El proyecto se desarrolla en la cuenca alta del río Nervión, abarcando a las Entidades de Población de Amurrio, Saratxo, Murga y Luiaondo. A futuro se contempla también la incorporación del núcleo de Olabezar (Valle de Ayala).
PROYECTO DE COLECTORES PARA EL SANEAMIENTO DE LA CUENCA ALTA DEL RÍO NERVIÓN. LOTES 1 Y 2
LOTE 1
Galería de imágenes
LOTE 2
Galería de imágenes
El objetivo de esta actuación es recoger los vertidos urbanos e industriales de los municipios alaveses de Amurrio y Valle de Ayala con una población futura estimada de 15.100 habitantes. Esta red de colectores transportará los vertidos a la futura depuradora de Markijana para lo que se han proyectado las siguientes obras:
• Interceptor de Amurrio (Tramos 1, 2, 3) desde Saratxo a Markijana. El más importante de los tres que componen la actuación, discurre por gravedad por el valle recogiendo el polígono industrial de Saratxo en Amurrio, el núcleo de Amurrio, los polígonos industriales situados al norte de Amurrio y el núcleo de Luiaondo, hasta la E.D.A.R. de Markijana.
o Tramo 1: Tiene su inicio a los pies del barrio de Saratxo, perteneciente al municipio alavés de Amurrio. Discurre por gravedad con un colector de PVC y diámetro variable hasta el pozo PR-19 y a partir de dicho pozo es de hormigón de DN 600 mm.
o Tramo 2: Continuación del tramo anterior, tiene su inicio en el pozo PR-55 de éste y se trata de un colector de hormigón en gravedad en todo su recorrido. Finaliza en las inmediaciones de la empresa KIME, S.A.

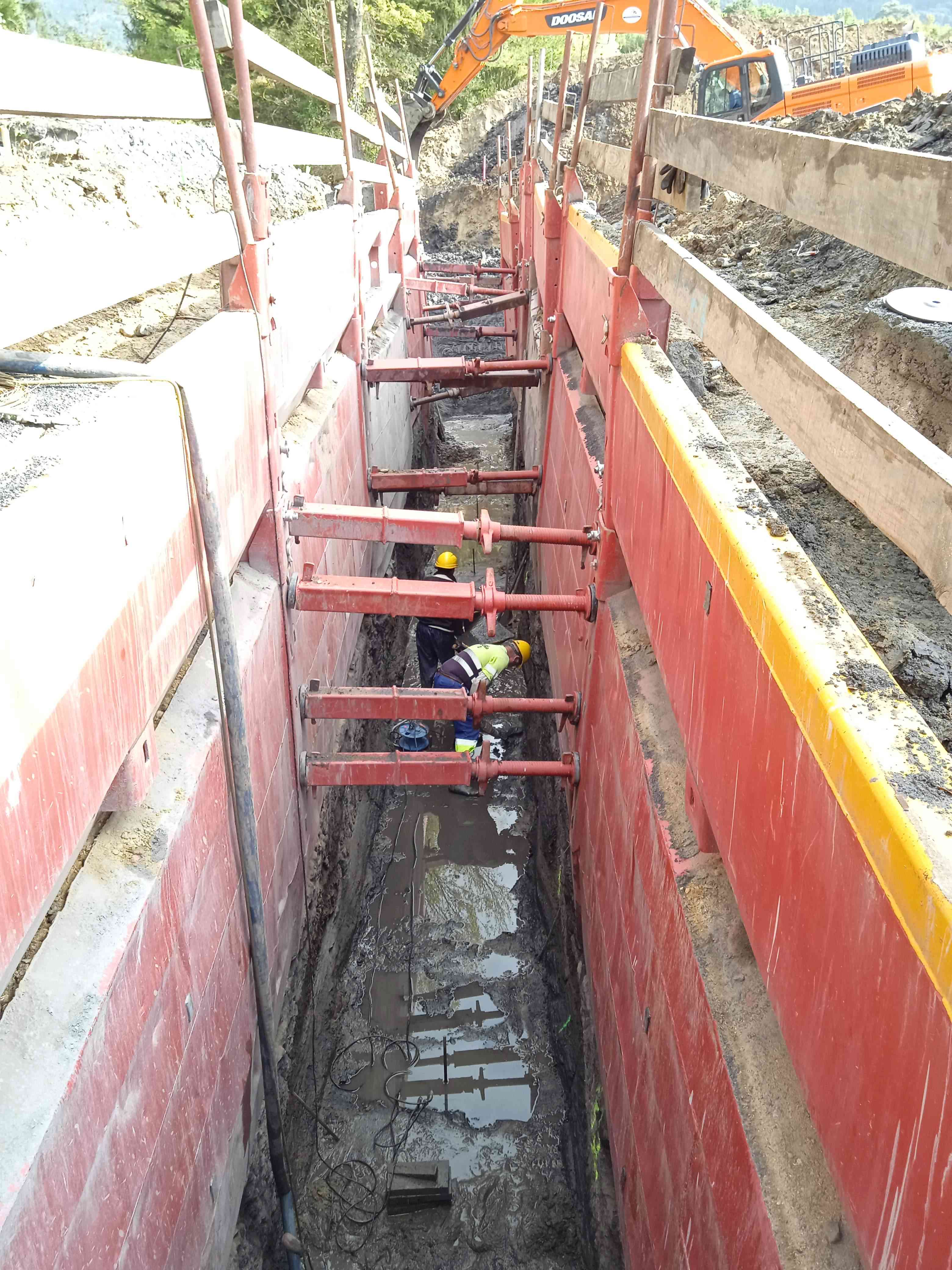

o Tramo 3: Continuación del tramo anterior, tiene su inicio en el pozo PR-78 de éste y se trata de un colector de hormigón en gravedad en todo su recorrido. El último pozo de este tramo se ubica en la parcela donde está prevista la ejecución de la EDAR de Markijana.
• Interceptor del valle del río Izoria (Tramo 4). Conduce por gravedad las aguas del polígono industrial de Murga en Ayala, así como de algunas edificaciones dispersas hasta la E.D.A.R. de Markijana.
• Interceptor de Luiando (Tramos 5 y 6). Comienza al norte del núcleo de Luiaondo, discurriendo por gravedad hasta el puente de Otazu (Tramo 5), en cuyas cercanías se ubica una estación de bombeo que impulsa las aguas residuales hasta la E.D.A.R. de Markijana (Tramo 6).

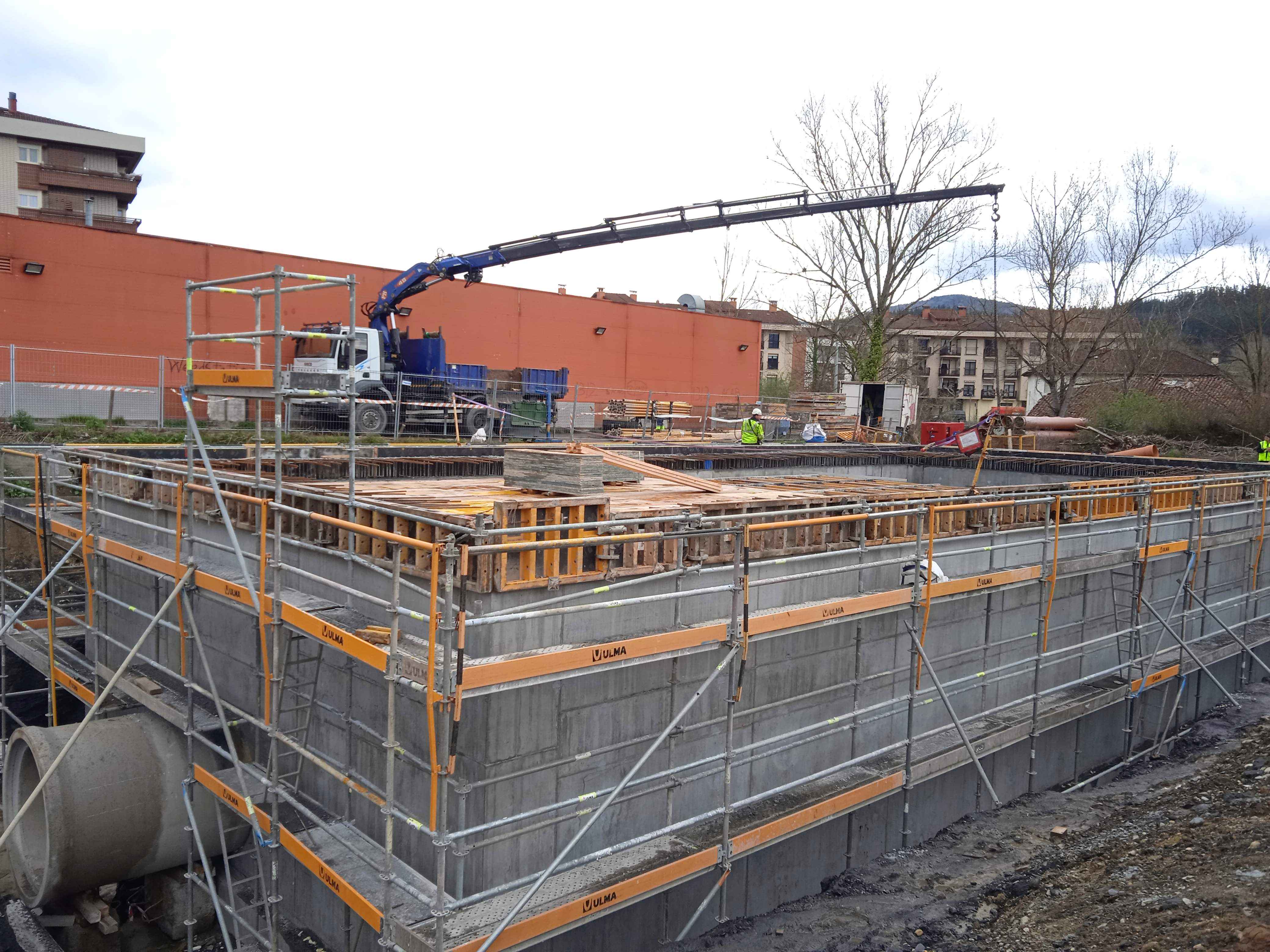

• Tanque de tormentas de Armuru. Situado en el municipio de Amurrio, al sur de un establecimiento comercial y en la margen izquierda del río Nervión. Ocupa un área de 655,36 m², con unas dimensiones exteriores de 25,60 m de longitud y 25,60 m de anchura, está dotado de dos cámaras de entrada y dos cámaras centrales.
• Tanque de tormentas de Olako. Situado en el municipio de Amurrio, en una parcela de 5.722 m² situada en la margen izquierda del río Nervión. Ocupa un área de 96,60 m², con unas dimensiones exteriores de 11,50 m de longitud y 8,40 m de anchura.
• Tanque de tormentas de Zabalibar. Situado en el municipio de Amurrio, en una parcela de 8.266 m² situada en la margen izquierda del río Nervión. Ocupa un área de 101,48 m², con unas dimensiones exteriores de 11,80 m de longitud y 8,60 m de anchura.
• Tanque de tormentas de Murga. Se encuentra situado en la margen del río Izoria. Ocupa un área de 129,89 m2, con unas dimensiones exteriores de 10,35 m de longitud y 12,55 m de anchura.

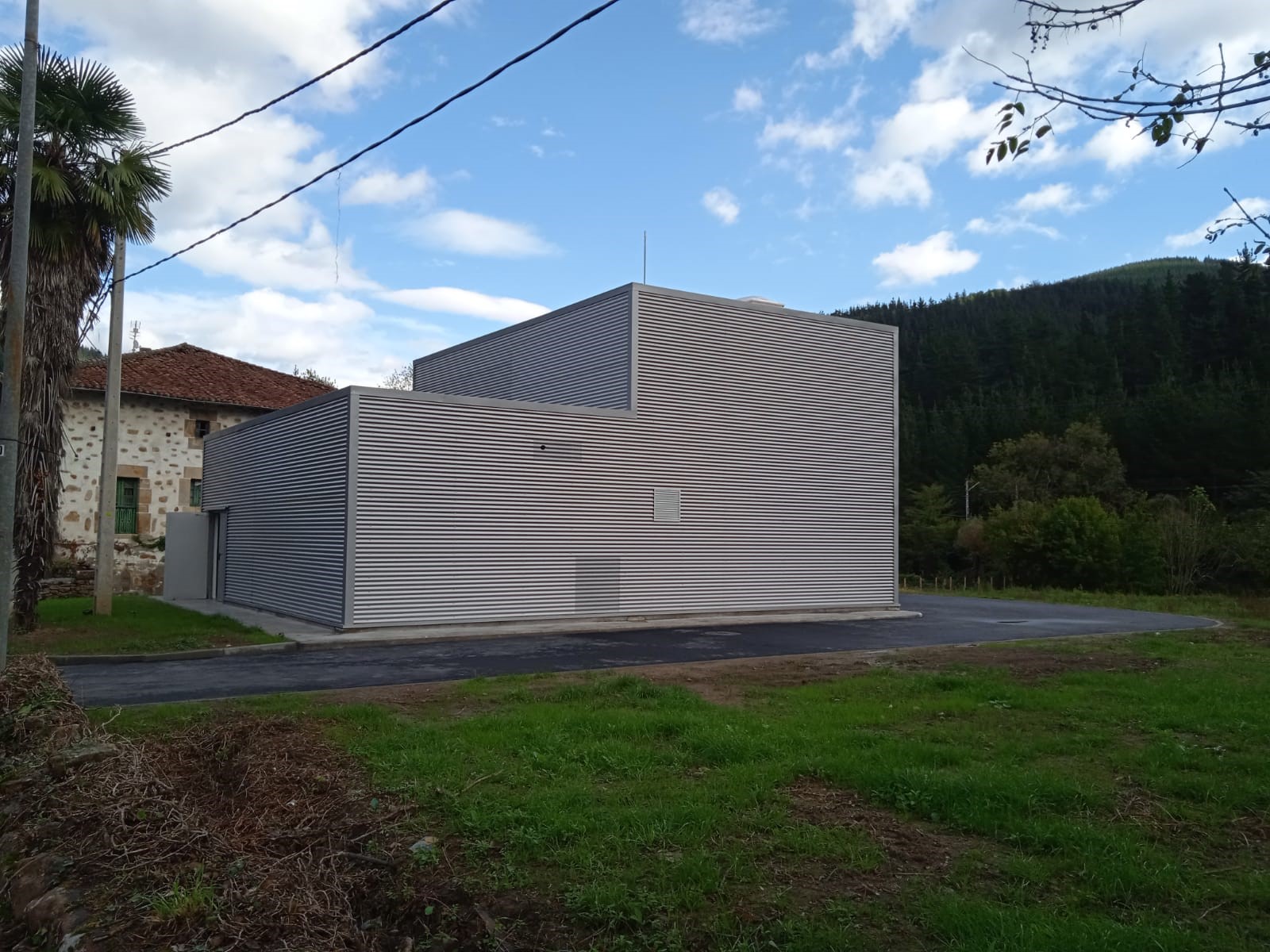

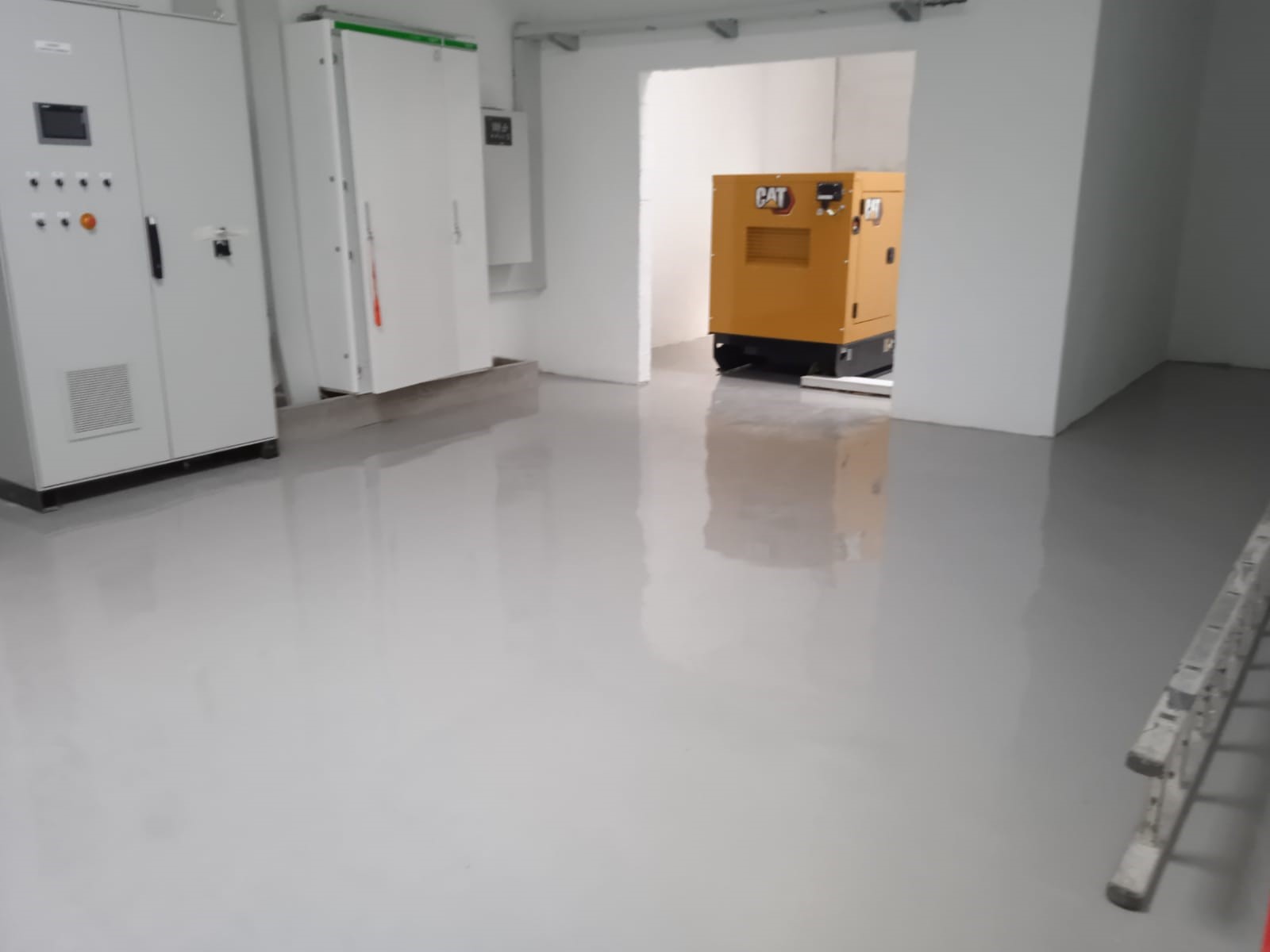

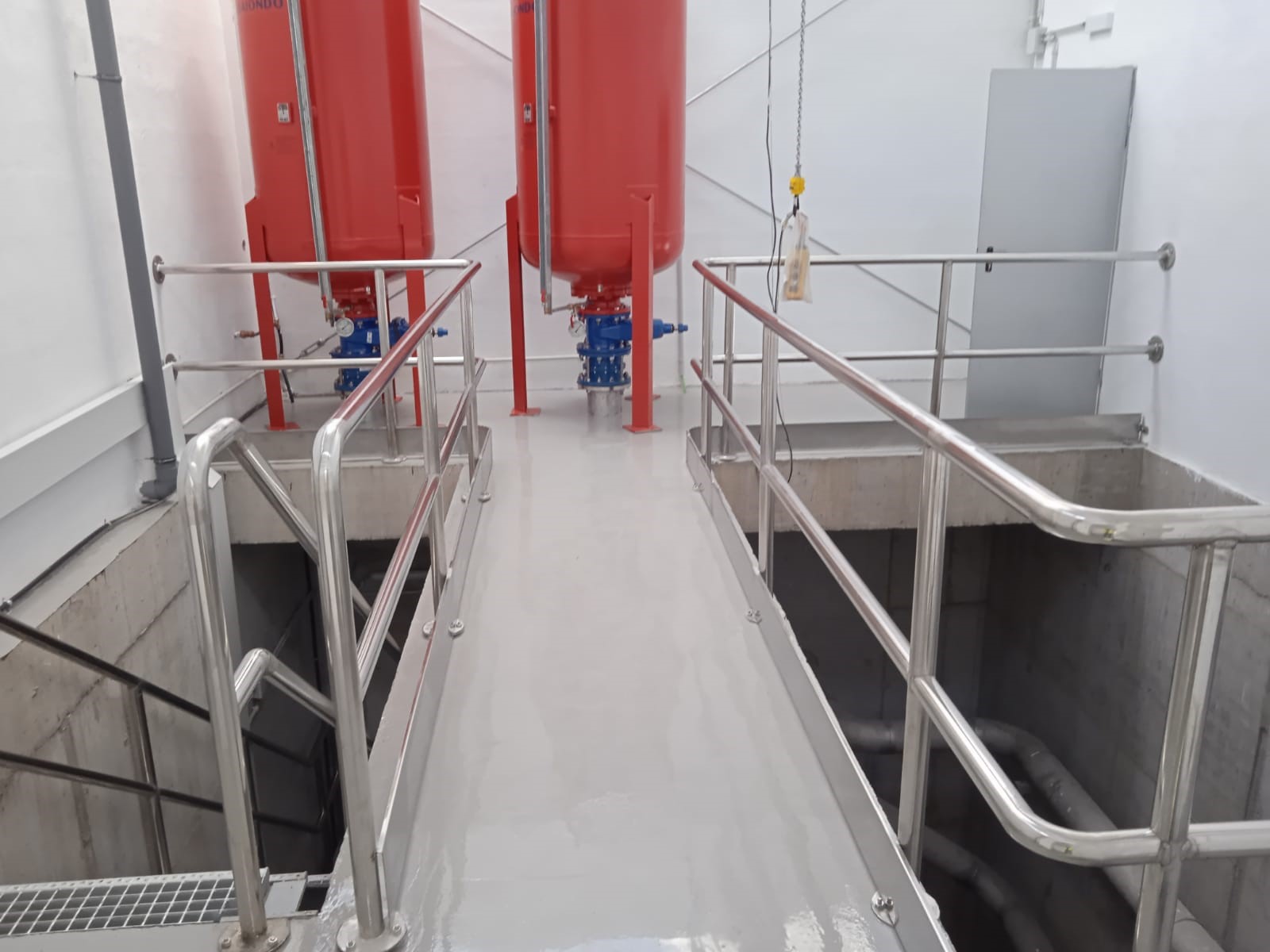

• Estación de bombeo de Luiaondo. Localizada en el municipio de Ayala, en la provincia de Álava, en una parcela de 1.293 m2, situada en la margen izquierda del río Nervión. Dispone de dos grupos de 1+1 bombas cada uno, en total 2+2 bombas.
PARÁMETROS DE DISEÑO
|
NÚCLEO |
TRAMO |
HABITANTES EQUIVALENTES |
CAUDAL MEDIO T. SECO |
CAUDAL MÍNIMO T. SECO |
CAUDAL MÁXIMO T. SECO |
CAUDAL MÁXIMO T. LLUVIA |
|
AMURRIO |
1 |
101 |
0,35 |
0,18 |
0,88 |
10,00 |
|
1 |
1.023 |
1,95 |
0,98 |
3,44 |
62,04 |
|
|
1 |
1.512 |
2,80 |
1,40 |
4,80 |
96,59 |
|
|
1 |
3.001 |
5,39 |
2,69 |
8,93 |
180,64 |
|
|
1 |
4.202 |
7,47 |
3,74 |
12,27 |
265,42 |
|
|
1-2 |
6.059 |
10,69 |
5,35 |
17,43 |
370,22 |
|
|
2 |
8.199 |
14,41 |
7,20 |
23,37 |
460,85 |
|
|
2 |
14.498 |
28,98 |
14,49 |
48,59 |
613,94 |
|
|
2 |
20.584 |
48,55 |
24,27 |
77,65 |
197,73 |
|
|
2-3 |
23.167 |
57,51 |
28,76 |
90,31 |
242,87 |
|
|
3 |
25.722 |
65,64 |
32,82 |
101,79 |
282,95 |
|
|
3 |
25.866 |
66,14 |
33,07 |
102,48 |
282,95 |
|
|
3 |
31.421 |
75,79 |
37,89 |
117,91 |
298,38 |
|
|
MURGA |
4 |
3.438 |
7,57 |
3,78 |
14,15 |
29,19 |
|
LUIAONDO |
5 |
1.290 |
2,63 |
1,32 |
4,92 |
155,55 |
|
5 |
1.496 |
3,36 |
1,68 |
6,73 |
306,55 |
|
|
5 |
1.592 |
3,68 |
1,84 |
7,55 |
359,96 |
|
|
5 |
1.498 |
3,36 |
1,68 |
6,73 |
362,55 |
|
|
5 |
2.764 |
7,75 |
3,88 |
14,63 |
426,50 |
|
|
5 |
3.012 |
8,61 |
4,31 |
16,01 |
482,58 |
|
|
6 |
3.012 |
8,61 |
4,31 |
16,01 |
39,60 |
FICHA ADMINISTRATIVA
| SITUACION | Finalizado |
| Lote 1 | |
| Proyecto | UTE LKS-PAYMACOTAS |
| Presupuesto adjudicación (IVA incluido) | 371,597.81 € |
| Fecha firma contrato | 03/12/2009 |
| BOE información pública del proyecto | BOE Nº 74 de 28 de marzo de 2017 |
| BOE Resolución ambiental del proyecto | BOE Nº 66 de 16 de marzo de 2018 |
| Obra | UTE COMSA - NORTUNEL |
| Aprobación técnica del proyecto | 10/02/2018 |
| Presupuesto vigente (IVA incluido) | 23,591,723.55 € |
| Fecha firma contrato | 10/07/2020 |
| Fecha de recepción de las obras | 24/10/2023 |
| Dirección de obra | UTE INGIOPSA-SAITEC |
| Presupuesto adjudicación (IVA incluido) | 1,582,814.37 € |
| Fecha firma contrato | 26/06/2020 |
El proyecto se desarrolla en la cuenca alta del río Nervión, abarcando a las Entidades de Población de Llodio (Álava) y Orozko (Bizkaia).
El objetivo de esta actuación es recoger los vertidos urbanos e industriales de los municipios mencionados con una población futura estimada de 24.300 habitantes. Esta red de colectores transportará los vertidos a la futura depuradora de Basaurbe para lo que se han proyectado las siguientes obras:
• Interceptor de Llodio (Tramo 7). Discurre desde el punto de vertido actual de la red de Llodio, junto a la empresa Nubiola, hasta la EDAR de Basaurbe.
o Tramo 7: Se inicia con el desvío del Colector General de Llodio en su último tramo mediante la realización de un pozo de registro a la altura de las instalaciones de Lipmesa. Discurre por gravedad mediante un colector de hormigón hasta la estación de bombeo de Areta y desde aquí en impulsión hasta la EDAR de Basaurbe situada aguas arriba del palacio de Anuncibai, frente a la salida del peaje de la autopista A-68.
• Interceptor del río Altube (Tramos 8 y 9). Recoge las aguas procedentes del núcleo de Orozko, así como los caudales provenientes de las edificaciones dispersas e industrias existentes en el valle y los envía hasta la EDAR de Basaurbe.
o Tramo 8: Da continuidad a la canalización para Orozko prevista en el proyecto realizado por la Diputación Foral de Bizkaia, modificando su último tramo a partir de la estación de bombeo incluida en dicho proyecto.
o Tramo 9: La longitud total de este tramo del colector, desde Zubiaur hasta el cruce con la autopista en Llodio, es de 4.700 m y está formado mayoritariamente por tubería de Ø 400 mm de PVC.
• Estación de bombeo de Lloido. Dimensionada para un caudal punta de 3.138,66 l/s, un caudal máximo de salida de 480,00 l/s y un caudal de alivio de 2.658,66 l/s. La cámara de retención acumula un mínimo de 1.500 m3.
Las dimensiones exteriores del mismo son 28,50 m de longitud y 21,50 m de anchura, ocupando un área de 612,75 m².
El bombeo se proyecta en cámara seca.
• Estación de bombeo de Areta. Dimensionada para bombear un caudal de 11,68 l/s mientras que el caudal máximo de entrada en tiempo de lluvia es 598,98 l/s y en tiempo seco es de 5,16 l/s. Dado que el caudal máximo de entrada es superior al bombeado se coloca un alivio a la cota 110,86 que, mediante una tubería de 300 mm de hormigón armado, vierte al río Nervión.
• Restauración ecológica de la antigua cantera de Bitorika. Actuaciones encaminadas a la restauración ecológico-paisajística de la antigua cantera de Bitorika, instalación donde se depositarán las tierras excedentes de la excavación de la obra de los colectores.
PARÁMETROS DE DISEÑO
| NÚCLEO | TRAMO | HABITANTES EQUIVALENTES | CAUDAL MEDIO T. SECO | CAUDAL MÍNIMO T. SECO | CAUDAL MÁXIMO T. SECO | CAUDAL MÁXIMO T. LLUVIA |
| LLODIO | 7 | 254 | 0,88 | 0,44 | 2,30 | 4,44 |
| 7 | 31.350 | 90,01 | 45,01 | 134,02 | 414,75 | |
| 7 | 32.803 | 93,26 | 46,63 | 138,86 | 427,42 | |
| 7 | 32.803 | 93,26 | 46,63 | 138,86 | 427,42 | |
| OROZCO | 8 | 4.307 | 13,33 | 6,66 | 23,28 | 63,79 |
FICHA ADMINISTRATIVA
| SITUACION | EN EJECUCION (obra) |
| Lote 2 | |
| Proyecto | UTE LKS-PAYMACOTAS |
| Presupuesto adjudicación (IVA incluido) | 371,597.81 |
| Fecha firma contrato | 03/12/2009 |
| BOE información pública del proyecto | BOE Nº 74 de 28 de marzo de 2017 |
| BOE Resolución ambiental del proyecto | BOE Nº 66 de 16 de marzo de 2018 |
| Obra | AZVI S.A.U |
| Aprobación técnica del proyecto | 10/02/2018 |
| Presupuesto vigente (IVA incluido) | 11,427,775.51 € |
| Fecha firma contrato | 14/12/2020 |
| Fecha de recepción de las obras | |
| Dirección de obra | UTE INGIOPSA-SAITEC |
| Presupuesto adjudicación (IVA incluido) | 1,582,814.37 € |
| Fecha firma contrato | 26/06/2020 |
INTERÉS GENERAL
La Ley 42/1994, de 30 de diciembre, de medidas fiscales y administrativas y de orden social, declaró de interés general las obras de "Saneamiento y depuración del Alto Nervión" en su artículo 73. Posteriormente aquella actuación fue incluida en el anexo II - Listado de inversiones de la Ley 10/2001, de 5 de julio, del Plan Hidrológico Nacional, por lo que se trata de una actuación de interés general del Estado conforme al artículo 36.5 de la mencionada ley.
