Diseño y dimensionamiento de Perímetros de Protección de Captaciones de aguas Subterráneas destinadas al consumo humano (PPCSb)

Los perímetros de protección de captaciones de aguas subterráneas destinadas al consumo humano se encuentran regulados en los artículos 243 ter, quater y quinquies del RDPH.

El objetivo del encargo es la propuesta de un diseño de perímetro de protección.

Un Perímetro de Protección de Captaciones de aguas Subterráneas destinadas al consumo humano (PPCSb) a una población, es un conjunto de zonas en las que, de forma graduada, se restringen o prohíben actividades potencialmente contaminantes del suelo o de las aguas subterráneas.

Cada PPCSb protege una captación o un sistema de captaciones de aguas subterráneas destinadas al consumo humano.

Las captaciones de agua subterránea para abastecimiento son obras (pozo, sondeo, galería o captación de manantial) específicamente construidas para suministrar agua potable para el consumo humano, incluidas las compartidas con otros usos.

Un sistema de captaciones de agua subterránea para abastecimiento está compuesto por varias captaciones que abastecen a una población concreta, que puede estar en uno o varios municipios. Un municipio puede tener un sistema de captaciones o varios.

Este apartado hace referencia al número de habitantes de la población abastecida y su evolución previsible.

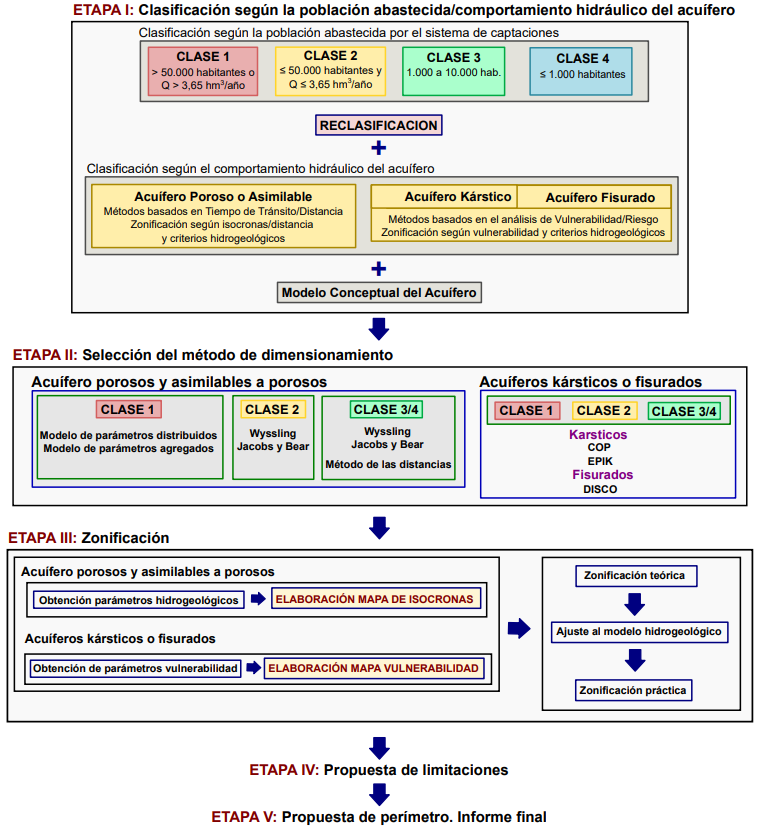

En el siguiente esquema se muestran las etapas del procedimiento para el diseño y dimensionamiento de Perímetros de Protección de Captaciones de aguas Subterráneas destinadas al consumo humano. Los conceptos reclasificación, modelo conceptual del acuífero, selección del método de dimensionamiento, zonificación del acuífero, propuesta de limitaciones y propuesta de perímetro se pueden señalar sobre el esquema para un mayor entendimiento.

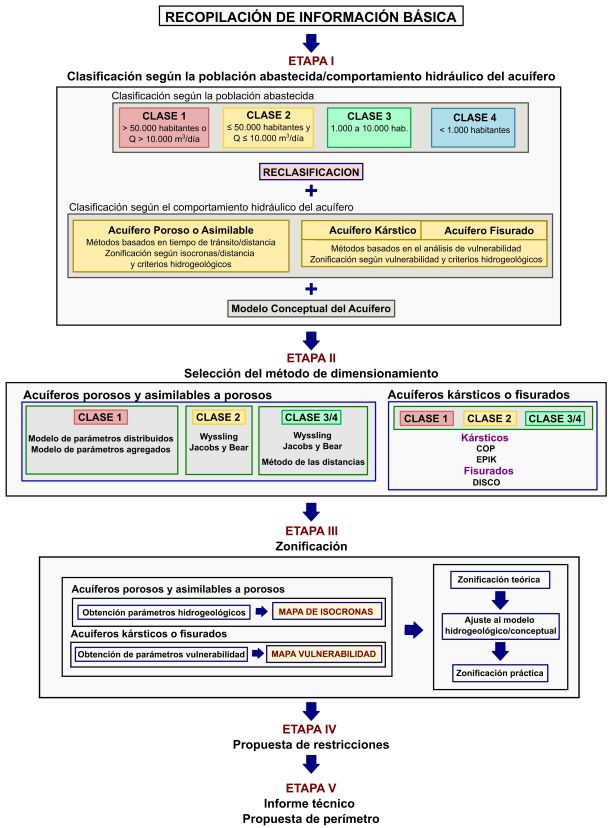

Esquema general de diseño PPCSb

Esquema PPSA Reclasificación: se analiza la posibilidad de reclasificar a una clase superior si se prevé que en un plazo de tiempo inferior a 6 años la población aumente de forma que cambie a una clase más restrictiva. En estos casos el perímetro se diseñará con los condicionantes de esta nueva clase. Modelo conceptual del acuífero: se describe el funcionamiento del acuífero que alimenta a las captaciones o sistema de captaciones. Su complejidad y detalle aumentará de acuerdo con la clasificación según la población abastecida. Selección del método de dimensionamiento: se elige un método de dimensionamiento de acuerdo con la clasificación de las captaciones de aguas subterráneas y el modelo conceptual del acuífero. Zonificación del acuífero: en esta etapa se aplicará el método seleccionado en la etapa anterior, ajustando el perímetro obtenido a las características geológicas e hidrogeológicas de los acuíferos captados. El número de zonas y sus restricciones dependerá de la población abastecida o del caudal extraído, de acuerdo con el art. 243 quinquies del RDPH. Propuesta de restricciones: se propondrán limitaciones a las actividades potencialmente contaminantes siguiendo las recomendaciones establecidas en el anexo VIII del RDPH. Propuesta de perímetro: es el documento al que se hace referencia en el art. 243 quater 3.a) del RDPH. Debe incluir un informe detallado en el que se especifiquen todas las fases anteriores con las decisiones tomadas de forma justificada, un plano georreferenciado con las zonas definidas y una tabla con la propuesta de restricciones de actividades.

Documentación

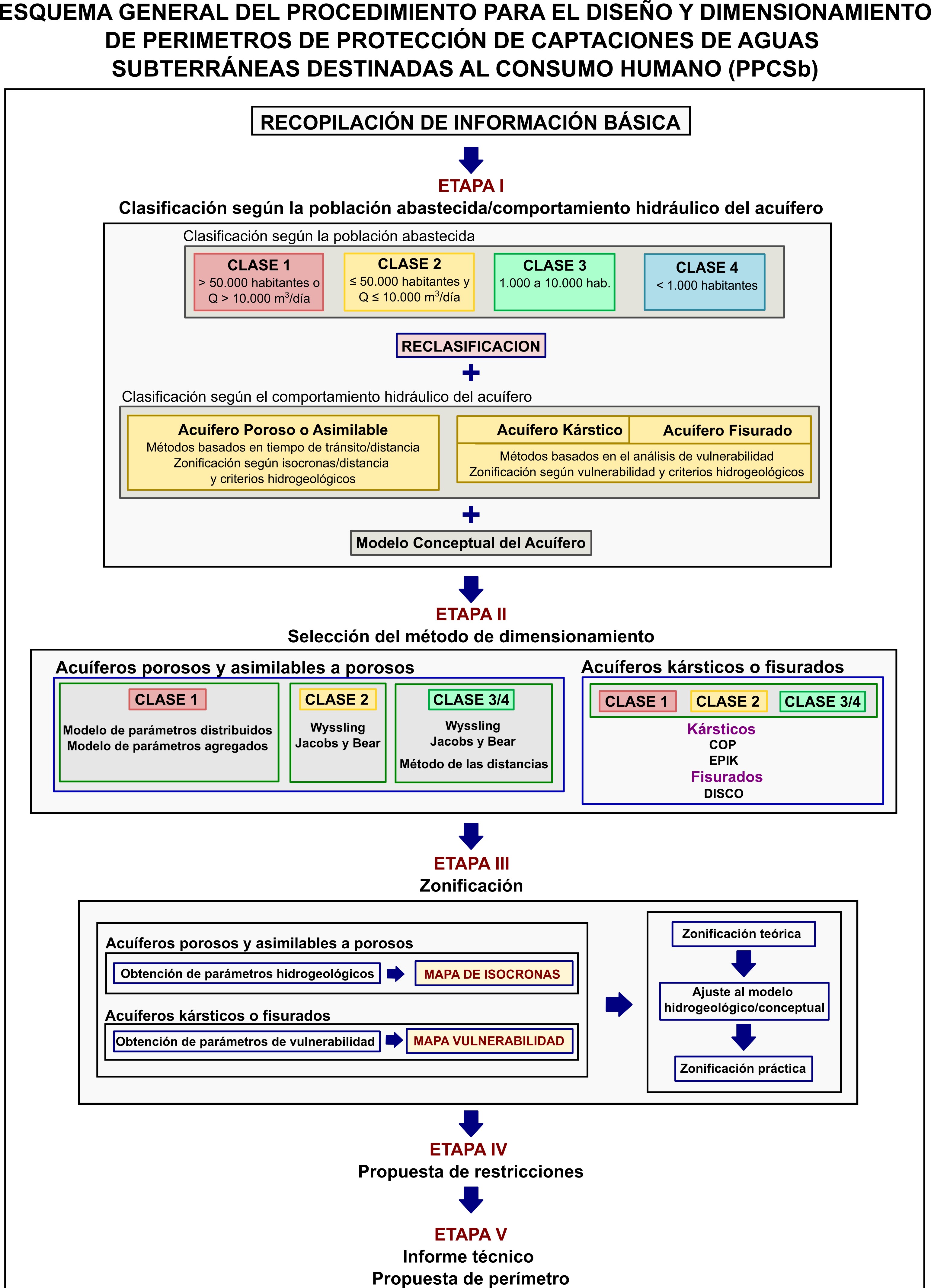

Esquema general del procedimiento para el diseño y dimensionamiento de Perímetros de Protección de Captaciones de aguas Subterráneas destinadas al consumo humano (PPCSb) con todas las etapas unificadas:

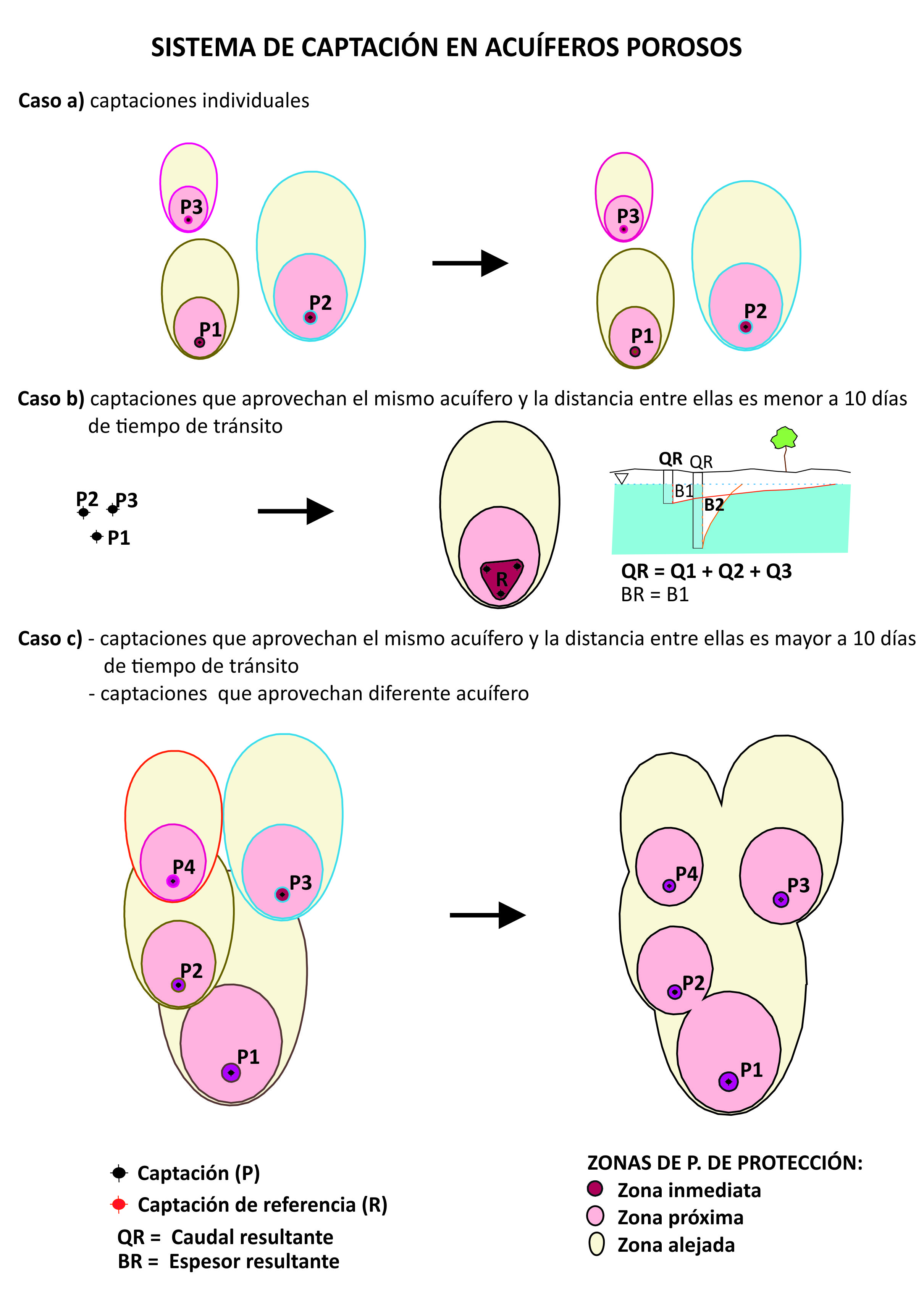

Diseño del perímetro de protección para un sistema de captaciones de agua subterránea para abastecimiento en acuíferos porosos con varias captaciones:

Diseño del perímetro de protección para un sistema de captaciones de agua subterránea para abastecimiento en acuíferos Kársticos o fisurados con varias captaciones:

Guías para diseño y dimensionamiento de perímetros de protección de captaciones destinadas al consumo humano, así como para la aplicación de las distintas metodologías:
