PROYECTO DE COLECTORES PARA EL SANEAMIENTO DE LA CUENCA ALTA DEL RÍO NERVIÓN. LOTE 2
DESCRIPCIÓN Y OBJETO DE LA ACTUACIÓN
El proyecto se desarrolla en la cuenca alta del río Nervión, abarcando a las Entidades de Población de Llodio (Álava) y Orozko (Bizkaia).
El objetivo de esta actuación es recoger los vertidos urbanos e industriales de los municipios mencionados con una población futura estimada de 24.300 habitantes. Esta red de colectores transportará los vertidos a la futura depuradora de Basaurbe para lo que se han proyectado las siguientes obras:
• Interceptor de Llodio (Tramo 7). Discurre desde el punto de vertido actual de la red de Llodio, junto a la empresa Nubiola, hasta la EDAR de Basaurbe.
o Tramo 7: Se inicia con el desvío del Colector General de Llodio en su último tramo mediante la realización de un pozo de registro a la altura de las instalaciones de Lipmesa. Discurre por gravedad mediante un colector de hormigón hasta la estación de bombeo de Areta y desde aquí en impulsión hasta la EDAR de Basaurbe situada aguas arriba del palacio de Anuncibai, frente a la salida del peaje de la autopista A-68.
• Interceptor del río Altube (Tramos 8 y 9). Recoge las aguas procedentes del núcleo de Orozko, así como los caudales provenientes de las edificaciones dispersas e industrias existentes en el valle y los envía hasta la EDAR de Basaurbe.
o Tramo 8: Da continuidad a la canalización para Orozko prevista en el proyecto realizado por la Diputación Foral de Bizkaia, modificando su último tramo a partir de la estación de bombeo incluida en dicho proyecto.
o Tramo 9: La longitud total de este tramo del colector, desde Zubiaur hasta el cruce con la autopista en Llodio, es de 4.700 m y está formado mayoritariamente por tubería de Ø 400 mm de PVC.
• Estación de bombeo de Lloido. Dimensionada para un caudal punta de 3.138,66 l/s, un caudal máximo de salida de 480,00 l/s y un caudal de alivio de 2.658,66 l/s. La cámara de retención acumula un mínimo de 1.500 m3.
Las dimensiones exteriores del mismo son 28,50 m de longitud y 21,50 m de anchura, ocupando un área de 612,75 m².
El bombeo se proyecta en cámara seca.
• Estación de bombeo de Areta. Dimensionada para bombear un caudal de 11,68 l/s mientras que el caudal máximo de entrada en tiempo de lluvia es 598,98 l/s y en tiempo seco es de 5,16 l/s. Dado que el caudal máximo de entrada es superior al bombeado se coloca un alivio a la cota 110,86 que, mediante una tubería de 300 mm de hormigón armado, vierte al río Nervión.
• Restauración ecológica de la antigua cantera de Bitorika. Actuaciones encaminadas a la restauración ecológico-paisajística de la antigua cantera de Bitorika, instalación donde se depositarán las tierras excedentes de la excavación de la obra de los colectores.
PARÁMETROS DE DISEÑO
|
NÚCLEO |
TRAMO |
HABITANTES EQUIVALENTES |
CAUDAL MEDIO T. SECO |
CAUDAL MÍNIMO T. SECO |
CAUDAL MÁXIMO T. SECO |
CAUDAL MÁXIMO T. LLUVIA |
|
LLODIO |
7 |
254 |
0,88 |
0,44 |
2,30 |
4,44 |
|
7 |
31.350 |
90,01 |
45,01 |
134,02 |
414,75 |
|
|
7 |
32.803 |
93,26 |
46,63 |
138,86 |
427,42 |
|
|
7 |
32.803 |
93,26 |
46,63 |
138,86 |
427,42 |
|
|
OROZCO |
8 |
4.307 |
13,33 |
6,66 |
23,28 |
63,79 |
FICHA ADMINISTRATIVA
- Presupuesto base de licitación: 12.941.461,36 € (sin IVA)
- Adjudicatario: COMSA, S.A.U. y NORTÚNEL, S.A. en U.T.E.
- Asistencia Técnica a la Dirección de las Obras: INGYOPSA INGENIERÍA S.L. y SAITEC, en UTE
- Fecha firma contrato: -
- Situación: en ejecución
- Presupuesto de adjudicación: 10.391.993,48 € (sin IVA)
- Plazo de ejecución previsto: 24 meses

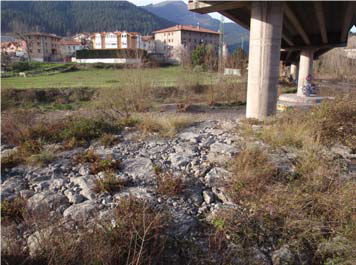

REPORTAJE FOTOGRÁFICO
Haga click sobre la imagen para ver la galería del proyecto a tamaño completo:
