- Desbaste de gruesos
- Bombeo de elevación de agua bruta
- Desbaste de finos
- Desarenado y desengrasado EDAR

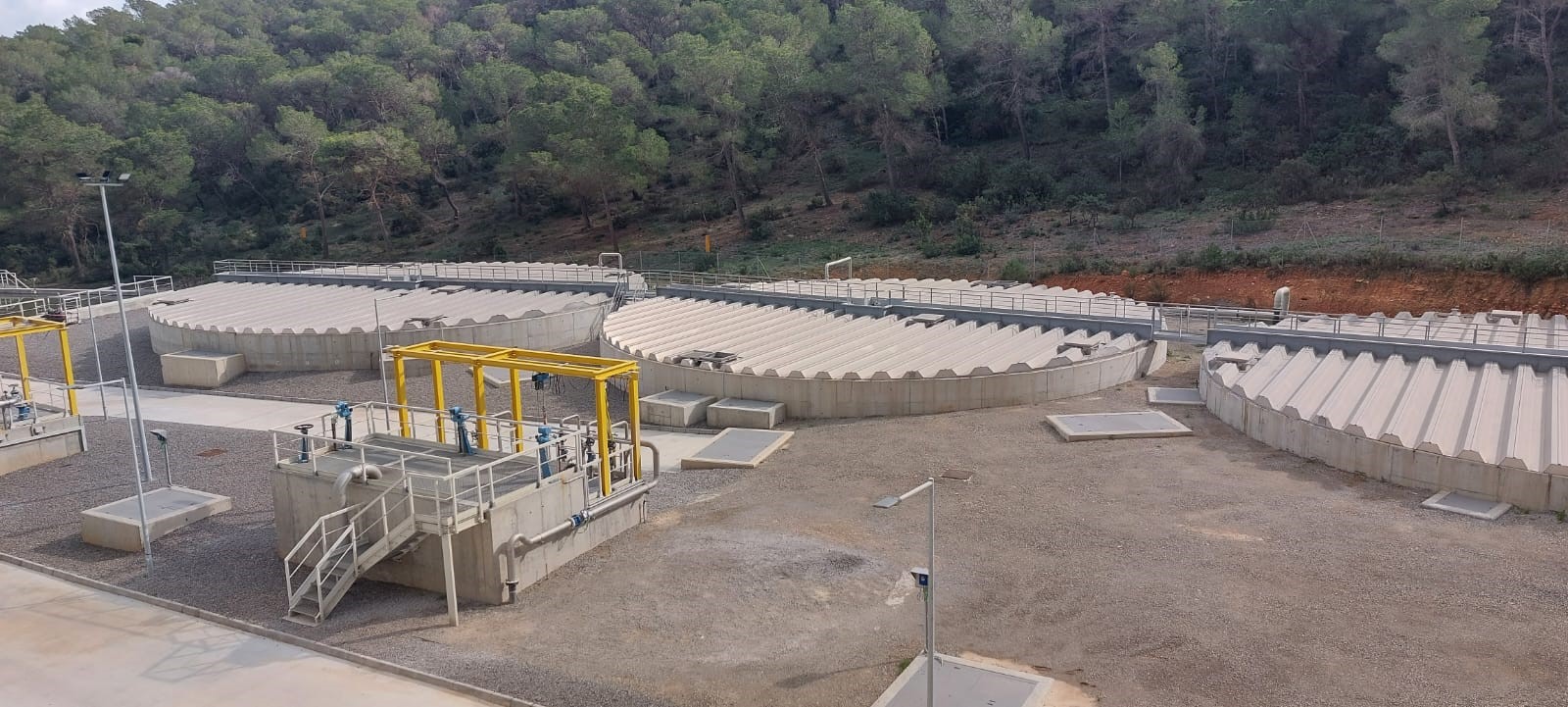

- Decantación primaria
- Balsa de regulación-homogenización

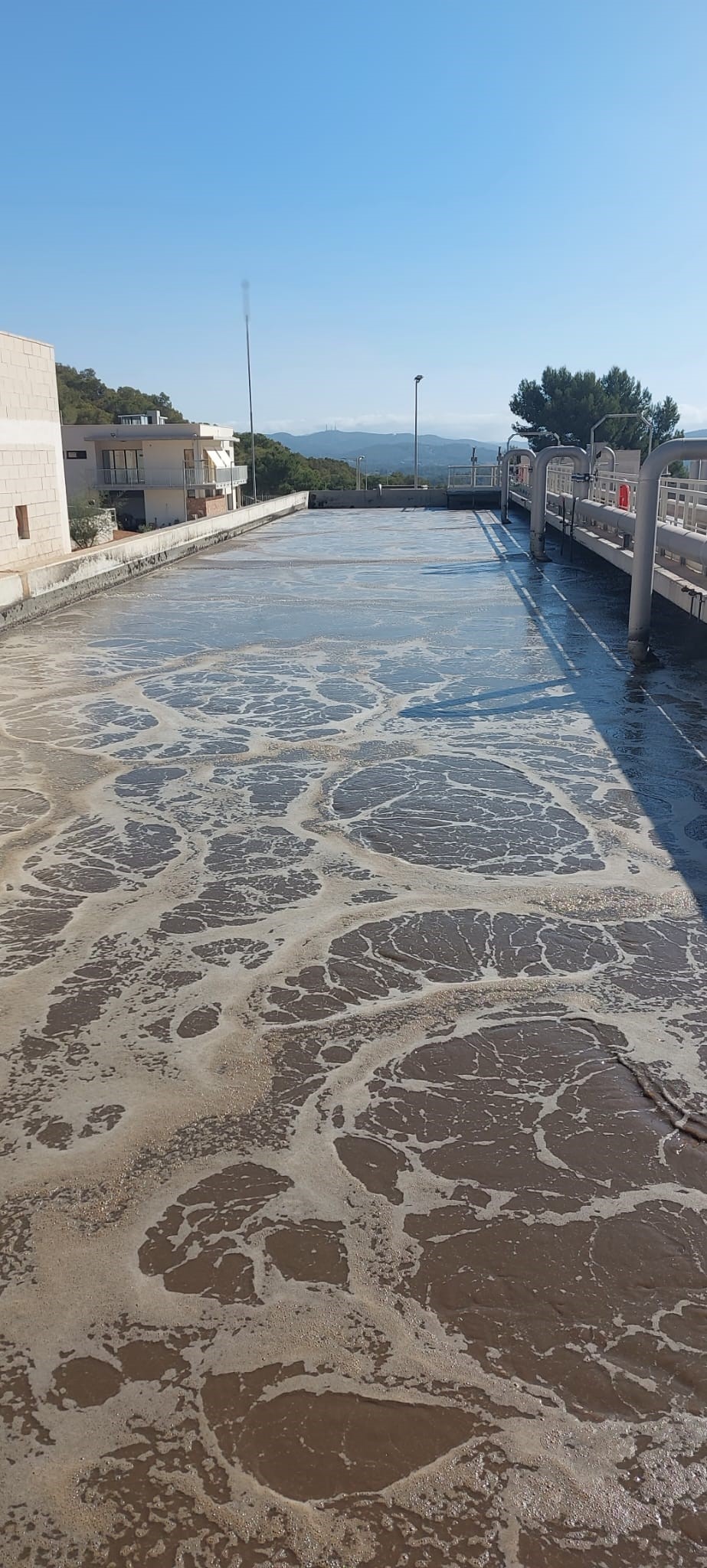

- Reactor biológico
- Eliminación de fósforo vía química

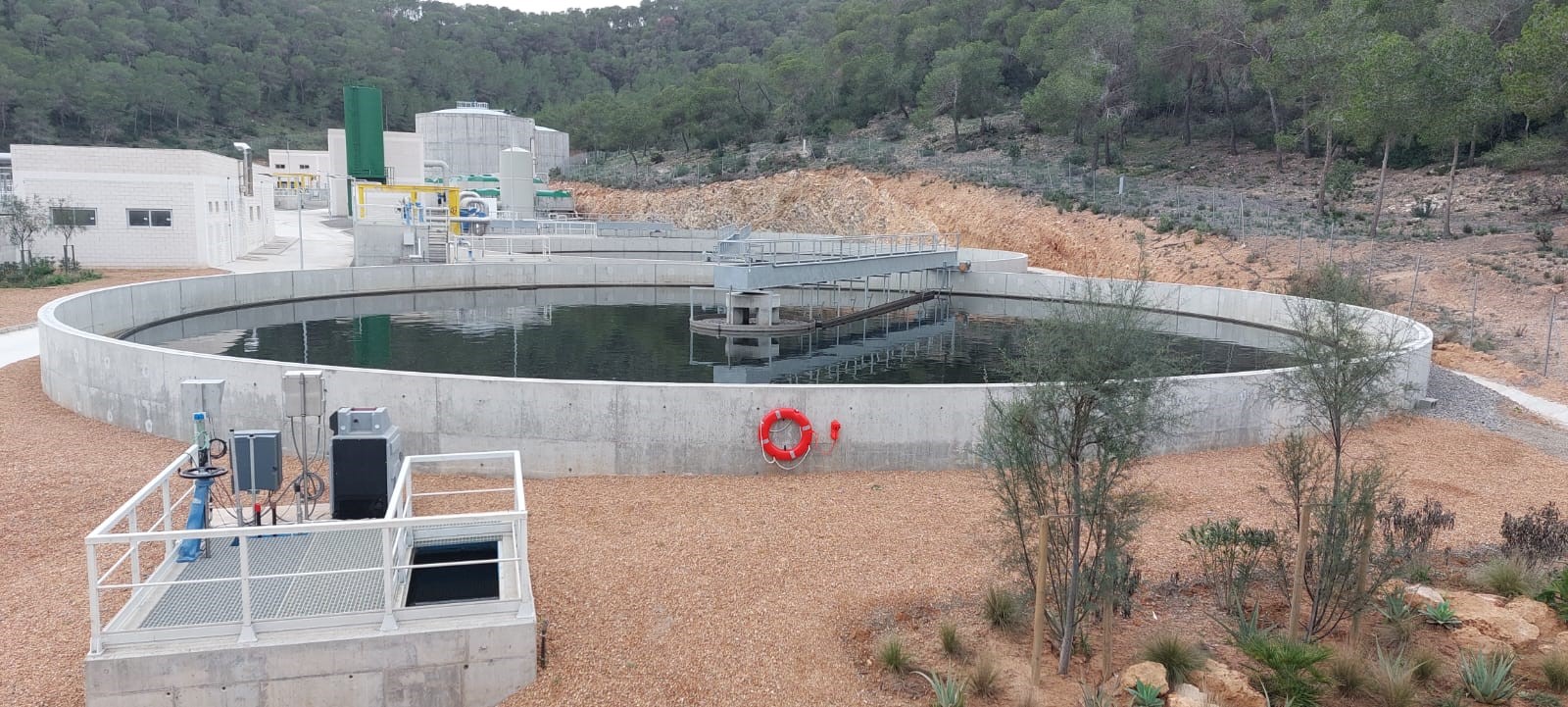

- Decantación secundaria
- Salida de agua tratada
- Tratamiento terciario
PROYECTO Y EJECUCIÓN DE OBRAS CORRESPONDIENTES AL ANTEPROYECTO Y ADENDA DE LA E.D.A.R. DE IBIZA. TT.MM. DE IBIZA, SAN ANTONI DE PORTMANY Y SANTA EULARIA DES RIU, (ISLAS BALEARES)

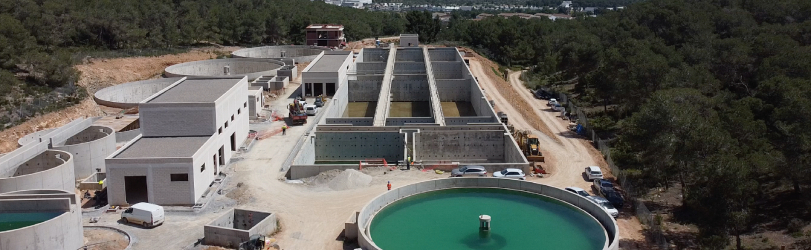

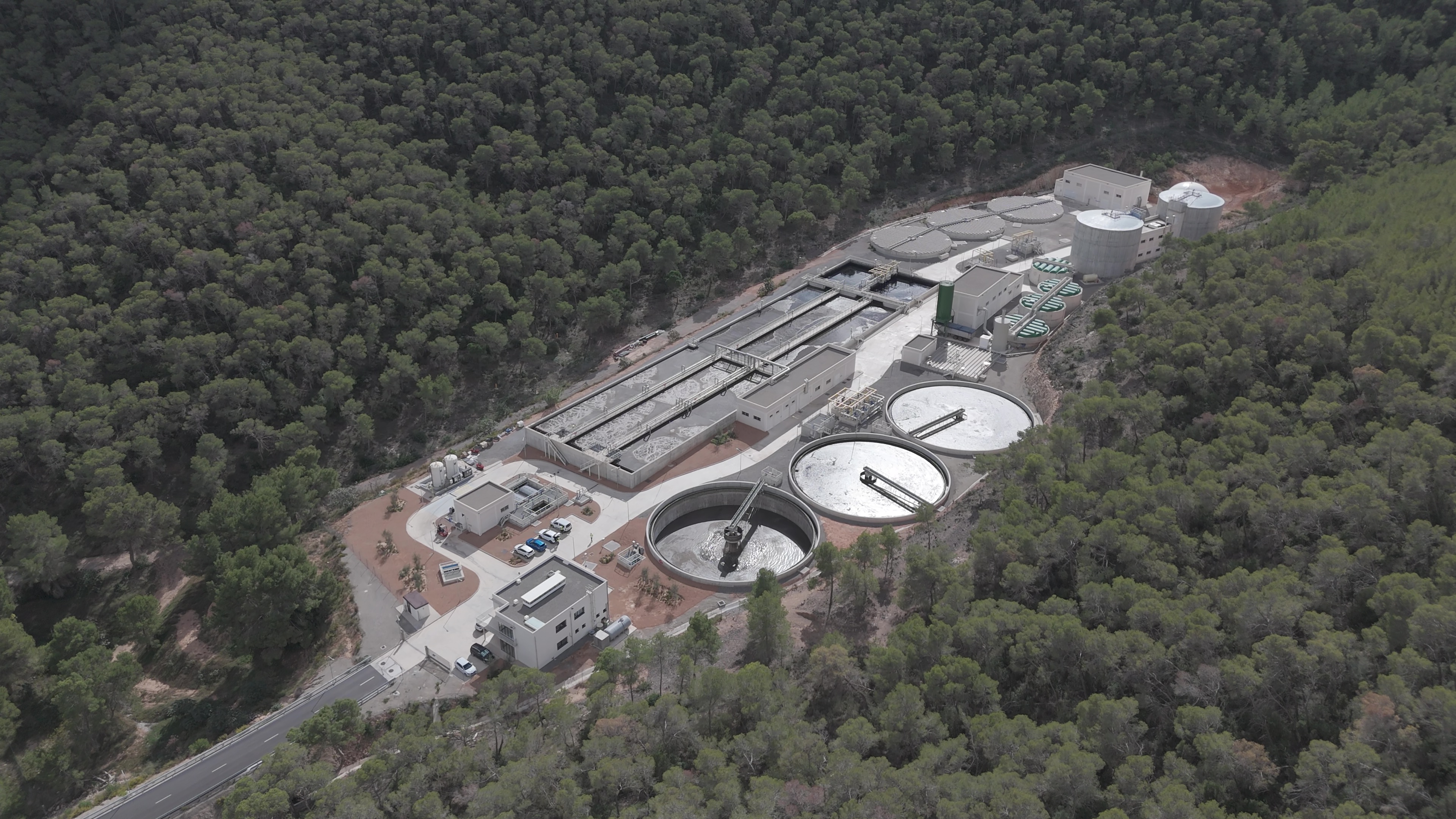

Reportaje fotográfico
DESCRIPCIÓN Y OBJETO DE LA ACTUACIÓN

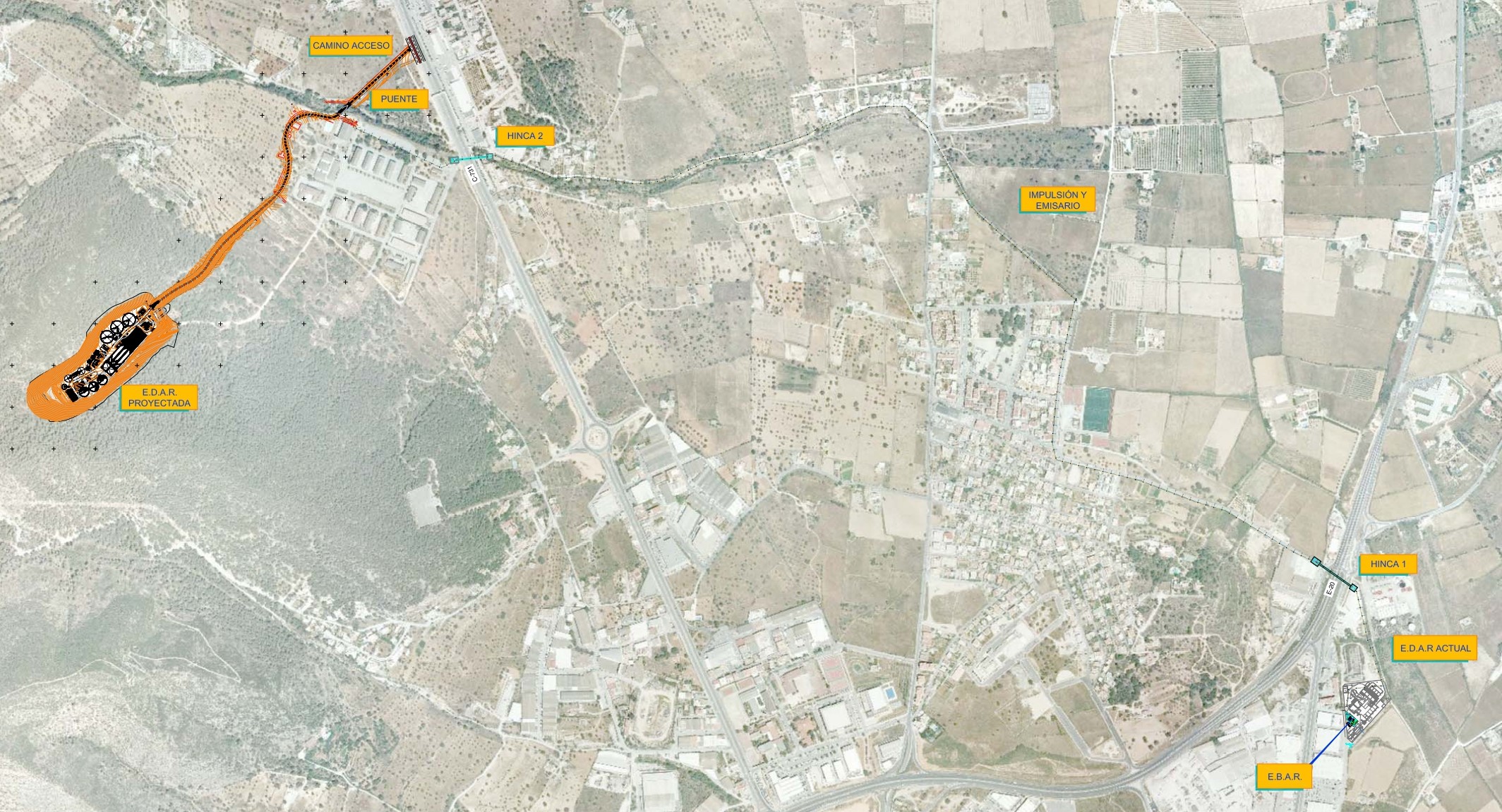

La nueva Estación Depuradora de Aguas Residuales (EDAR) de Ibiza se asienta a lo largo de un valle rodeado de cerros (Sierra de Can Simon Call) en tres de sus cuatro caras, disponiendo de un acceso natural en la zona nororiental de la parcela, la cual se aprovecha para la llegada de las impulsiones y para ubicar el camino de acceso a la nueva E.D.A.R. El objetivo de esta actuación es satisfacer las necesidades de depuración de las aguas residuales generadas en los municipios mencionados para lo que se han proyectado las siguientes obras:
- Línea de agua
- Línea de fangos
- Servicios auxiliares
- Bombeo de fangos primarios
- Tamizado de fangos primarios
- Prefermentación de fangos primarios
- Recirculación externa de fangos biológicos
- Recirculación interna de licor mixto
- Bombeo de fangos en exceso
- Espesamiento de fangos biológicos
- Bombeo de recuperación aguas lavado terciario

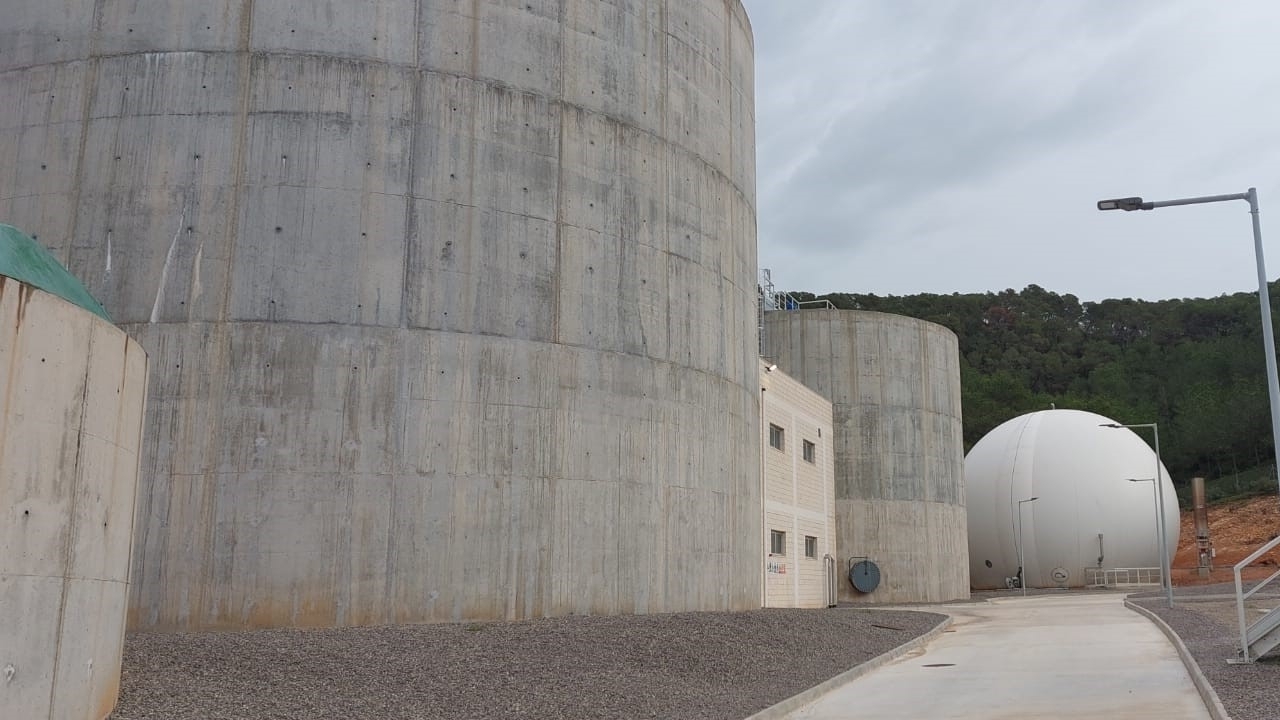

- Digestión anaerobia con línea de biogás
- Postespesamiento-tampón de fangos digeridos
- Acondicionamiento y deshidratación de fangos
- Almacenamiento de fangos deshidratados
- Tratamiento de escurridos
- Desodorización de la E.D.A.R. por vía biológica de 57.000 m3/h de capacidad
- Tratamiento de agua de servicios
- Red de agua industrial
- Red de agua potable
- Red de vaciados
- Predesbaste de gruesos

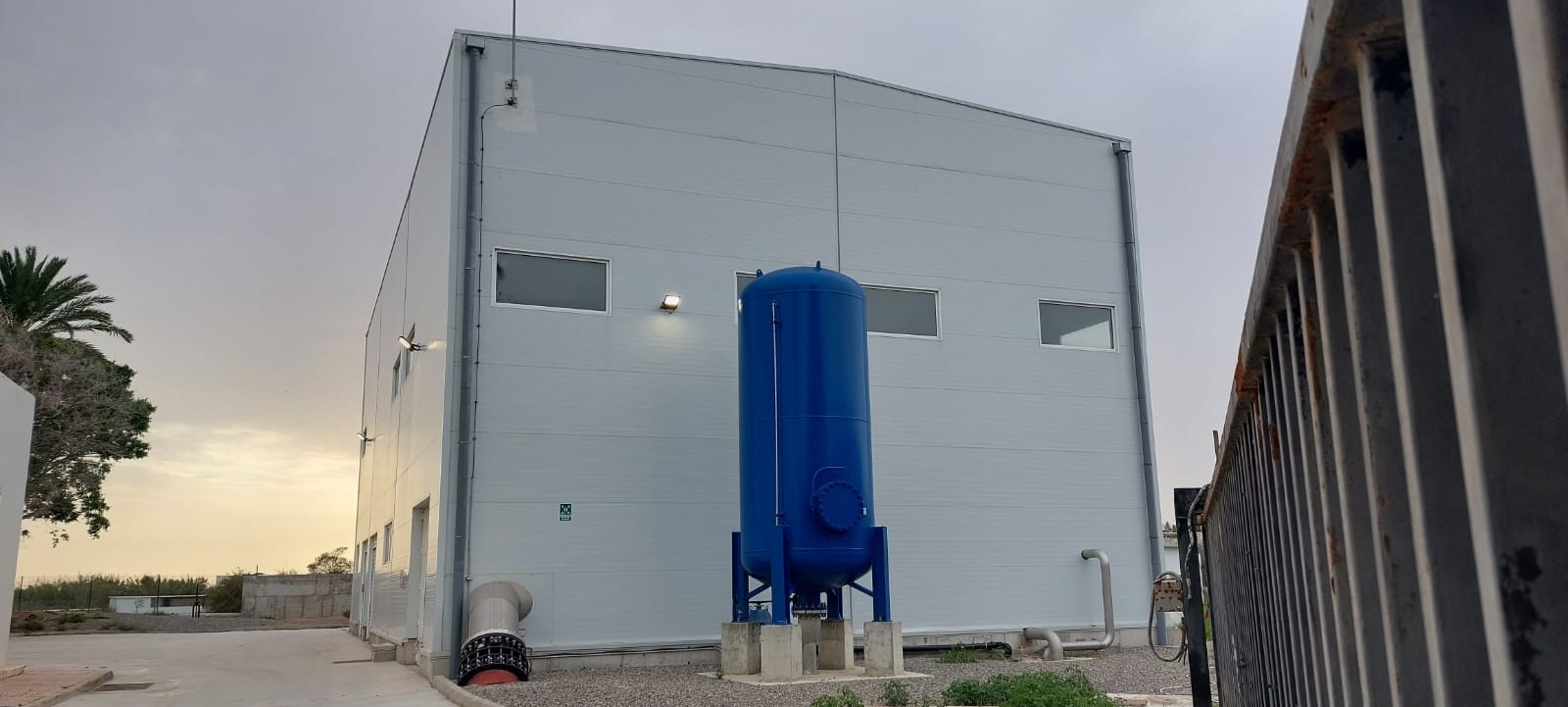

- Elevación de agua bruta
- Desodorización de la E.B.A.R. mediante carbón activo, de 25.000 m3/h de capacidad
- Elementos auxiliares
- Tendido de dos tuberías de fundición de sección circular de diámetro nominal 450 mm clase K7
- Tubería de PEAD PN10 de DN 800 mm, que funcionará como emisario terrestre desde la E.D.A.R. proyectada hasta conectar con el emisario marítimo-terrestre existente
- Arquetas para válvulas de ventosa y desagües
- Diez ventosas trifuncional de DN50 en el emisario, que compartirán arqueta con las ventosas del tramo de impulsión (diez ventosas DN50 por conducción)
- Calderines hidroneumáticos de 15.000 litros en el tramo de impulsión
- Válvula hidráulica sostenedora de presión en DN600
PARÁMETROS DE DISEÑO Y GRADO DE TRATAMIENTO A ALCANZAR
|
PARÁMETRO DE DISEÑO |
UNIDAD |
TEMPORADA BAJA |
TEMPORADA ALTA |
|
Caudal medio diario |
m3/d |
18.000 |
25.200 |
|
Caudal punta EDAR |
m3/d |
36.000 |
50.400 |
|
Caudal máximo EDAR |
m3/d |
54.000 |
54.000 |
|
Caudal máximo EBAR |
m3/h |
1.500 |
2.226 |
|
DBO5 |
mg/l |
300 |
357 |
|
DQO |
mg/l |
600 |
714 |
|
SST |
mg/l |
250 |
300 |
|
Nitrógeno total |
mg/l |
60 |
80 |
|
Fósforo total |
mg/l |
11 |
13 |
|
PARÁMETROS DE AGUA TRATADA |
UNIDAD |
CONCENTRACIÓN |
PORCENTAJE MÍNIMO DE REDUCCIÓN |
|
DBO5 |
mg/l |
≤ 25 |
70-90% |
|
DQO |
mg/l |
≤ 125 |
75% |
|
SS |
mg/l |
≤ 35 |
90% |
|
Nitrógeno total |
mg/l |
≤ 10 |
80% |
|
Fósforo total |
mg/l |
≤ 1 |
70-80% |
FICHA ADMINISTRATIVA
| SITUACION | Finalizado |
| Estudio de alternativas y Anteproyecto | CYGSA |
| Presupuesto adjudicación (IVA incluido) | 243,739.81 € |
| Fecha firma contrato | 13/06/2011 |
| BOE información pública del Anteproyecto | BOE Nº 132 de 3 de junio de 2013 |
| BOE Resolución ambiental del Anteproyecto | BOE Nº 185 de 31 de julio de 2014 |
| Aprobación técnica del Anteproyecto | 19/09/2014 |
| Obra y Proyecto constructivo | UTE SACYR -SADYT |
| Aprobación técnica del proyecto constructivo | 08/09/2017 |
| Aprobación técnica del proyecto modificado Nº1 | 30/04/2020 |
| Aprobación técnica del proyecto modificado Nº2 | 23/05/2022 |
| Aprobación técnica del proyecto modificado Nº 3 | 04/10/2023 |
| Presupuesto vigente (IVA incluido) | 40,406,421.87 € |
| Fecha firma contrato | 19/07/2016 |
| Fecha de recepción de las obras | 11/11/2024 |
| Dirección de obra | AQUATEC |
| Presupuesto vigente (IVA incluido) | 929,952.31 € |
| Fecha firma contrato | 19/07/2016 |
| Explotación (Operador) | Agencia Balear del Agua y la Calidad Ambiental (ABAQUA) |
INTERÉS GENERAL
La actuación “Nueva EDAR, colectores y emisario de Eivissa” fue declarada de interés general por la Ley 26/2009, de 23 de diciembre, de Presupuestos General del Estado para el 2010, en su disposición adicional vigésimo octava. Asimismo, se encuentra incluida en el Anexo I del “Protocolo General entre el Ministerio de Medio Ambiente y Medio Rural y Marino y el Gobierno de las Islas Baleares, por el que se fija el marco general de colaboración en el ámbito del saneamiento y la depuración para la ejecución del Plan Nacional de Calidad de las Aguas: Saneamiento y depuración 2007-2015”.
