Con el objetivo del cumplimiento del Reglamento Europeo 2020/741 de 25 de mayo de 2020 relativo a los requisitos mínimos para la reutilización del agua, se hace necesaria la construcción de un tratamiento terciario en la EDAR Cabezo Beaza. Actualmente, la EDAR cuenta con una desinfección con hipoclorito sódico en laberinto para su posterior vertido a las lagunas de maduración.
Igualmente, la zona de vertido de la EDAR ha sido denominada zona sensible, correspondiendo el ámbito de la EDAR de Cabezo Beaza a la zona sensible Mar Menor, por lo que se hace necesaria la adaptación de la EDAR para alcanzar los valores de eliminación de Fósforo y Nitrógeno.

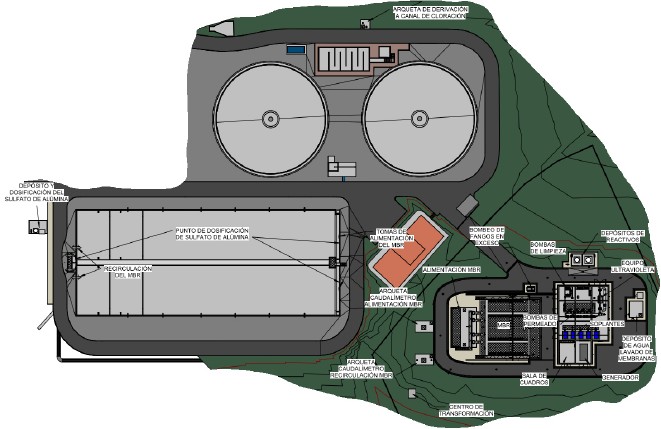

Se proyecta un nuevo edificio en una parcela colindante a la EDAR para albergar el nuevo tratamiento terciario, con su correspondiente vial de acceso, acerado, cerramiento, redes de drenaje y de alumbrado.
La línea de proceso propuesta para el tratamiento terciario es la siguiente:
Se ha optado por instalar tamices chapa perforada de 2mm con el fin de no generar una pérdida de carga tal que produzca el desborde de los canales del pretratamiento durante periodos punta del tratamiento.
Además, se ha previsto una dosificación de sulfato de alúmina a la entrada del reactor biológico, concretamente en la arqueta de reparto de este.
Se plantea en este proyecto la construcción de un tratamiento terciario mediante un sistema MBR seguido de una desinfección UV, quedando la actual desinfección de la planta mediante laberinto de cloración como complemento a utilizar en situaciones puntuales.
Se proyecta una arqueta de elevación a cámaras de membranas con un volumen de 819 m3 y geometría rectangular, donde se instalarán las bombas de elevación a las cámaras de membranas.
El bombeo ha sido dimensionado para ser capaz de elevar un rango de caudales adecuado para el correcto funcionamiento del MBR, que oscila entre los 5Qd (7.292 m3 /h) y los 3Qp (10.500 m3 /h).
El sistema de membranas se ha diseñado con 4 trenes, cada uno de ellos compuesto por 29 cassettes y 16 módulos de filtración por cassette. En total se obtienen 1.856 módulos de membrana de fibra hueca de 40 m2 de filtración por cada elemento.
La recirculación al reactor biológico se realizará por gravedad mediante una conducción Φ1200mm de PEAD. Dicho colector debe ser capaz de conducir de acuerdo con los criterios de diseño del MBR, un rango de caudales comprendido entre los 4Qd (5.833 m3/h) y 2Qp (7.000 m3/h).
| Caudales entrada EDAR | Qdiseño | Qpunta | Unidad |
| Caudal de diseño | 1458,33 | 3500 | m3/h; m3/d |
| Caudal punta | 35000 | 84000 | m3/h; m3/d |
| Concentraciones cargas entrada 2020-22 media anual y máxima | |||||
| DBO5 | DQO | SST | N-NTK | P-PT | |
| Concentración media anual (mg/l) | 532 | 989 | 401 | 74 | 10 |
| Concentración máxima (mg/l) | 676 | 1360 | 611 | 94 | 17 |
| Concentraciones entrada al tratamiento biológico | ||||
| DBO5 | SST | N-NTK | P-PT | |
| Concentración media anual (mg/l) | 372 | 160 | 67 | 9 |
| Concentración máxima (mg/l) | 473 | 244 | 85 | 15 |
| Concentraciones entrada al tratamiento biológico verano-invierno | ||||
| DBO5 | SST | N-NTK | P-PT | |
| Concentración media invierno (mg/l) | 383 | 172 | 71 | 10 |
| Concentración media verano (mg/l) | 362 | 149 | 62 | 8 |
| Contaminación entrada a planta (para la situación más desfavorable: máxima para el periodo invierno). | ||
| Carga (kg/d) | Concentración (mg/l) | |
| DBO5 entrada | 23660 | 676 |
| SST entrada | 21385 | 611 |
| Nitrógeno entrada (NTK) | 3290 | 94 |
| Fósforo entrada (Pt) | 595 | 17 |
| Parámetro | Carga máxima (kg/d) | Concentración máxima (mg/l) |
| DBO5 efluente EDAR | 350 | 10 |
| SST efluente EDAR | 350 | 10 |
| Nitrógeno total efluente EDAR (Nt) | 350 | 10 |
| Fósforo total efluente EDAR (Pt) | 35 | 1* |
*Se considera 0,5 mg/l en diseño de acuerdo a lo que se exigirá en la Nueva Directiva Europea de Aguas Residuales.
Teniendo en cuenta que se trata de una EDAR cuya concentración equivale a >100.000 h-e.
| SITUACIÓN | Estudios previos |
| Informe Resolución no sometimiento EIA del proyecto | 30/08/2023 |
| Aprobación técnica del Proyecto | 27/10/2024 |
| Presupuesto licitación (IVA incluido) | 13.260.277,29 € |
| Proyecto constructivo (adenda) | UTE Finwe-Guadalsur |
| SITUACIÓN | Estudios previos |
| Adenda al proyecto del tratamiento terciario de la EDAR Cabezo Beaza | Servicios de Asistencia Técnica para la redacción de la Adenda al proyecto del tratamiento terciario de la EDAR Cabezo Beaza. T.M. de Cartagena (Murcia) |
Las obras objeto del presente proyecto están declaradas de interés general conforme al Real Decreto-ley 3/1992, de 22 de mayo, por el que se adoptan medidas urgentes para reparar los efectos producidos por la sequía bajo el epígrafe “Sistema de depuración del Mar Menor”, y en la Ley 10/2001 de 5 de julio, del Plan Hidrológico Nacional, en su anexo III, bajo el epígrafe “Reutilización de aguas residuales en el Mar Menor”.
Además, las actuaciones de “Reutilización de aguas residuales en el Mar Menor” han sido declaradas de interés general dentro del Marco de Actuaciones Prioritarias para recuperar el Mar Menor publicado en febrero de 2022.
Las actuaciones incluidas en el presente proyecto no están entre las incluidas en el ámbito de aplicación de Evaluación de Impacto Ambiental, ni ordinaria ni simplificada, de la legislación estatal, según artículo 7, de la Ley 21/2013, de 9 de diciembre, de Evaluación Ambiental, no afectando a áreas de especial protección designadas en aplicación de las Directivas 79/409/CEE del Consejo, de 2 de abril de 1979, y 92/43/CEE del Consejo, de 21 de mayo de 1992, al encontrarse a más de 2 km del área de especial protección más cercana.
