EDAR A MOSQUEIRA Y COLECTORES DE PONTEAREAS

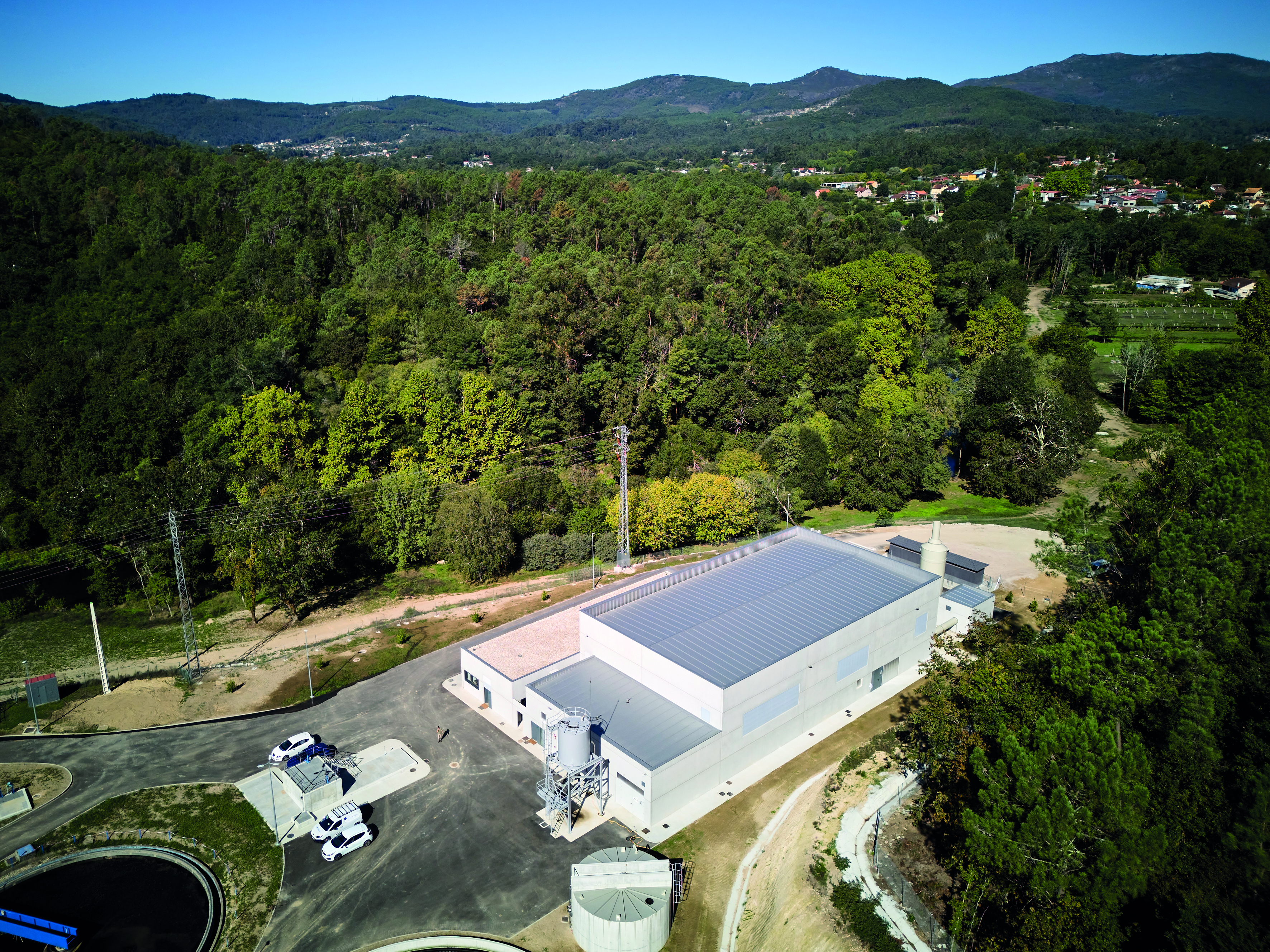

Reportaje fotográfico
default default
default default
default default
default default
Download

DESCRIPCIÓN Y OBJETO DE LA ACTUACIÓN

El objetivo de la actuación es la ampliación y reforma de la EDAR de Ponteareas, de manera que el efluente depurado cumpla con los límites normativos fijados por la Directiva 91/271/CE, así como al resto de directivas comunitarias aprobadas con posterioridad, incluyendo la Directiva 2000/60/CE. Además la actuación mejora y optimiza el sistema de saneamiento con la construcción de dos nuevos colectores generales que circunvalan el núcleo de población, eliminando las infiltraciones que se producían en la red de colectores procedentes de escorrentías superficiales y fuentes del sistema de saneamiento. Por tanto, esta actuación tiene como objetivo dar por cumplimiento la directiva vIgente y alcanzar el objetivo de calidad de la masa de agua a la que vierte.

Con la ejecución de las obras se pone fin a un problema que padecía el Concello de Ponteareas desde hace más de 20 años, que tiene su origen en la existencia de una EDAR cuya capacidad era insuficiente para tratar los caudales que le llegan y que no alcanzaba los parámetros de calidad exigibles para cumplir las condiciones de vertido al medio receptor, en este caso el río Tea con significativas exigencias ambientales derivadas de su declaración como zona de especial conservación (ES11400006 ZEC Río Tea) de la Red Natura 2000,

La actuación se descompuso en dos proyectos diferenciados, “Mejora de la EDAR de Moscadeira” y de “Mejora de los interceptores generales de Ponteareas”.

La existente EDAR de Ponteareas respondía a una tipología de tratamiento biológico mediante aireación prolongada y eliminación de nitrógeno, recibiendo las aguas residuales procedentes de Concello y de las Parroquias de Xinzo, Arnoso y Angoares. Esta EDAR se construyó en el año 1995 diseñándose para una capacidad de tratamiento de 13.000 habitantes equivalentes (con una capacidad real de 15.000 habitantes equivalentes) encontrándose por debajo de las necesidades actuales de tratamiento, provocando vertidos directos al río Tea, tanto en tiempo de lluvias, como en seco. La estación depuradora presentaba también otras deficiencias, tanto en el pretratamiento, casi inexistente, como en el insuficiente tratamiento de fangos.

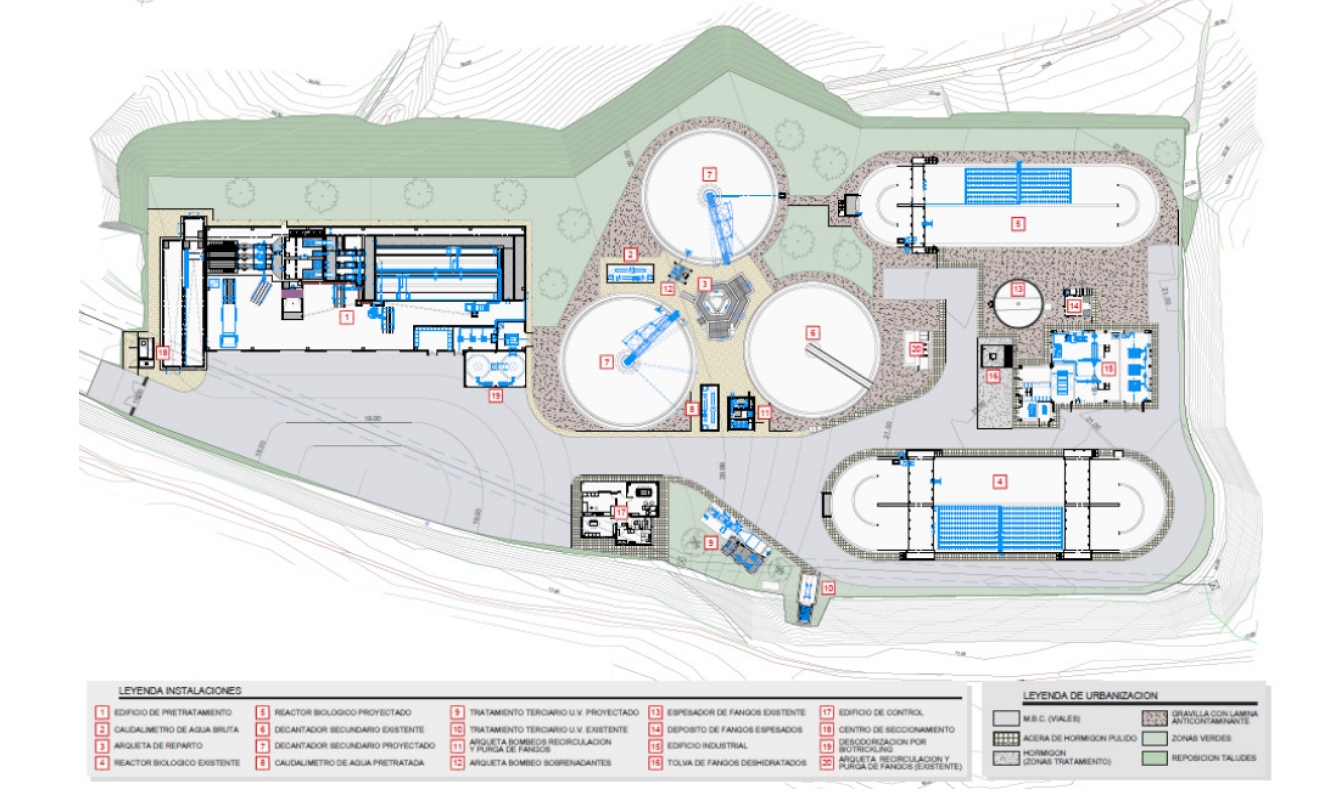

La nueva depuradora tiene capacidad para 22.522 habitantes equivalentes y un caudal medio de 8.493 m3/día, con un Qmax=201,54 l/s. Las obras en la EDAR han consistido en la ejecución de una nueva obra de llegada y pretratamiento, conformada por desbaste de gruesos, pozo de bombeo, tamizado de finos y desarenado. Se ha ejecutado también una nueva línea de depuración, constituida por reactor biológico, decantador secundario y desinfección mediante luz ultravioleta, y se ha procedido a la rehabilitación de la actual línea de depuración, reutilizando la obra civil del decantador y biológico existentes y renovando sus equipos.

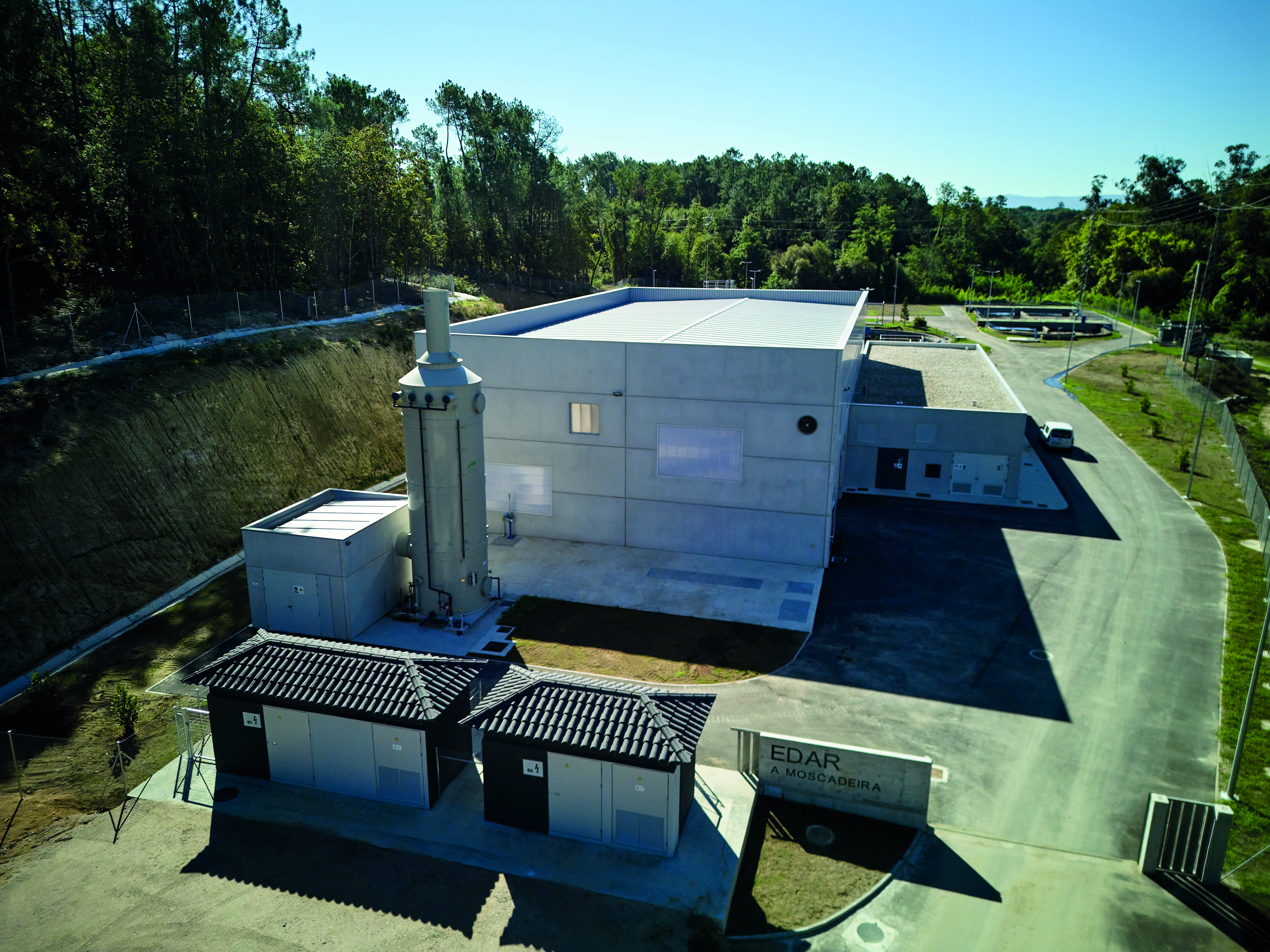

Igualmente se ha construido una nueva línea de tratamiento de fangos, nuevas oficinas de control, taller, vestuarios, sala de soplantes, línea de desodorización, grupo electrógeno, sala de cuadros eléctricos y resto de instalaciones auxiliares necesarias. El proyecto ha incluido el control de olores y ruidos, reduciendo la afección de ambas emisiones en el entorno de la planta. También, por petición del Concello, se ha procedido a la adecuación de los viales de acceso a la EDAR, que se han aglomerado en su totalidad.

Para la implantación del nuevo proceso proyectado se ha tenido en cuenta la configuración actual de la EDAR existente de forma que las obras de ampliación y mejora reduzcan, por un lado, al mínimo las interferencias con el proceso de tratamiento actual y, por otro, aprovechen al máximo las instalaciones existentes.

  • Obra de llegada:
    • Arqueta de unión de colectores Norte y Sur.
    • Aliviadero de exceso de caudal con tamiz de alivio autolimpiante
  • Pretratamiento:
    • Pozo de gruesos
    • Tres canales de desbaste automáticos (caudal máximo de 936 m3/h en cada canal), con recogida de residuos con tornillo transportador-compactador.
    • Elevación de agua bruta en dos pozos de bombeo  con 5 bombas en dos grupos de bombas: 2+1R ; 1+1R.
    • Tamizado tipo escalera en tres líneas
    • Tras el tamizado se incorpora el bombeo de agua residual procedente del colector de Xinzo
    • Desarenado-desengrasado aireado en dos líneas, con aireación mediante soplantes
    • Canal de baipás de desarenado-desengrasado.
    • Alivio de exceso de caudal sobre el caudal punta de tratamiento biológico.
    • Bombeo de arenas a un clasificador de arenas.
    • Tratamiento de grasas en concentrador de grasas.
    • Zona de recepción de camiones de recogida de fosas sépticas con cubrición móvil, y con reja de gruesos, con vertido de los mismos al pozo de bombeo.
  • Tratamiento biológico:
    • Medida de caudal de agua bruta.

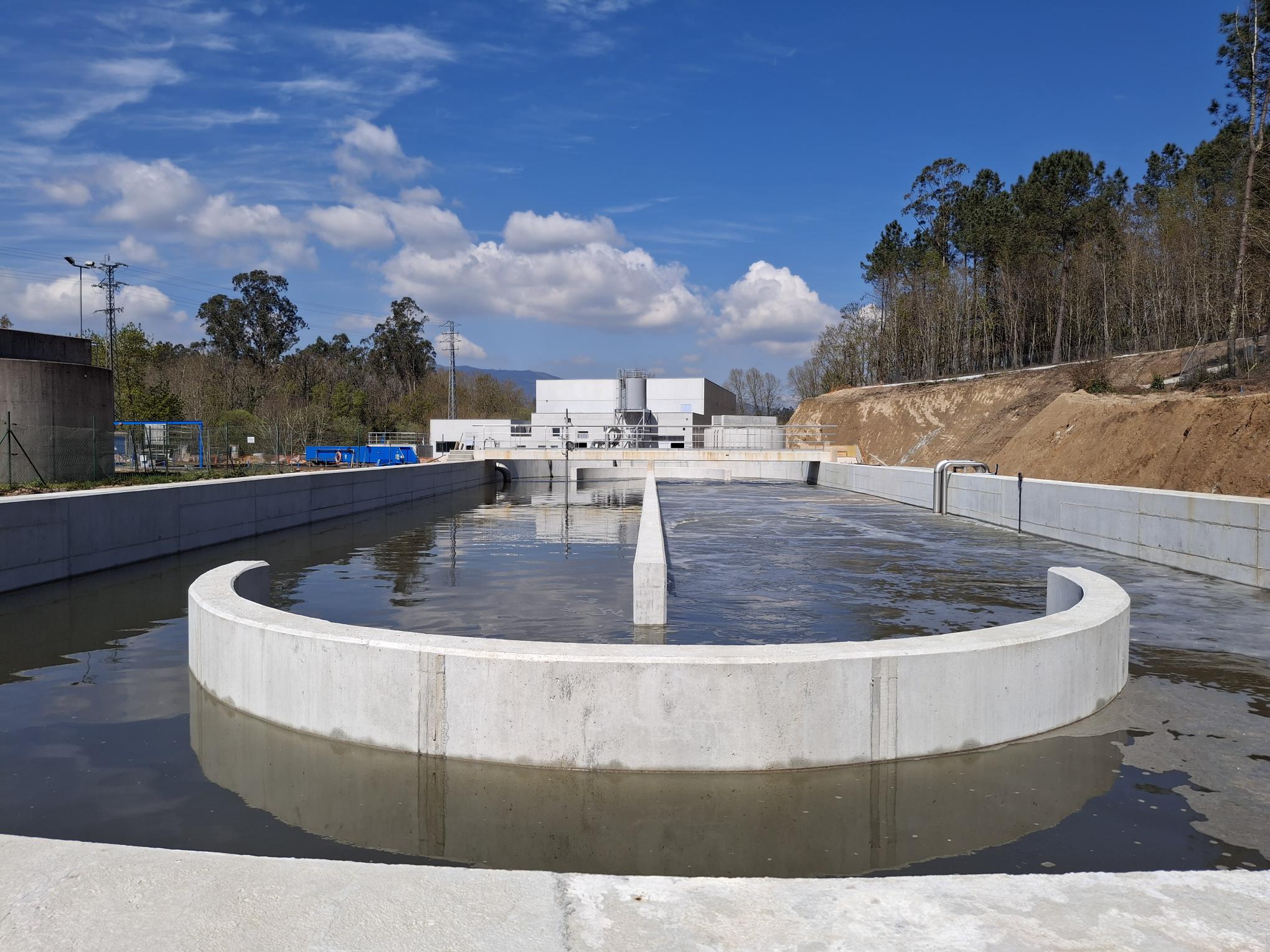

    • Dos reactores biológicos en paralelo tipo canal de oxidación, con ejecución de una línea nueva y remodelación del reactor existente. En ambos casos se les dota de aireación mediante difusores de burbuja fina.

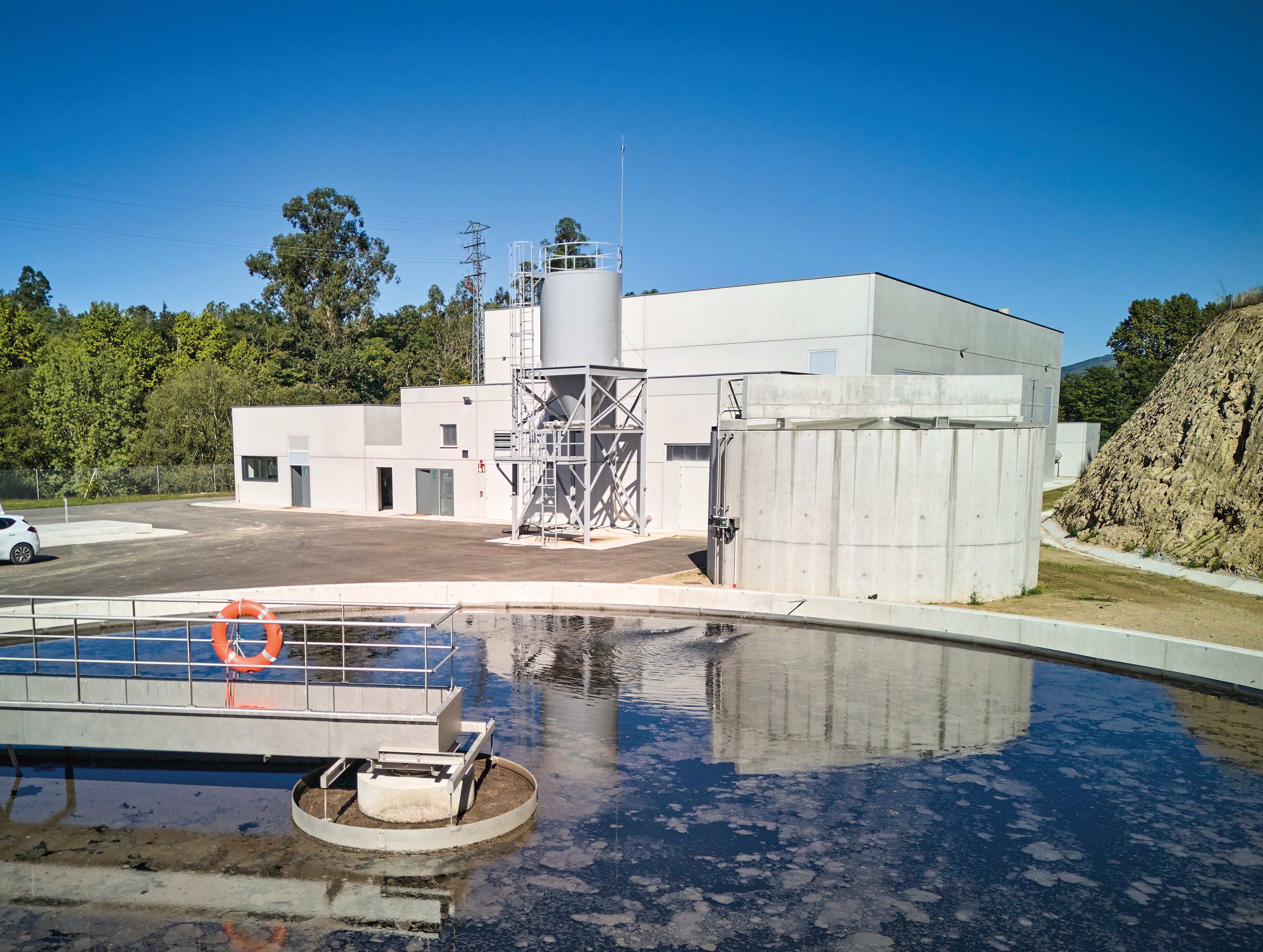

    • Tres decantadores secundarios, uno de ellos existente.
    • 2+1R bombas de recirculación de fangos.
    • 1+1R bombas de sobrenadantes.
    • Medida de caudal de agua tratada con caudalímetro electromagnético.
  • Obra de salida y desinfección:
    • Nuevo canal de desinfección con rayos ultravioleta y remodelación de canal de desinfección existente.
    • Nueva conducción de salida al río y reconstrucción de la obra de salida al mismo.
  • Conexiones con el exterior:
    • Construcción de los tramos del colector Norte y Sur, así como del bombeo de Xinzo no incluidos en el proyecto de colectores, por estar dentro de la zona de explanación para la ampliación de la EDAR.
    • Ejecución de colector de alivio general de planta y bypass general al río Tea desde la obra de alivio hasta el río. La obra se complementará con una arqueta de salida al río con dos válvulas de retención tipo pico de pato para evitar la entrada o retroceso del agua del río hacia la EDAR en momentos de avenida.

  1. 1+1R bombas de purga de fangos.
  2. Espesador de fangos por gravedad (existente).
  3. Depósito de almacenamiento de fangos espesados con agitación.
  4. 1+1R bombas de tornillo a deshidratación.
  5. Una centrífuga existente para deshidratación de fangos.
  6. Un tornillo deshidratador nuevo.
  7. Una bomba de fangos deshidratados de tornillo por equipo deshidratador.
  8. Un equipo de preparación automática de polielectrolito mixto para producto líquido y sólido.
  9. 1+1R bombas dosificadoras de polielectrolito.
  10. Un silo de almacenamiento de fangos.

PARÁMETROS DE DISEÑO Y RESULTADOS A OBTENER

Caudales de diseño

CAUDALES DE DISEÑO AÑO HORIZONTE
ESTABLE ESTACIONAL
QDm, total (m3/dia) 8.120,04  8.493,12
QDp, total (m3/dia) 8.120,04  8.894,27
QHp, total (m3/h) 669,00  726,00
CpH, global 1,98  2,05
QD, min (m3/dia) 5.945,00  6.318,00
Qmax de llegada (m3/h) 23.357,00  23.357,00
Qmax en pozo de gruesos, desbaste y elevacion agua bruta (m3/h) 2.808,00  2.808,00
Qmax en desareanado-desengrasado (m3/h)  3.168,00  3.168,00

Carga contaminante de entrada a la EDAR

CARGAS CONTAMINANTES AÑO HORIZONTE
Cdm (mg/L) ESTABLE ESTACIONAL
DBO5 (mg/L) 145,00  152,00
DQO (mg/L) 378,00  393,00
SST (MES) (mg/L) 189,00  186,00
NTK (mg/L) 4,25 30,97
Pt (mg/L)  7,28  8,03
Cargas contaminantes medias (Kg/dia) ESTABLE ESTACIONAL
DBO5  1.232,00                           1.352,00
DQO  3.212,00  3.492,00
SST (MES)  1.508,00  1.658,00
NTK  250,00  275,00
Pt  62,00  71,00

Características que debe tener el agua depurada

LIMITES DE VERTIDO CONCENTRACION MAXIMA % DE REDUCCION MINIMO
DBO5 (mg/L) 25  > 70-90 %
DQO (mg/L) 125  >  75%
SST (MES) (mg/L) 35  >  90 %
Amonio Total (mg/L) 8  > 70-80 %
Nitrogeno amoniacal (mg/L) 7  > 70-80 %
Detergentes (mg/L) 2
Aceites y grasas (mg/L) 13
Coliformes totales (Col/100 ml) 10
Coliformes fecales (Col/100 ml) 2
Salmonella (Col/100 ml) -

FICHA ADMINISTRATIVA

Situación Finalizada
Anteproyecto  UTE EIC, ESTUDIO DE INGENIERÍA CIVIL, S.L. – TRAZAS INGENIERÍA, S.L.
Presupuesto vigente (IVA incluido) 754,935.00 €
Fecha adjudicacion contrato 22/12/2022
BOE  información pública del anteproyecto  BOE Nº 269 de 10 de noviembre de 2021
Aprobación técnica del  Proyecto  24/03/2022
Obra UTE PESA - COPASA
Presupuesto vigente (IVA incluido) 8,564,158.30 €
Fecha adjudicacion contrato 29/09/2022
Dirección de obra INNOVACIÓN CIVIL ESPAÑOLA, S.L.,
Presupuesto adjudicacion (IVA incluido) 754,935.00 €
Adjudicación del contrato 22/12/2022

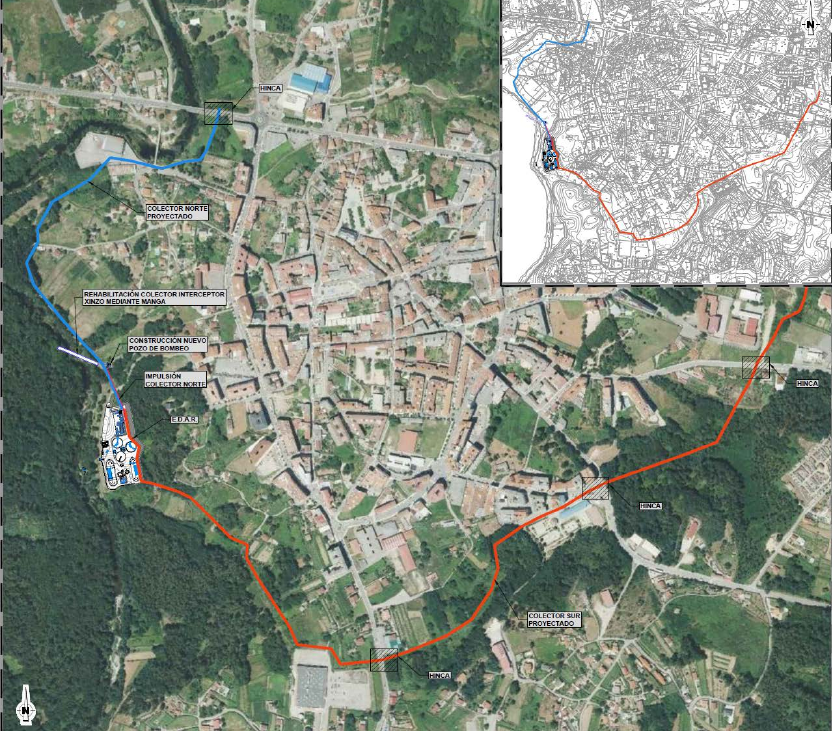

El objetivo de esta actuación ha sido mejorar el saneamiento del núcleo de Ponteareas cumpliendo los objetivos de calidad de vertido y capacidad de depuración del mismo, que incluye las siguientes obras:

Limpieza y rehabilitación del Colector Interceptor del río Xinzo

En su tramo final se ha realizado su rehabilitación de un tramo longitudinal de 86,04 m mediante encamisado con manga autoportante y curado UVA, aplicando la tecnología sin zanja. Igualmente, se procedió a la limpieza, inspección y rehabilitación, del otro tramo de colector de 382 m, que discurre por la margen derecha del río Tea.

Nueva ejecución Colector Perimetral Norte

Consiste en la ejecución de un nuevo colector, con trazado más o menos paralelo al actual, fuera de la zona de Dominio Público del Río Tea, y siguiendo aproximadamente el cauce del mismo por su margen izquierda, para recoger los aportes de aguas residuales y pluviales de las zonas norte y oeste del núcleo urbano de Ponteareas. . A lo largo de todo el trazado se han realizado todas las conexiones necesarias con lo diferentes colectores interceptados.

El colector Norte comienza en la arqueta de Alivio del colector de Canedo (situada en el extremo Norte de la carretera nacional N-120) y llega a la EDAR, presentando una longitud total de 954 metros.

En la tabla adjunta se recogen las actuaciones planteadas para el desarrollo del colector, según tramificación realizada:

Nombre PK Inicio PK fin Longitud (m) Excavación Excavación Conducciones
mínima (m) máxima (m)
Colector Norte 0+000 0+042 42 2,06 2,50 DN 1000 H.A.
0+042 0+147 105 2,41 3,80 DN 1200 H.A.
0+147 0+216 69 3,80 6,53 DN 1200/1500 H.A.
0+216 0+454 238 3,72 5,83 DN; 1500 H.A.
0+454 0+544 90 4,15 5,13 DN 1500 H.A.
0+544 0+850 306 2,71 4,42 DN 1500 H.A.
0+858 0+919 61 2,61 4,65 DN 1500 H.A.
0+919 0+956 37 4,65 7,41 DN 1500 H.A.



La pendiente media de la conducción proyectada es del 0,24 %, siendo la mínima del 0,20 % y la máxima del 0,47%

Nueva ejecución Colector Perimetral Sur

El trazado del colector Sur se ha planteado paralelo al cauce natural del arroyo Pedra da Auga, para recoger las aguas residuales y pluviales de la zona este, central y sur del núcleo urbano de Ponteareas, así como las aguas residuales y el 30% de las aguas de escorrentía de las cubiertas de los núcleos rurales.

Se localiza entre As Rabadeiras (cerca del instituto Pedra da Auga) y la EDAR, presentando una longitud de 2.101 metros.

En la tabla adjunta se recogen las actuaciones planteadas para el desarrollo del colector, según tramificación realizada:

Nombre PK Inicio PK fin Longitud (m) Excavación Excavación Conducciones
mínima (m) máxima (m)
Colector Sur 0+000 0+217 217 1,55 3,34 DN 500 PVC.
0+217 0+380 163 2,46 3,60 DN 630 PVC.
0+380 0+621 240 1,72 5,95 DN 630/800 PVC
0+621 0+812 191 2,35 5,20 DN 800 PVC / 1000 HA
0+812 1+482 670 1,67 5,88 DN 1200/1500 H.A
1+482 2+101 619 2,45 9,66 DN 1200/1500 H.A

La pendiente media de la conducción proyectada es del 1,15 %, siendo la mínima del 0,20 % y la máxima del 2,00 %, habiéndose previsto varios resaltos a lo largo del trazado.

Bombeo a la EDAR de Moscadeira del Colector interceptor de Xinzo

Se ha diseñado una nueva obra de conexión del Colector Interceptor de Xinzo con la EDAR, constituida por los siguientes elementos:

  1. Unión del último pozo del Colector Interceptor de Xinzo (58) con el nuevo pozo de bombeo.
  2. Pozo de bombeo de nueva construcción con alivio a pozo N-4 del Colector Interceptor Norte.
  3. Impulsión del pozo de bombeo al pretratamiento de la nueva EDAR.

Se ha ejecutado una nueva obra de llegada del Colector Interceptor de Xinzo, constituida por un nuevo pozo de bombeo en sustitución del muy deteriorado existente. El pozo dispone de una arqueta integrada anexa que permite el alivio de caudales no bombeados (por exceso de caudal o fallo eventual en las bombas) al pozo N- 4 del nuevo Colector Interceptor Norte. El alivio se realiza a través de una tubería de PVC de diámetro nominal 500 mm.

Se han instalado en el pozo de bombeo tres bombas centrífugas sumergibles (2+1R)  iguales, con variador de velocidad y punto de funcionamiento con caudal unitario de 50 l/s y altura manométrica de 15 m. La potencia prevista en el motor es de 14 kW.

En lo que se refiere a la tubería de impulsión que conduce el caudal de bombeo de hasta 100 l/s, procedente del Colector Interceptor de Xinzo al pretratamiento de la EDAR, se ha proyectado una tubería de polietileno de DN 315 y 10 atmósferas de presión.



INTERÉS GENERAL

Esta actuación fue declarada como obra de interés general del estado por la Ley 6/2018, de 3 de julio, de Presupuestos Generales del Estado para el año 2018 en cuya Disposición adicional centésima sexagésima primera. Obras de interés general se incluye la Ampliación y mejora de la EDAR de Ponteareas. 1ª Fase.
