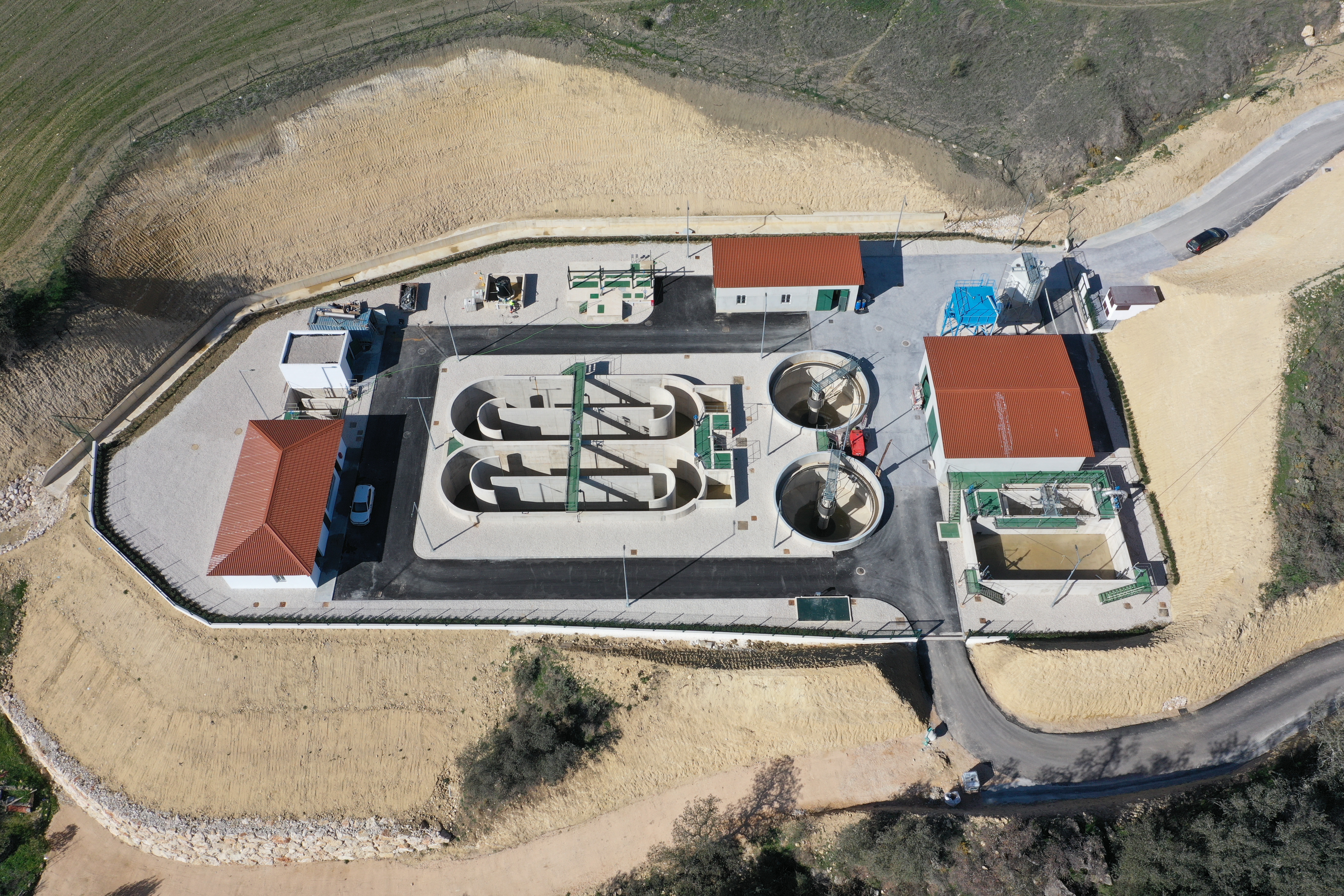

La estación depuradora de aguas residuales está constituida por dos líneas de tratamiento secundario mediante aireación prolongada, dimensionada para 6.370 habitantes equivalentes y 1.461,92 m3/d.
De manera sintética se muestran los procesos que componen la EDAR:
Línea de agua
- Arqueta de llegada (rotura de carga) y reparto (desbaste previo en EBAR)
- Canal de desarenado-desengrasado aireado
- Medida de caudal a biológico y alivio exceso caudal pretratamiento
- Reactor biológico tipo carrusel
- Decantador secundario
- Laberinto de cloración
- Medida caudal salida de planta
Línea de fango
- Bombeo de recirculación del fango a reactor
- Bombeo de purga del fango en exceso a espesador
- Espesador de fangos por gravedad
- Deshidratación mecánica del fango (en edificio instalaciones)
- Almacenamiento del fango deshidratado
Servicios auxiliares
- Dosificación de polielectrolito para deshidratación de fango
- Dosificación de cloruro férrico para eliminación de fósforo
- Suministro de aire para reactor biológico
- Desodorización aire viciado
- Bombeo de vaciados y sobrenadantes
- Redes: desvíos, vaciados, drenaje superficial, drenaje profundo, agua potable, agua de servicio y riego
- Acometida eléctrica, centro de transformación e Instalación eléctrica de baja tensión
Automatismos y telecontrol
- Instalaciones eléctricas, control e instrumentación.
- Servicios auxiliares: agua industrial, agua potable, riego, vaciados, polipastos de manutención, ventiladores, cabinas de insonorización y equipo de desodorización (carbón activo).
Las características principales de cada una de las etapas del proceso se detallan a continuación:
- Desbaste (en EBAR general). Dimensionado para un caudal máximo de 456,85 m³/h, está formado por un canal equipado con reja autolimpiante de gruesos y reja autolimpiante de finos. Dispone de otro canal auxiliar equipado con una reja de limpieza manual.
- Entrada a planta. El afluente, predesbastado en la estación de bombeo general, llega a un pozo de gruesos en el que se dispone además el alivio o bypass general de planta.
- Tanque de homogeneización. Será capaz de almacenar durante 60 minutos la diferencia entre 5Qmed y el máximo extraordinario (7.5 Qmed) en 2045. Se configura en un vaso de planta rectangular. Se han dispuesto dos aireadores-agitadores efecto Venturi.
- Pretratamiento. Dimensionado para un caudal máximo de 304,57 m³/h, está formado por un canal de desarenado-desengrasado.

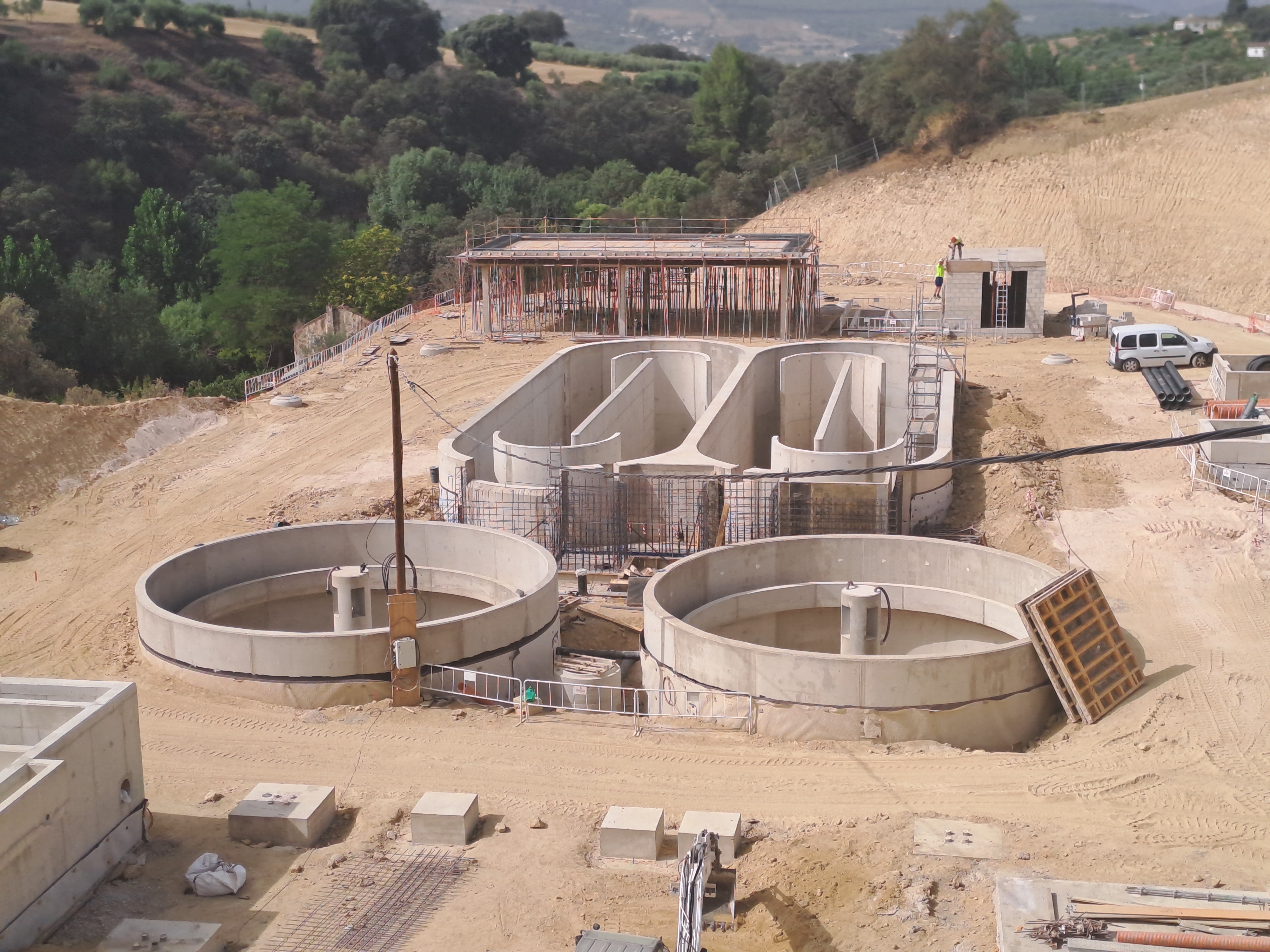

- Tratamiento biológico. Para oxidar y transformar la materia orgánica se proyectan dos líneas, para un caudal máximo de 121,83 m³/h, formadas por dos tanques tipo carrusel, con un volumen total de 1.435 m³ (717,50 m³ por línea), presentando cada uno 15 metros de longitud recta, 3.5 metros de semiancho y 5 metros de calado útil. La aireación se proporciona mediante difusores de burbuja fina. El diseño contempla la eliminación de nitrógeno y fósforo.
- Decantación secundaria. Se han proyectado dos tanques de planta circular y alimentación central, con 9.5 metros de diámetro y 4.0 de calado recto útil. El fondo se configura con pendiente para facilitar la recogida de los fangos.
- Desinfección, medida de caudal y vertido: Antes del vertido, se desinfectará el efluente en un tanque de cloración de planta laberíntica, conformado por tres canales. La medida de caudal se realiza mediante caudalímetro por ultrasonidos. Se contempla la captación de las aguas mediante un grupo de presión para su uso en los riegos y baldeos de la planta.
- Línea de fango. Arqueta anexa al reactor para purga (1+1R bombas de 20 m³/h) y recirculación (2+2R bombas de 63 m³/h) de lodos, espesador por gravedad, deshidratación mediante decantador centrífugo y almacenamiento en tolva.
