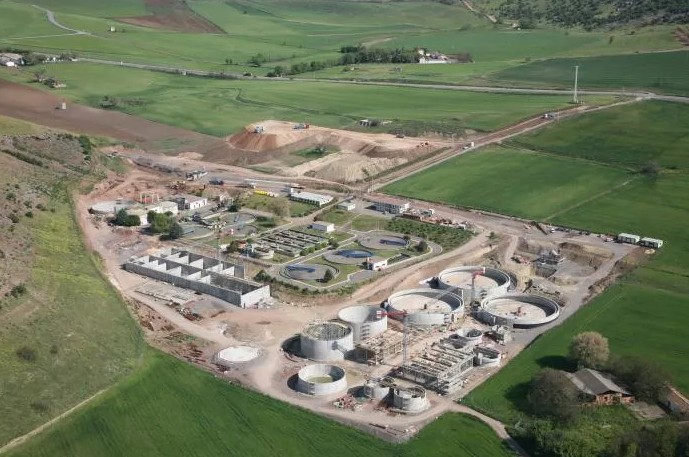

Vista aérea EDAR Ciudad Real

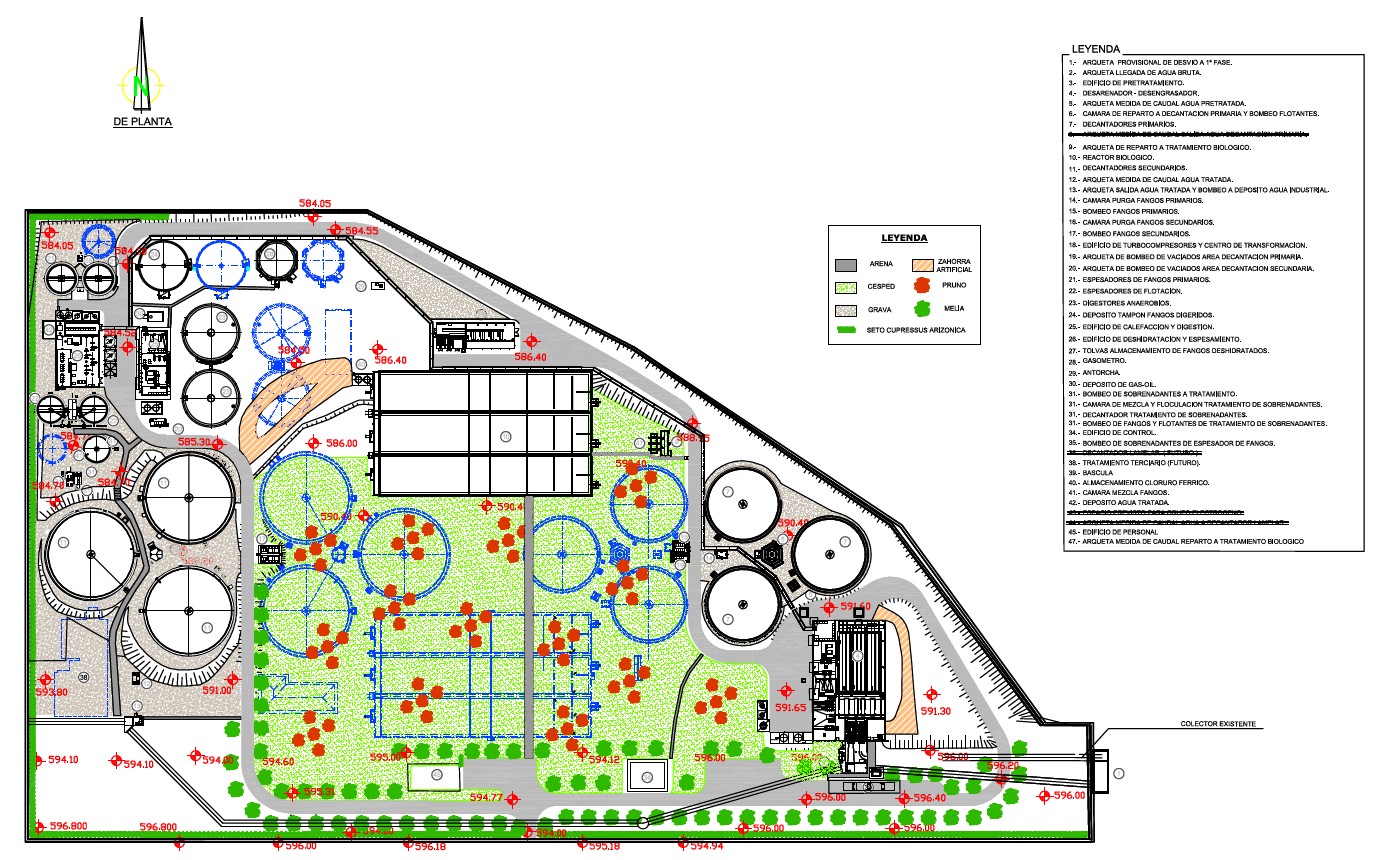

Planta general de la EDAR

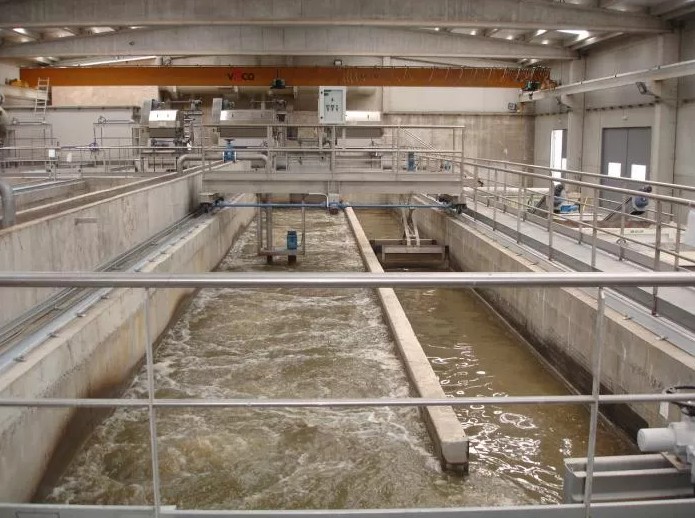

Pretramiento

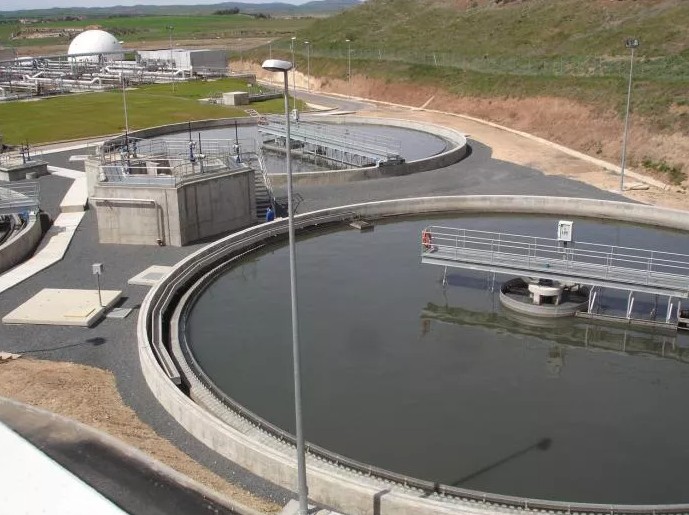

Decantadores

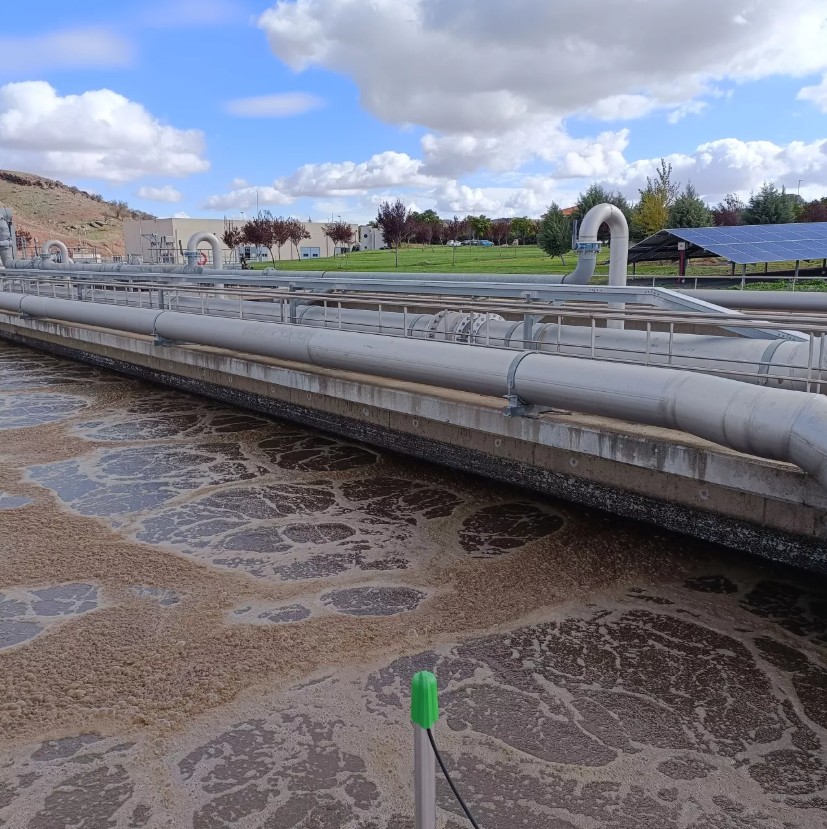

Tratamiento biológico

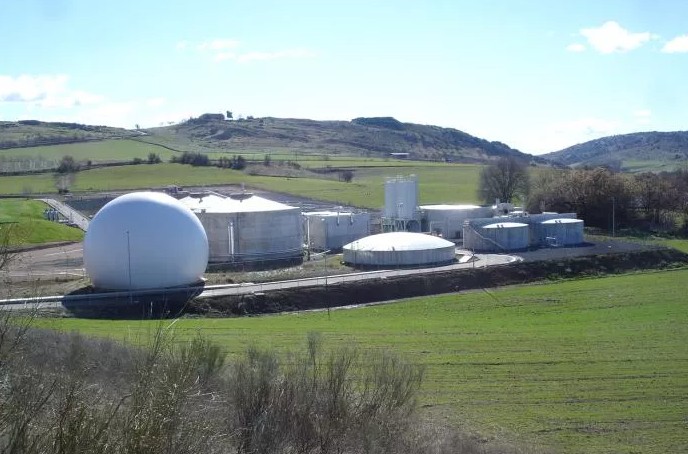

Tratamiento de fangos
Descargar

DESCRIPCIÓN Y OBJETO DE LA ACTUACIÓN

La actuación consiste en la ampliación y remodelación integral de la Estación Depuradora de Aguas Residuales (E.D.A.R.) de Ciudad Real y en la ejecución de los colectores asociados. Su objeto es adecuar la capacidad de depuración del sistema al crecimiento experimentado por Ciudad Real y los núcleos próximos, tratando las aguas residuales hasta los límites exigidos por la legislación vigente.

El ámbito del proyecto abarca todas las obras e instalaciones comprendidas desde el punto de llegada del agua bruta hasta su restitución al cauce natural del río Guadiana, incluyendo el tratamiento de los fangos derivados de la depuración y las instalaciones accesorias necesarias para el correcto funcionamiento de la planta. La planta se ha dimensionado para los caudales y cargas del año horizonte 2030, incorporando la eliminación de nutrientes, al verterse el efluente al río Guadiana — e indirectamente al embalse del Cíjara — catalogado como zona sensible.

La E.D.A.R. ampliada se organiza en una línea de agua (pretratamiento, decantación primaria, tratamiento biológico con eliminación de nutrientes y clarificación secundaria) y una línea de fangos (espesamiento, digestión anaerobia, deshidratación y tratamiento de sobrenadantes), complementadas con los colectores de llegada y salida y las instalaciones auxiliares.

DESCRIPCIÓN GENERAL DE LA ACTUACIÓN

El agua bruta llega a la planta por dos conducciones: el emisario existente, de sección ovoide de 2,15 m de ancho por 2,50 m de alto, y un colector de nueva construcción de diámetro 2.500 mm. Ambos confluyen en una arqueta de llegada enterrada y compartimentada que permite la entrada a planta por uno o ambos colectores, así como el by-pass al río.

  1. Cámara de llegada del nuevo colector: 3,00 × 3,50 m; cámara de reunión y entrada a la E.D.A.R.: 8,08 × 8,32 m; altura útil 3,85 m.
  2. Alimentación a la planta mediante dos compuertas murales de regulación de 2.000 × 2.000 mm accionadas por servomotor.
  3. By-pass general al río Guadiana por el ovoide existente (2,15 × 2,50 m) y por el nuevo colector de hormigón armado de diámetro 2.500 mm.
  4. Colectores interiores de la línea de agua: aproximadamente 750 m, ejecutados en PRFV (PN6, rigidez mínima 5.000, UNE-EN 14364:2007) en sustitución de la fundición dúctil serie K-9 prevista en proyecto.

  1. Pozos de gruesos: 2 unidades de 8,00 × 4,00 m, con volumen unitario de 75,57 m³, dotados de reja gruesa de 100 mm de paso (barrotes IPN-100) y limpieza mediante cuchara bivalva electrohidráulica.
  2. Desbaste de sólidos gruesos: 3 rejas automáticas de 30 mm de luz libre (dos canales de 2 m y uno de 1 m) para caudales hasta el máximo en tratamiento primario, y 2 rejas de 30 mm (dos canales de 2 m) para caudales superiores.
  3. Tamizado de sólidos finos: tamices autolimpiables de 3 mm de luz libre de paso, en la misma configuración de canales que el desbaste de gruesos.
  4. Desarenado-desengrasado: 3 unidades del tipo longitudinal aireado de 23,00 m de longitud, con volumen unitario de 244,03 m³ y tiempo de retención a caudal medio de 25,71 min. Aireación mediante 4 soplantes (1 en reserva) de 500 Nm³/h a 4,00 m.c.a.
  5. Extracción de arenas: 3 bombas centrífugas verticales de 90 m³/h y 2 clasificadores-lavadores tipo tornillo de 150 m³/h.

La medida de caudal a tratamiento primario se realiza mediante un medidor electromagnético de diámetro 1.200 mm. El reparto a los decantadores se efectúa desde una arqueta hexagonal con vertedero continuo que asegura la equirrepartición de caudales.

  1. Consta de 3 decantadores primarios circulares de 28,00 m de diámetro y 2,90 m de altura útil, con volumen unitario de 1.847,26 m³ y tiempo de retención a caudal medio de 3,24 h.
  2. Bombeo de fangos primarios: 3 bombas sumergibles (1 en reserva) de 38 m³/h a 14 m.c.a., que impulsan a tamizado y espesamiento por gravedad.

El tratamiento biológico es de fangos activados con eliminación de nutrientes, organizado en tres líneas. Cada reactor se compartimenta en zonas anaerobia, anóxica, facultativas y óxica.

  1. 3 reactores biológicos de 77,00 × 15,60 m y 6,00 m de altura útil, con un volumen total de 21.621,60 m³ y una carga másica de 0,115 kg DBO5/kg MLSS·d a 16 °C.
  2. Aireación: 4 turbocompresores (1 en reserva) de 7.000 Nm³/h a 0,935 bar, con un total de 2.250 difusores de membrana (750 por reactor).
  3. Recirculación externa de fangos: 3 bombas sumergibles (1 en reserva, previsión de una cuarta) de 833 m³/h a 11,00 m.c.a.
  4. Recirculación interna de licor mezcla: de la zona óxica a la anóxica, 6 bombas de 1.437 m³/h (caudal total 2.660 m³/h); de la facultativa nº 1 a la anaerobia, 3 bombas de 759 m³/h.
  5. Extracción de fangos en exceso: 3 bombas (1 en reserva) de 55,70 m³/h a 17 m.c.a.
  6. Eliminación de fósforo por vía química: 2 depósitos de cloruro férrico de 25 m³ en PRFV y 3 bombas dosificadoras peristálticas (1 en reserva) de 62,50 l/h a 8 bar.

  1. Consta de 3 decantadores secundarios circulares tipo succión de 36,00 m de diámetro y 4,00 m de altura útil, con volumen unitario de 4.071,51 m³ y tiempo de retención a caudal medio de 7,15 h.
  2. Arqueta de salida de agua tratada de 4,80 × 3,00 × 8,38 m, de la que parte el nuevo colector de hormigón armado de diámetro 2.500 mm con desagüe en el río Guadiana.
  3. Bombeos de agua tratada: 2 bombas de 500 m³/h a 10 m.c.a. (al colector by-pass existente) y 3 bombas de 75 m³/h a 15 m.c.a. (al depósito de agua industrial).

  1. Tamizado de fangos primarios mediante 2 tamices rotativos autolimpiables de 120 m³/h, con paso de malla de 3,0 mm.
  2. Espesamiento por gravedad: 2 espesadores de 12,00 m de diámetro y 4,00 m de altura útil, con volumen unitario de 508,94 m³ y tiempo de retención de sólidos de 4,14 días; extracción mediante 3 bombas de tornillo helicoidal (1 en reserva) de 3–10 m³/h.
  3. Espesamiento de fangos biológicos en exceso por flotación: 2 flotadores de 10,00 m de diámetro y 3,00 m de altura útil, con superficie unitaria de 78,54 m² y carga superficial media de 42,95 kg/m²·d.
  4. Cámara de mezcla de fangos espesados de 81,60 m³ (agitador de 2,20 kW) y bombeo a digestión con 3 bombas de tornillo helicoidal (1 en reserva) de 5–15 m³/h a 20 m.c.a.

  1. Consta de 2 digestores primarios de 22,00 m de diámetro, 9,00 m de altura útil y 1,94 m de altura cónica, con volumen útil unitario de 3.367,02 m³ y tiempo de digestión de 21,17 días; carga volumétrica de sólidos de 2,18 kg/m³·d (1,34 kg/m³·d de sólidos volátiles).
  2. Agitación y rotura de costra mediante el sistema HEATAMIX (4 intercambiadores por unidad), que realiza de forma conjunta la agitación y el calentamiento de los fangos.
  3. Calefacción: 2 calderas pirotubulares (1 en reserva) de 688.000 kcal/h y 2 quemadores metano-gasóleo de 1.000.180 kcal/h.
  4. Línea de gas: gasómetro de membrana de 2.400 m³ de volumen útil (diámetro exterior 17.570 mm, presión de servicio 20 mbar), antorcha de 1.031 Nm³/h y un motogenerador de 260 kW para el aprovechamiento del biogás.

  1. Depósito tampón de fango digerido de 19,00 m de diámetro, 4,50 m de altura útil y 1,68 m de altura cónica, con volumen unitario de 1.434,66 m³ y tiempo de retención de 3,87 días.
  2. Deshidratación mediante 3 centrífugas convencionales (1 en reserva) de 25 m³/h, con preparación y dosificación de polielectrolito.
  3. Almacenamiento en 2 silos de fangos deshidratados de 100 m³ de capacidad unitaria.

  1. Los sobrenadantes y escurridos de la línea de fangos se tratan en cámaras de mezcla y floculación, con dosificación de cloruro férrico y polielectrolito aniónico, y decantación posterior.
  2. Decantador circular de gravedad de 10 m de diámetro y 3,00 m de altura útil, con volumen unitario de 235,62 m³ y tiempo de retención a caudal máximo de 4,71 h.

  1. Desodorización por vía química (ácido sulfúrico, hipoclorito sódico e hidróxido sódico) para un caudal total de tratamiento de 86.000 m³/h (58.000 + 28.000 m³/h) en dos instalaciones.
  2. Red de pluviales en tubería de PVC de diámetros 200–400 mm y red de vaciado y drenaje (colectores de PVC de diámetro mínimo 150 mm) con dos arquetas de bombeo de 300 m³/h.

PARÁMETROS DE DISEÑO Y RESULTADOS A OBTENER



Parámetro (horizonte 2030)Valor
Caudal diario (E.D.A.R. existente, base)30.000 m³/d
Caudal medio (base)1.250 m³/h
Caudal punta (base)1.979 m³/h
Caudal máximo en tratamiento primario10.250 m³/h (futuro)
Caudal máximo de pretratamiento30.000 m³/h
DBO5 del agua bruta (base)340 mg/l
Sólidos en suspensión del agua bruta (base)300 mg/l

ParámetroValor exigido
DBO5 (agua tratada)< 30 mg/l
Sólidos en suspensión (agua tratada)< 35 mg/l
Sequedad de fangos deshidratados> 20 % (peso sólidos secos)
Estabilidad de fangos< 40 % (peso sólidos volátiles)

FICHA ADMINISTRATIVA*

* La Sociedad Mercantil Estatal Aguas de las Cuencas de España (ACUAES) tiene encomendada por el Ministerio de Transición Ecológica y Reto Demográfico, que ejerce la tutela sobre la sociedad estatal a través de la Dirección General del Agua.



SITUACIÓNEn explotación
Obra Ampliación de la E.D.A.R.UTE FERROVIAL AGROMÁN, S.A.  & CADAGUA S.A. & JUAN RAMIREZ PROYECTOS Y CONSTRUCIONES S.A.
Presupuesto vigente (IVA incluido)20.799.135,56 €
Aprobación técnica del Proyecto 31/03/2009
Dirección de obraPROINTEC, S.A.
Presupuesto vigente (IVA incluido)222.113,26 €
Fecha adjudicación contrato12/04/2012
Consultoría y asistencia técnica para la redacción del proyectoPYCSA, S.A y BIO, Ingenieros, S.L
Presupuesto vigente (IVA incluido)527.179,08 €
Fecha adjudicación contrato26/04/2006
Vigilancia y control de la obraPROINTEC, S.A.
Presupuesto vigente (IVA incluido)640.817,99 €
Fecha adjudicación contrato05/08/2009



INTERÉS GENERAL

Las obras definidas en el proyecto fueron declaradas de Interés General por el Real Decreto Ley 9/1998, de 28 de agosto.
