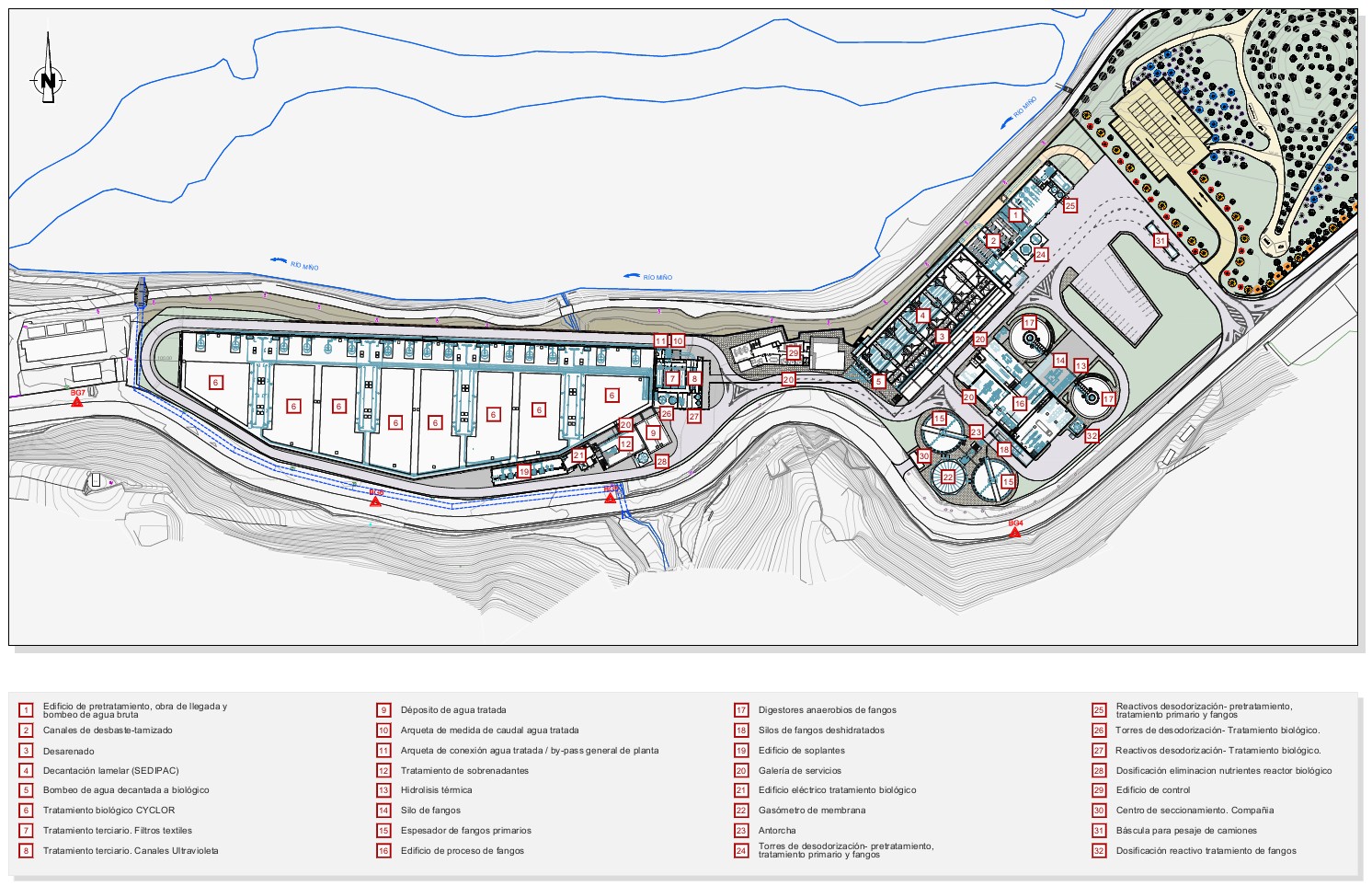

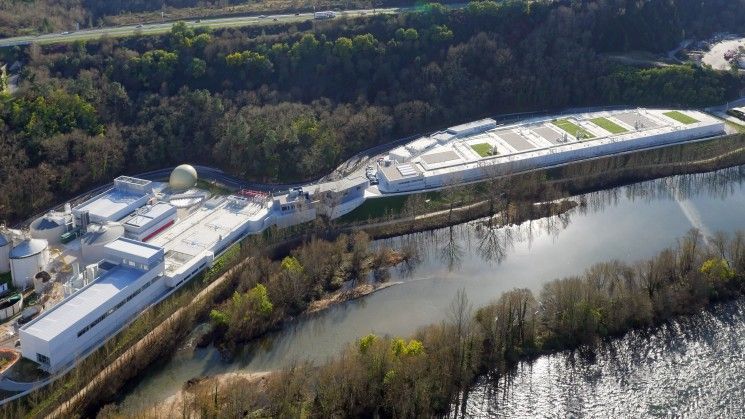

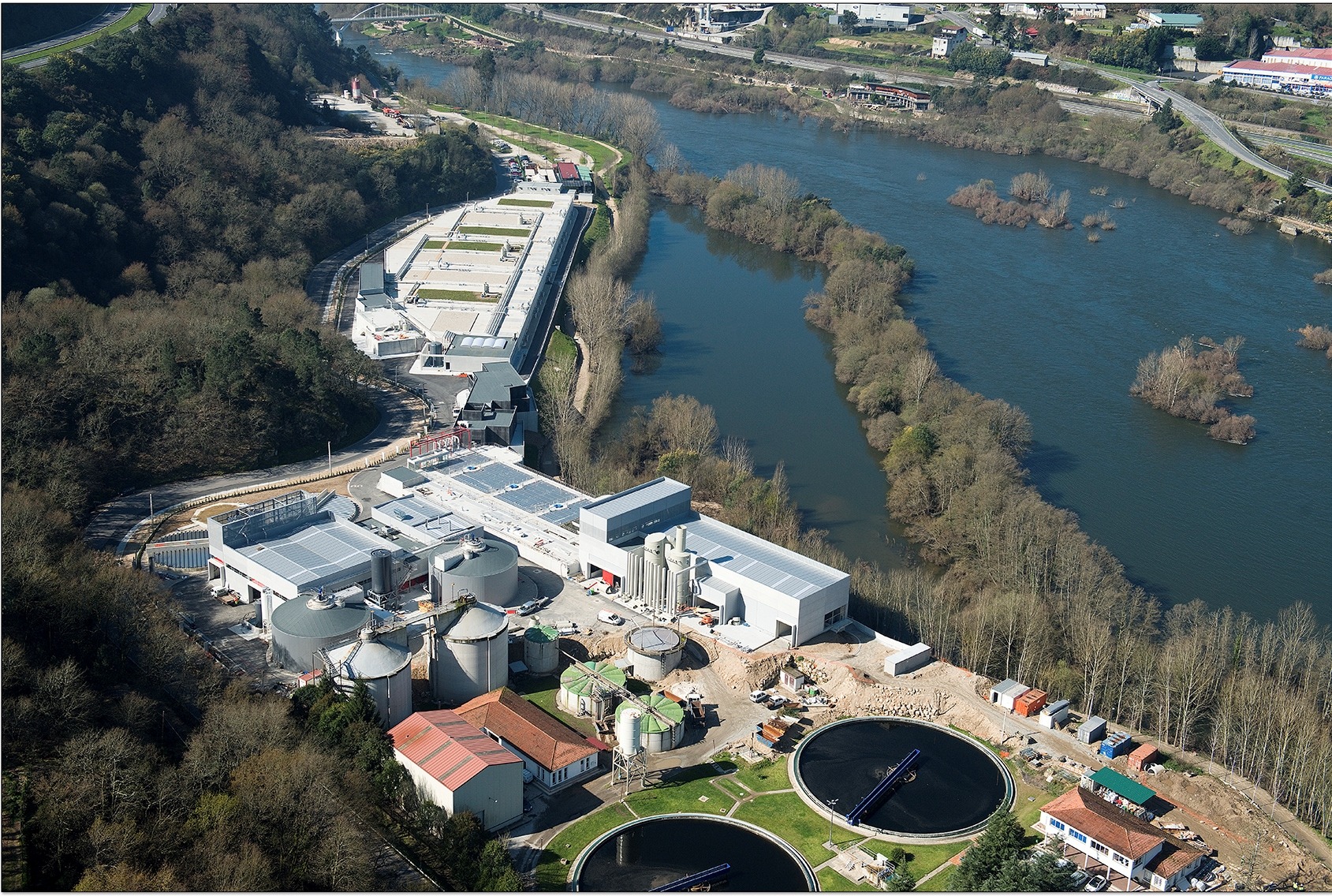

EDAR de Ourense y colectores generales de la margen derecha del río Miño

La obra complementaria contempla tres colectores:

1. El Colector Secundario Cudeiro (hormigón armado Clase IV Ø 1.000 mm, 251,67 m), paralelo al colector de fibrocemento Ø 800 mm existente, que se deja fuera de servicio con retirada conforme a los protocolos de gestión de materiales con amianto;
2. El Colector Secundario Camino Real Cudeiro (34,41 m de PVC Ø 400 mm), que intercepta los vertidos directos al arroyo de Oira;
3. El Colector Secundario Río Nocelo (77,72 m de PVC Ø 400 mm), que recoge las acometidas de las naves industriales de la margen derecha.

Las actuaciones se agrupan en los aliviaderos de Puente Nuevo, Ribeiriño, Balneario (bombeo-aliviadero), Do Tinteiro y Quinto Puente, los tramos correspondientes del interceptor general de margen derecha, el cruce del Miño frente al Bombeo Do Couto y la propia Estación de Bombeo Do Couto.

El aliviadero de Puente Nuevo cuenta con dos tanques de tormenta de 445 m³ de volumen de control conjunto y colectores asociados de Ø 1.500 mm de hormigón armado; el Ramal 2 del Colector Secundario de Puente Nuevo (69,70 m, Ø 1.200 mm de hormigón armado Clase V) se integra en este bloque.

El aliviadero de Ribeiriño dispone de 55 m³ de volumen de retención, con un tramo de Ø 1.000 mm y otros de Ø 400 mm de hormigón armado Clase IV. El bombeo-aliviadero de Balneario aporta 230 m³ de retención y un colector de alivio de Ø 1.200 mm de hormigón armado Clase IV; el Colector Secundario de Balneario es de Ø 1.500 mm de hormigón armado Clase IV y 95,19 m.

El tramo Balneario – Cruce Miño – EDAR incluye 497,84 m de fundición dúctil Ø 200 mm, 122,25 m de hormigón armado Clase IV Ø 500 mm, la rehabilitación de 414,18 m de colector de fibrocemento Ø 800 mm y un tramo nuevo de 195,12 m de hormigón armado Clase IV Ø 800 mm.

El aliviadero Do Tinteiro cuenta con un tanque de tormentas de 350 m³ y vertido final al Miño mediante colector Ø 1.200 mm de 105,92 m. Por último, la Estación de Bombeo Do Couto consta de dos unidades de impulsión a la EDAR (750 l/s unitario), dos de impulsión a los tanques de tormentas (2.180 l/s unitario) y dos de reserva.

La solución comprende los colectores secundarios de Tarascón, Quintela y Eiras Vedras, los interceptores generales hasta el cruce del Miño frente a la EDAR de Reza, el doble cruce del Miño mediante dos conducciones de polietileno PE PN10 Ø 250 mm de 304,68 m cada una, los bombeos-aliviaderos de Tarascón (volumen de cámara de retención 258 m³, caudal de bombeo 40 l/s, 3 + 1 motobombas).

Además, el aliviadero de Eiras Vedras cuenta con 185 m³ de cámara de retención, compuerta de 0,3 × 0,3 m, un caudal de bombeo de 143 l/s y motobombas en configuración 4+1. La Arqueta de Control de Quintela completa el sistema regulando el caudal de su subcuenca antes de su incorporación al interceptor.

El efecto de estas estructuras se aprecia en los caudales máximos antes y después del control: en el Aliviadero de Tarascón se pasa de 4.305,20 a 40 l/s; en la Arqueta de Control de Quintela, de 795,31 a 50 l/s; y en el Aliviadero de Eiras Vedras, de 1.960,88 a 143,12 l/s. La diferencia, en todos los casos, es el caudal de aguas de tormenta que se alivia de forma controlada al río en lugar de sobrecargar el interceptor y la EDAR.

Se proyecta un tramo nuevo de 120 ml de PRFV Ø 500 y 600 mm, que se incorpora al Colector Secundario de Tarascón en el pozo PR-8. Adicionalmente se define la acometida eléctrica del bombeo del Cruce del Miño hasta la EDAR (≈ 300 m desde el CT 32C723 Vilanova, con ≈ 60 m de perforación dirigida bajo la N-120 y sus ramales).
