Tanque de Tormentas de Toledo

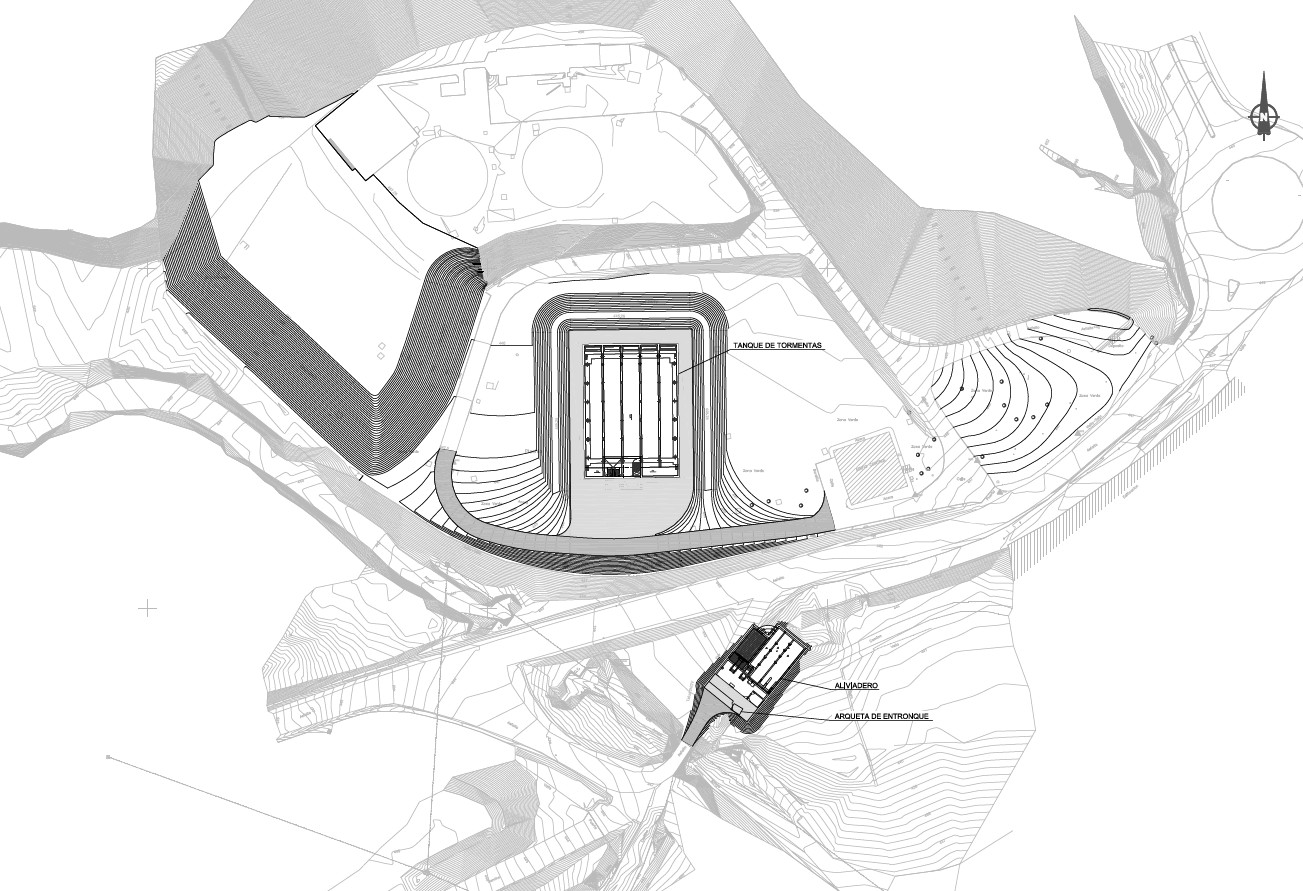

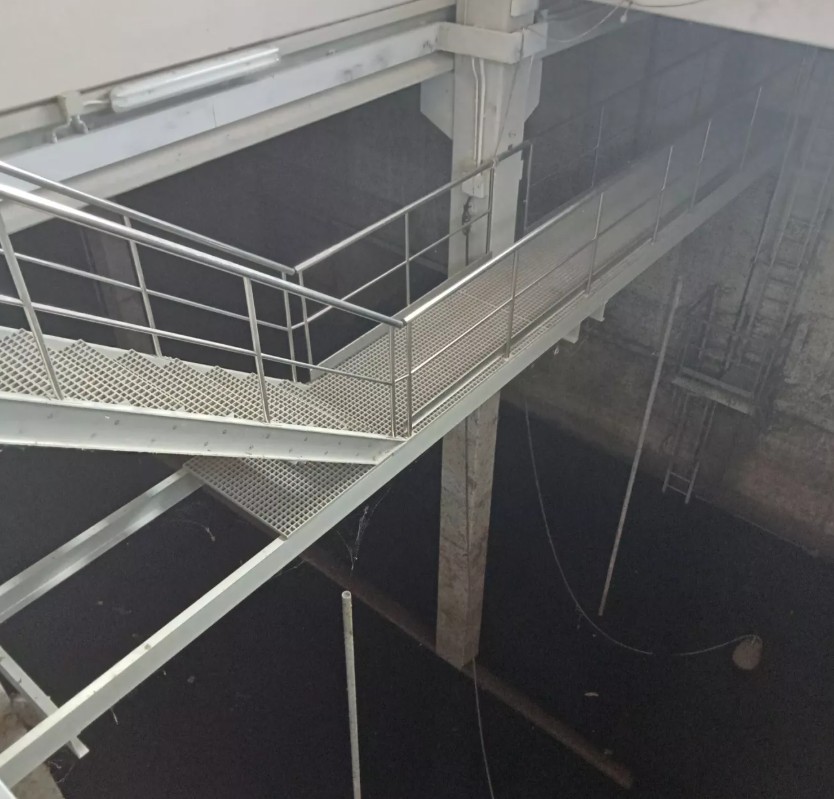

Depósito enterrado de planta rectangular y un único seno, con dimensiones libres de 38,50 m de longitud y 27,00 m de anchura, que garantiza los 6.000 m³ útiles resultantes del modelo hidráulico, con cota máxima de lámina de agua en +439,80 m. La solera tiene una inclinación del 1,5 %, conformando cinco carriles de limpieza transversales que vierten a un carril de limpieza general con pendiente del 3 %, el cual descarga en un foso de bombeo de un metro de profundidad.

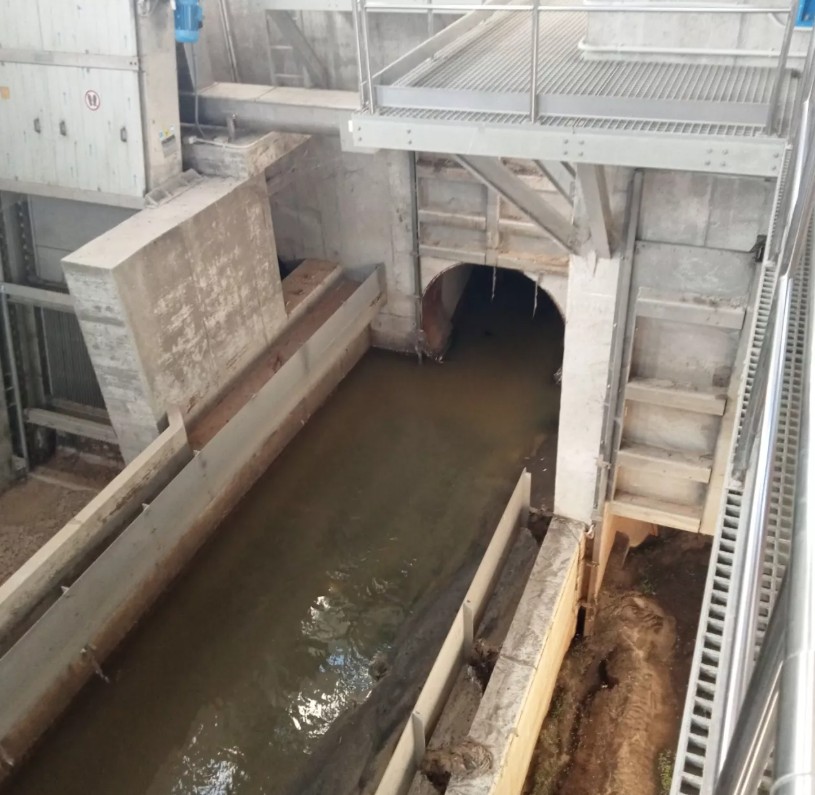

La derivación desde el colector de entrada se resuelve con una arqueta de derivación y reparto que disipa parte de la energía del agua. Como aislamiento del tanque se dispone una compuerta mural de 2 × 2 m en acero AISI-316L de accionamiento oleohidráulico. El vaciado se realiza mediante tres grupos sumergibles para aguas residuales de 15 kW, con caudal unitario de 750 m³/h y 7 m.c.a., que descargan en una arqueta de rotura desde la que se entrega el caudal, mediante un colector de hormigón armado Ø 800 mm, al colector emisario que conecta con la nueva EDAR de Estiviel. El tiempo estimado de vaciado del volumen de explotación de 6.000 m³ es de aproximadamente ocho horas.

Se disponen dos sistemas de limpieza complementarios:

1. El primero está formado por cinco hidroeyectores, uno por cada calle transversal, con bombas sumergibles de 22 kW y eyectores aire/agua DN 150 mm en acero galvanizado.
2. El segundo se constituye con cinco carriles transversales de 5,0 m de anchura y 35,9 m de longitud (pendiente 1,5 %) que vierten a un carril longitudinal de recogida del 3,0 % y 2,60 m de anchura.

Cada calle dispone de una tolva de 800 l/m a 5,60 m de altura, con llenado desde la red de agua de la EDAR de Lavaderos mediante tubería principal de PEAD Ø 120 mm y secundarias de acero inoxidable Ø 50 mm; se prevé además una acometida de agua potable de PEAD Ø 63 mm para limpieza manual.

Se disponen dos colectores:

• Colector de entrada al tanque: Ø 2.000 mm de hormigón armado, desde el pozo de gruesos, a una profundidad aproximada de 7,50 m, ejecutado mediante hinca de tubería.

• Colector de vaciado: Ø 800 mm de hormigón armado, desde una cámara de rotura de carga hasta el colector emisario existente, también mediante hinca, compartida con una canalización de abastecimiento Ø 63, un circuito de baja tensión y una canalización de comunicaciones.

El pozo de gruesos, de 9,00 × 5,00 m en hormigón armado, retira los sólidos de gran tamaño (> 10 cm) mediante una cuchara de 100 litros; sus paredes van protegidas con carriles ferroviarios y dispone de una arqueta de derivación con compuerta mural motorizada de 2,00 × 2,00 m.

El acondicionamiento del aliviadero existente configura tres calles separadas por dos muros vertedero: la calle central recibe el agua bruta del ovoide existente con un caudal máximo de cálculo de 18.000 m³/h, e incorpora una compuerta motorizada de 2 × 2 m, un sensor de nivel en la tubería Ø 2.000 mm, dos rejas autolimpiantes y un tornillo sinfín compactador de sólidos.

El edificio de explotación y control alberga el aliviadero, el pozo de gruesos y la sala de equipos eléctricos. Se trata de una nave de 22,80 × 16,15 m, con una sala de explotación de 320,30 m² y una sala de equipos eléctricos de 10,60 m² (superficie total 330,90 m²) y una altura libre de 5,35 m (4,25 m bajo el puente grúa).

El suministro eléctrico se realiza desde un centro de transformación con un transformador de 400 kVA. Las potencias principales son 178,2 kW para el cuadro del tanque de tormentas, 40,21 kW para el del aliviadero y 20 kW para el edificio de control; la compensación de energía reactiva se resuelve con un condensador fijo de 20 kVAr y baterías automáticas de 125 kVAr (tanque) y 25 kVAr (aliviadero).

El control se gobierna mediante un autómata programable modular con comunicaciones Ethernet y un sistema SCADA, con telecontrol remoto vía ADSL/VPN desde el Centro de Adquisición y Procesamiento de la Información de Toledo.
