Colectores y EDARs de Campo de Dalías

Reportaje fotográfico

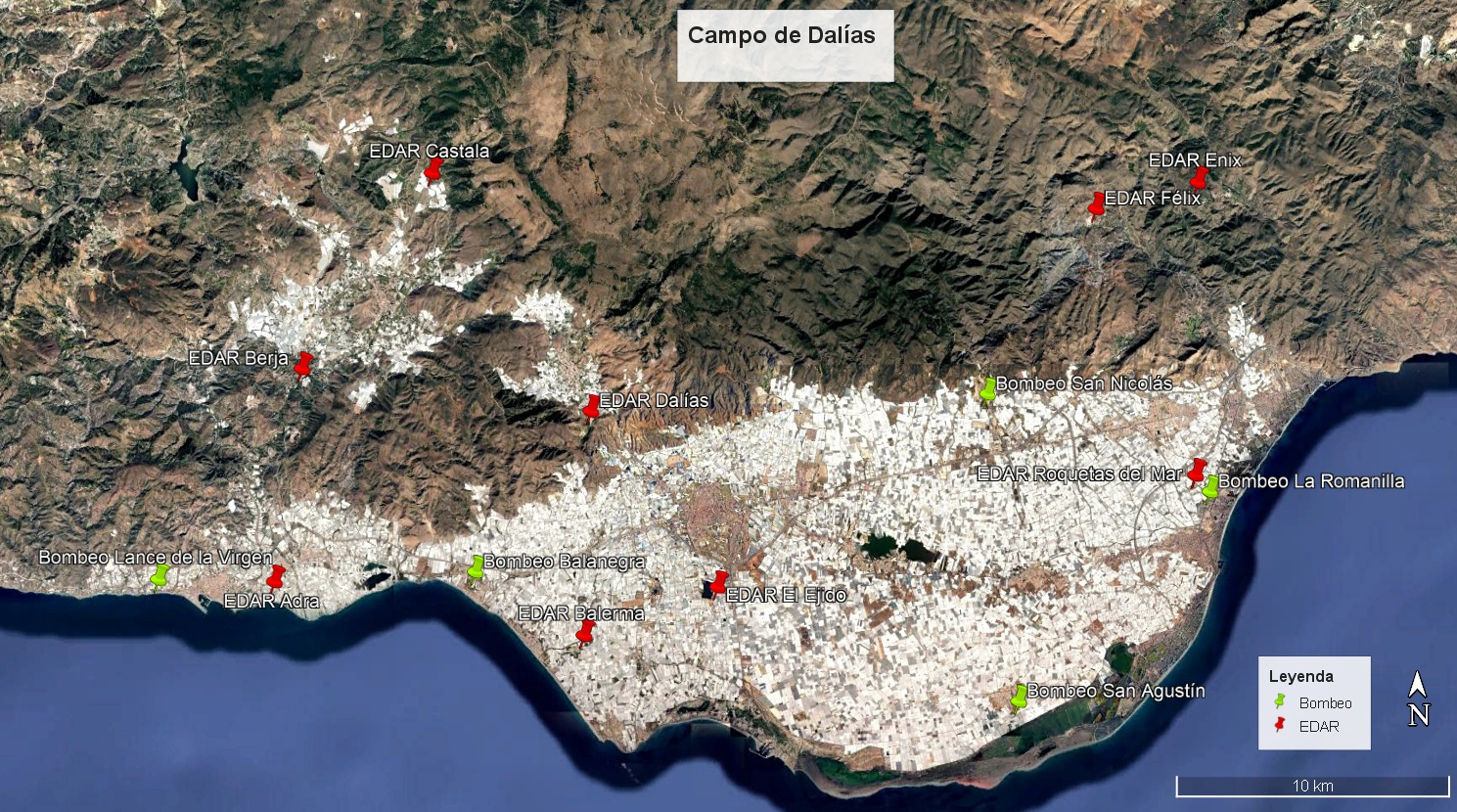

Vista aérea de toda la actuación

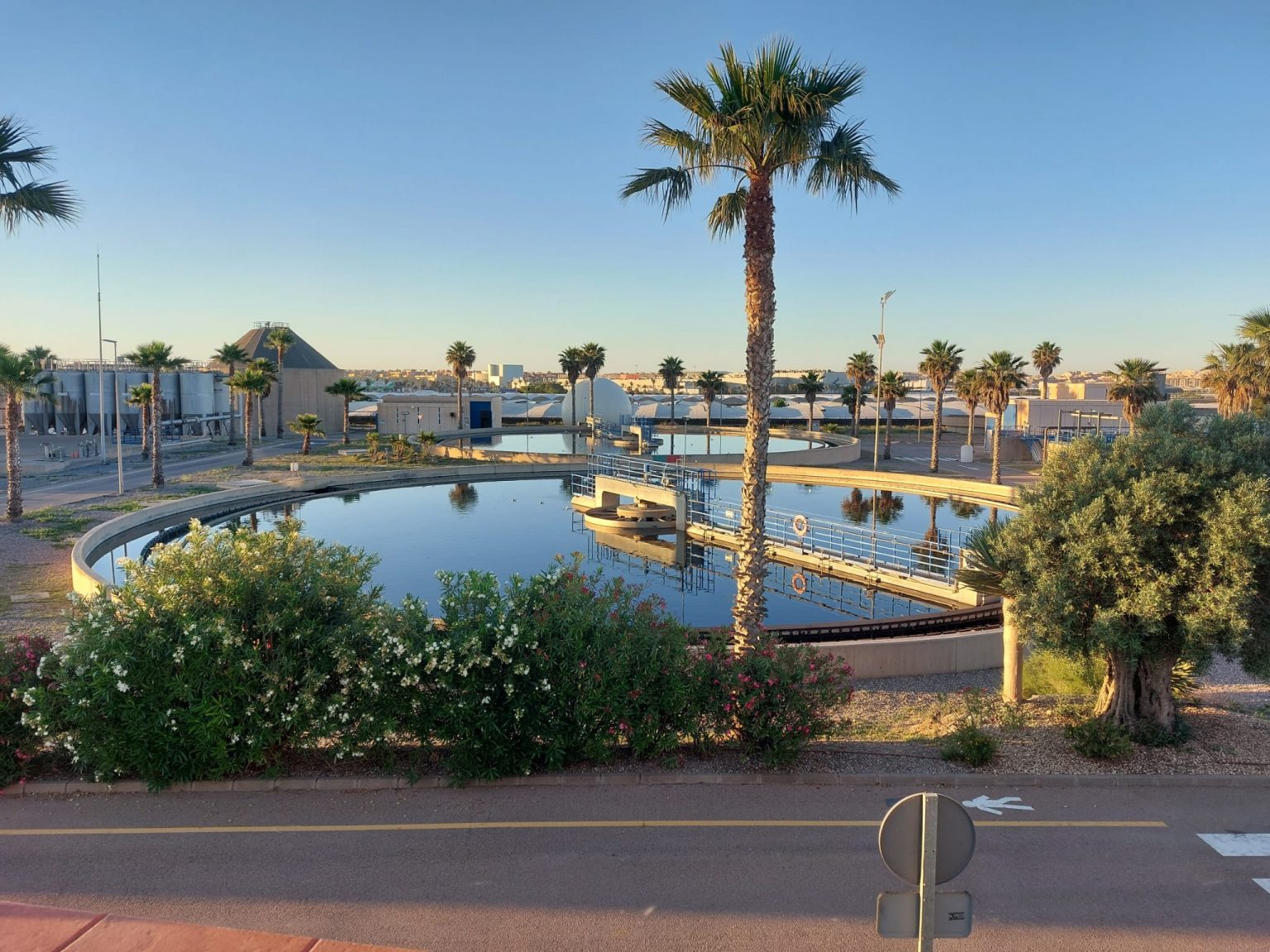

EDAR Roquetas del Mar

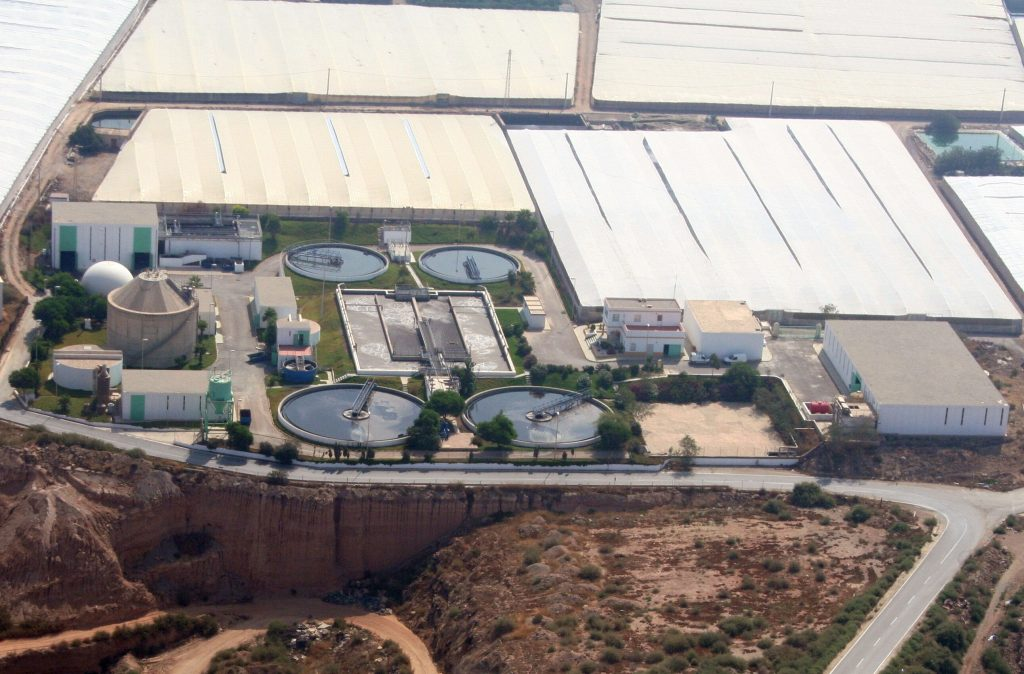

EDAR El Ejido

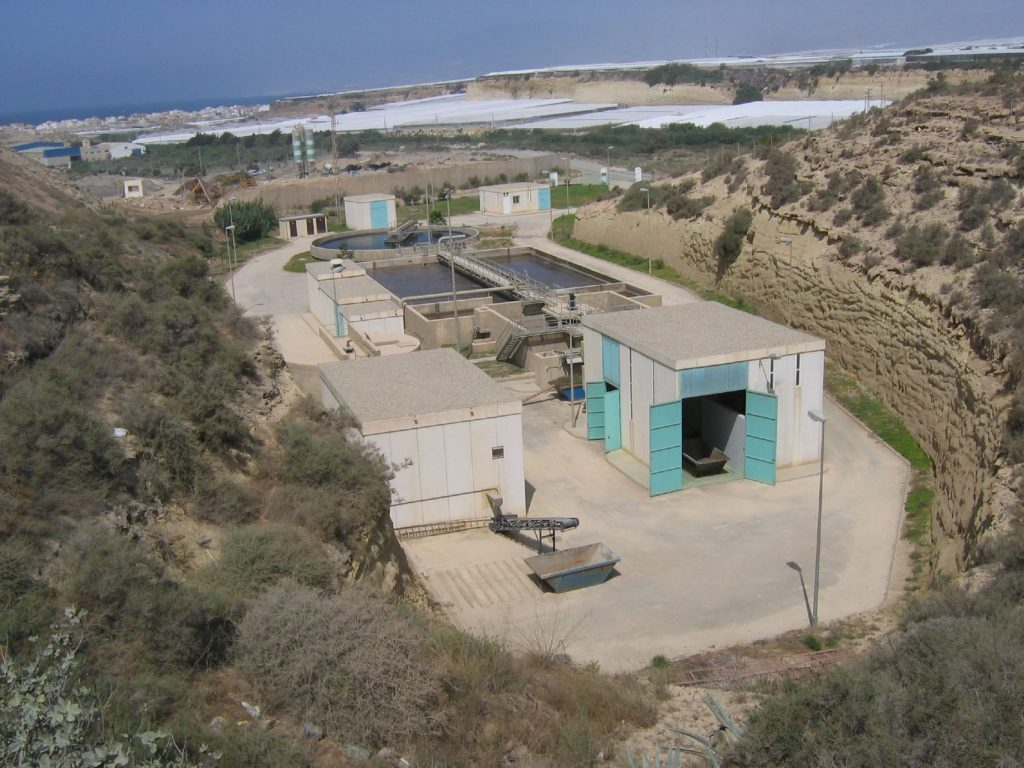

EDAR Balerma
Download

DESCRIPCIÓN Y OBJETO DE LA ACTUACIÓN

La actuación tiene por objeto la ejecución de la infraestructura necesaria para mejorar y completar el saneamiento integral del Campo de Dalías (Almería), mediante una red de colectores y estaciones elevadoras que transporta las aguas residuales de la red municipal de saneamiento hasta las EDAR existentes, así como el efluente depurado hasta los emisarios submarinos para su vertido al mar.

La justificación de la actuación responde al gran desarrollo económico y agrícola de la comarca, que obligó a redactar las correspondientes modificaciones y un Proyecto de Obras Complementarias (autorizado el 2 de agosto de 2002) para incorporar avances tecnológicos en materia electromecánica, resolver las oscilaciones del golpe de ariete derivadas de los reajustes de cotas y trazados, acometer nuevas conexiones generales de saneamiento, ejecutar el aliviadero del emisario terrestre de La Ventilla, acondicionar los centros de transformación existentes y atender al mantenimiento de las estaciones elevadoras que se iban poniendo en servicio antes de la finalización de la obra principal.

En conjunto, la actuación abarca una superficie de 200 km² y comprende la ejecución de 80 km de conducciones (35 km por gravedad y 45 km a presión), 18 estaciones de bombeo con sus correspondientes acometidas de media tensión e instalaciones electromecánicas y eléctricas, así como las infraestructuras complementarias asociadas al sistema de depuración y vertido del Poniente Almeriense.

DESCRIPCIÓN GENERAL DE LA ACTUACIÓN

  1. T. M. Roquetas de Mar - Aducciones a la EDAR de Roquetas de Mar mediante el Área Sur y Área Norte. Los vertidos se transportan al emisario submarino de La Romanilla mediante emisario general, arqueta de reparto, emisario terrestre La Romanilla, conexiones y un tramo inicial del emisario terrestre Ventilla.
  2. T. M. Vícar - Aducción de los núcleos de Puebla de Vícar y La Gangosa mediante el colector Vícar, que finaliza en la EDAR de Roquetas de Mar.
  3. T. M. La Mojonera - Aducciones de los núcleos de San Nicolás, El Viso y La Mojonera mediante colector San Nicolás. Impulsión San Nicolás, colector Venta Viso, red municipal existente.
  4. T. M. El Ejido - Aducciones a la EDAR de Roquetas y a la EDAR de Balerma mediante sus correspondientes estaciones elevadoras e impulsiones. Vertidos: aliviadero y estación de bombeo Paraíso a emisario existente de Guardias Viejas y emisario terrestre EDAR Balerma hasta el emisario submarino de Balerma.
  5. T. M. Berja - Aducción del núcleo de Balanegra a la EDAR Balerma mediante estación de bombeo de Balanegra e impulsión hasta arqueta de conexión de la impulsión de Balerma.
  6. T. M. Adra - Aducciones a la EDAR de Adra desde los núcleos de El Toril, Lance de la Virgen, Adra y Puente del Río mediante sus colectores, estaciones elevadoras e impulsiones. Los vertidos depurados se conducen, mediante estación de bombeo. e impulsión, a la estación de bombeo municipal junto al edificio Géminis, origen del emisario submarino.
  7. T. M. Dalías - Aducción del núcleo de Dalías a la EDAR Dalías mediante colector, estación de bombeo e impulsión. Vertidos mediante emisario corto a la rambla de Almecete.

Las conducciones se han ejecutado mediante tubos de sección circular en fibrocemento y PVC para saneamiento por gravedad, y en fundición dúctil, PVC orientado y poliéster centrifugado para las conducciones a presión. Se han ejecutado pozos de registro en todos los cambios de alineación de las conducciones por gravedad, y arquetas para alojamiento de elementos de aireación y desagüe en las conducciones a presión.

Como elementos complementarios incorporados en el Proyecto de Obras Complementarias se incluyen nuevas acometidas generales de saneamiento por una longitud total de 5.736,68 m de tubería de PVC, con diámetros comprendidos entre 250 y 600 mm.

La actuación se complementa con nueve EDARs (Roquetas del mar, El Ejido, Adra, Balerma, Enix, Félix, Berja, Vícar, La Mojonera), dimensionadas para la población del año 2014, con los siguientes procesos de tratamiento:



EDARTipo de depuraciónElementos de depuraciónElementos línea de fangos
Roquetas del marFangos activosDesbaste, decantadores primarios, reactores biológicos, decantadores secundariosEspesamiento fangos primarios por gravedad y flotación, mezcla y digestión anaerobia de fangos, deshidratación de fangos.
El EjidoFangos activosDesbaste, decantadores primarios, reactores biológicos, decantadores secundariosEspesador por gravedad, deshidratación con filtros banda
AdraAireación prolongadaDesbaste, reactores biológicos, decantadores secundariosEspesador por gravedad, deshidratación con filtro banda
BalermaFangos activosDesbaste, reactores biológicos, decantador secundarioDigestor aerobio, espesador por gravedad, deshidratación con filtro banda
EnixLechos bacterianosDesbaste, lechos bacterianos y decantador secundarioDecantador digestor
FélixLechos bacterianosDesbaste, lechos bacterianos y decantador secundarioDecantador digestor
BerjaAireación prolongadaPretratamiento completo (tamizado y desarenado-desengrasado), seguido directamente de reactores biológicos de aireación prolongada y decantación secundaria. [1, 2, 3]Espesamiento por gravedad de los fangos en exceso y posterior deshidratación mecánica
VícarFangos activosDesbaste y desaeración en el pretratamiento, tratamiento biológico en reactores aerobios mezclados y decantación secundariaEspesamiento de los fangos sobrantes y deshidratación mediante filtros prensa o centrífugas
La MojoneraFangos activosCanal de pretratamiento (tamizado de sólidos), reactores de aireación biológicaConcentración del fango mediante espesadores y deshidratación



* Además, existe un tratamiento terciario en las EDAR de Roquetas de Mar y El Ejido: compuesto por procesos de microfiltración y ósmosis inversa.

Las nueve estaciones elevadoras (San Nicolás, Adra – EDAR Adra, EDAR Adra – Adra, Balanegra – Balerma, Urbanización Aguadulce, Salinas, Urbanización Roquetas de Mar, Romanilla, San Agustín) se han ejecutado de hormigón armado, de sección rectangular y enterradas. Están compuestas por un pozo de bombeo y una arqueta de válvulas adosada, que alojan los grupos motobombas sumergibles y la valvulería de corte respectivamente.

Las instalaciones eléctricas están integradas por acometidas eléctricas, centros de transformación del tipo prefabricado, cuadros generales y centros de control de motores, así como las líneas de fuerza y control.

Las aguas procedentes de la EDAR de Roquetas de Mar vierten al mar a través de dos emisarios submarinos, La Romanilla y Ventilla.

El emisario terrestre de La Romanilla, incluido en proyecto, dispone de un tramo inicial de 203,00 m de tubería de fundición de 1.000 mm y un tramo final de 2.500 m de tubería de 600 mm; ambos separados por una arqueta de partición o carga.

El Proyecto de Obras Complementarias incluye un emisario terrestre de La Ventilla de 420,00 m de longitud, formado por tubería de fundición dúctil de 800 mm de diámetro enterrada en zanja sobre cama de arena.

PARÁMETROS DE DISEÑO Y RESULTADOS A OBTENER



ParámetroValor
Superficie de actuación200 km²
Longitud total de conducciones80 km
Conducciones por gravedad35 km
Conducciones a presión45 km
Estaciones de bombeo18 ud
Año horizonte de diseño de EDAR2014
DBO525 mg/l
SS35 mg/l

EDARCaudal de diseño (m3/día)Población de diseño (hab-eq)
Roquetas del mar22.225111.124
El Ejido12.45962.296
Adra6.96034.800
Balerma4.06912.458
Enix67330
Félix6700
Berja2.64013.200
Vícar4.50022.500
La mojonera3.00015.000

EDARMicrofiltración (m³/día)Ósmosis inversa (m³/día)
Roquetas de Mar13.5006.000
El Ejido9.0006.000

FICHA ADMINISTRATIVA*

* La Sociedad Mercantil Estatal Aguas de las Cuencas de España (ACUAES) tiene encomendada por el Ministerio de Transición Ecológica y Reto Demográfico, que ejerce la tutela sobre la sociedad estatal a través de la Dirección General del Agua.

SITUACIÓNEjecutada
ObraPLODER UICESA, SA
Presupuesto vigente (IVA incluido)9.039.481,19 €
Aprobación técnica del Proyecto 09/06/1998



INTERÉS GENERAL

La actuación figura entre las incluidas en el Anexo II de la Ley 11/2005, de 22 de junio, por la que se modifica la Ley 10/2001, de 5 de julio, del Plan Hidrológico Nacional, de interés general del estado con el nombre de "Saneamiento, depuración y reutilización de aguas del Campo de Dalías".
