Colectores y EDARs de Navas del Marqués

Reportaje fotográfico

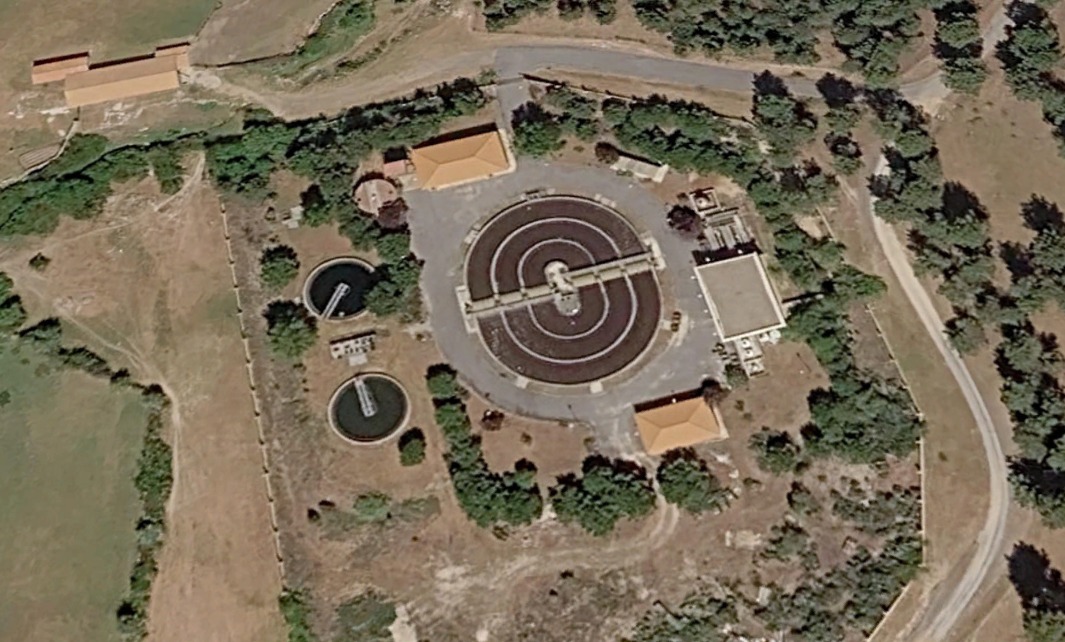

Vista aérea EDAR Barrio Estación

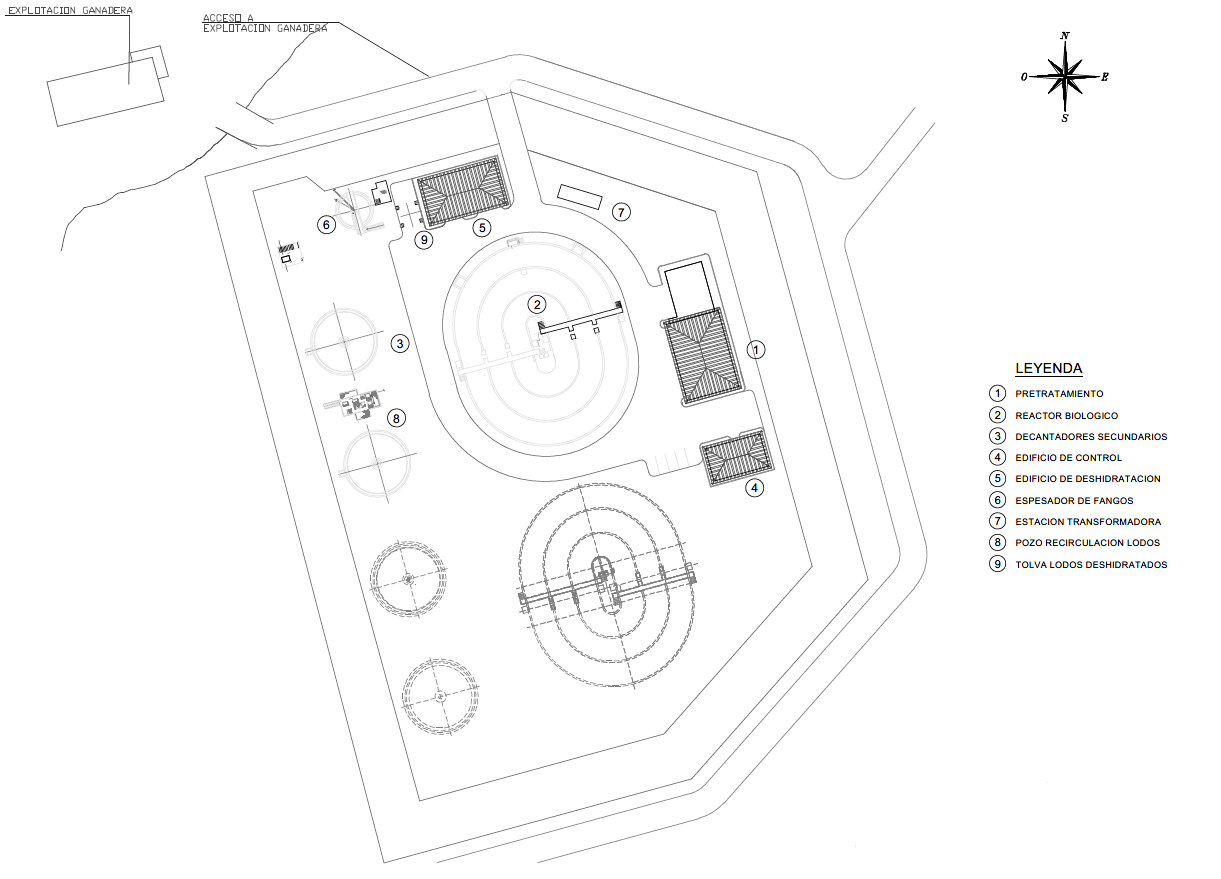

Planta general EDAR Barrio Estación

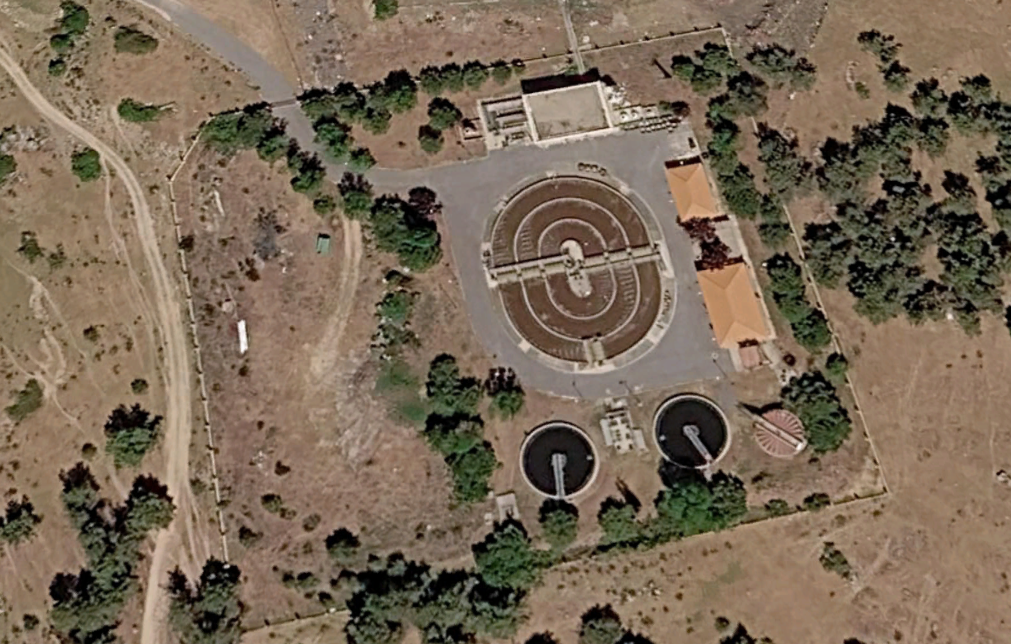

Vista aérea EDAR Población

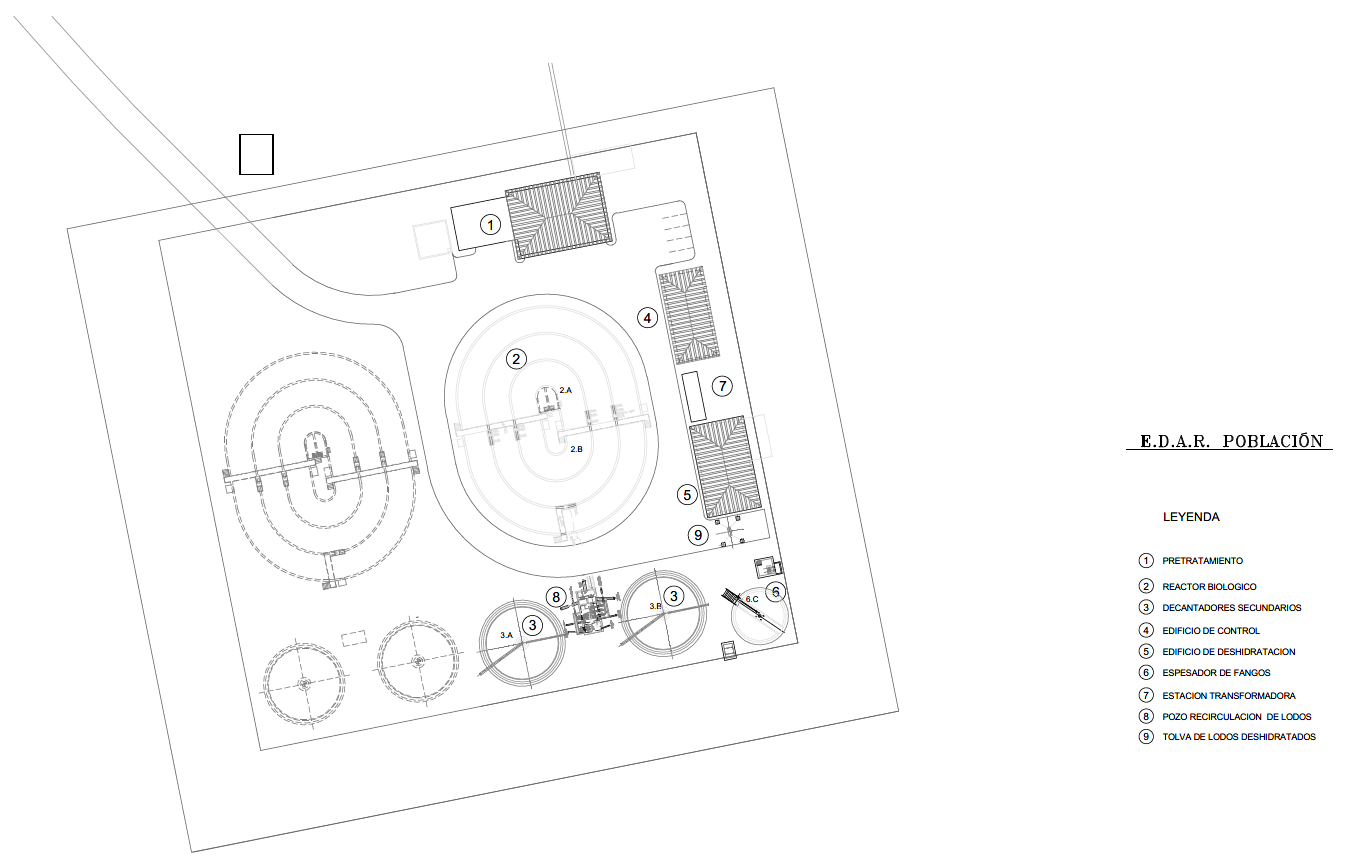

Planta general EDAR Población

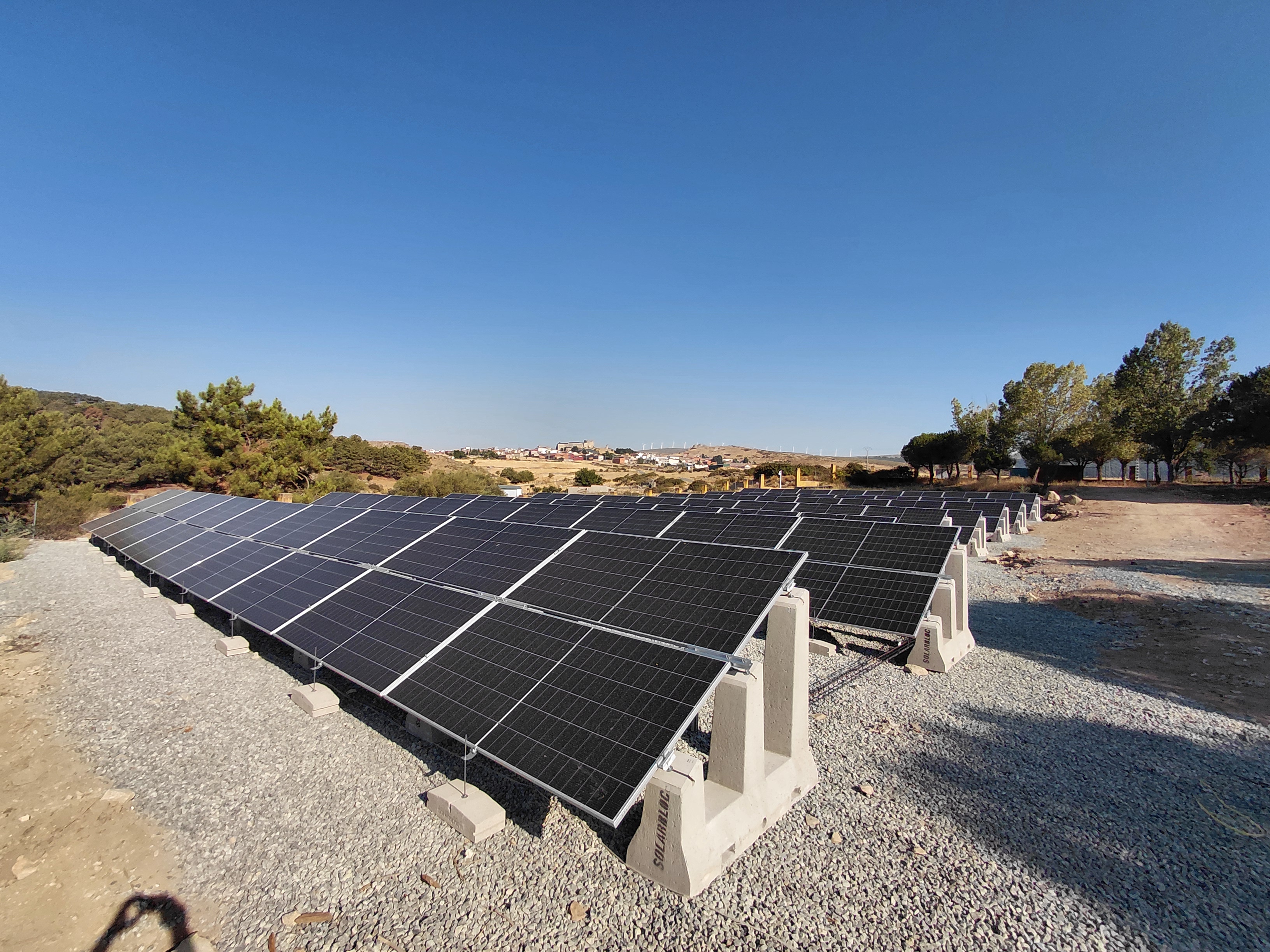

Panales fotovoltaicos

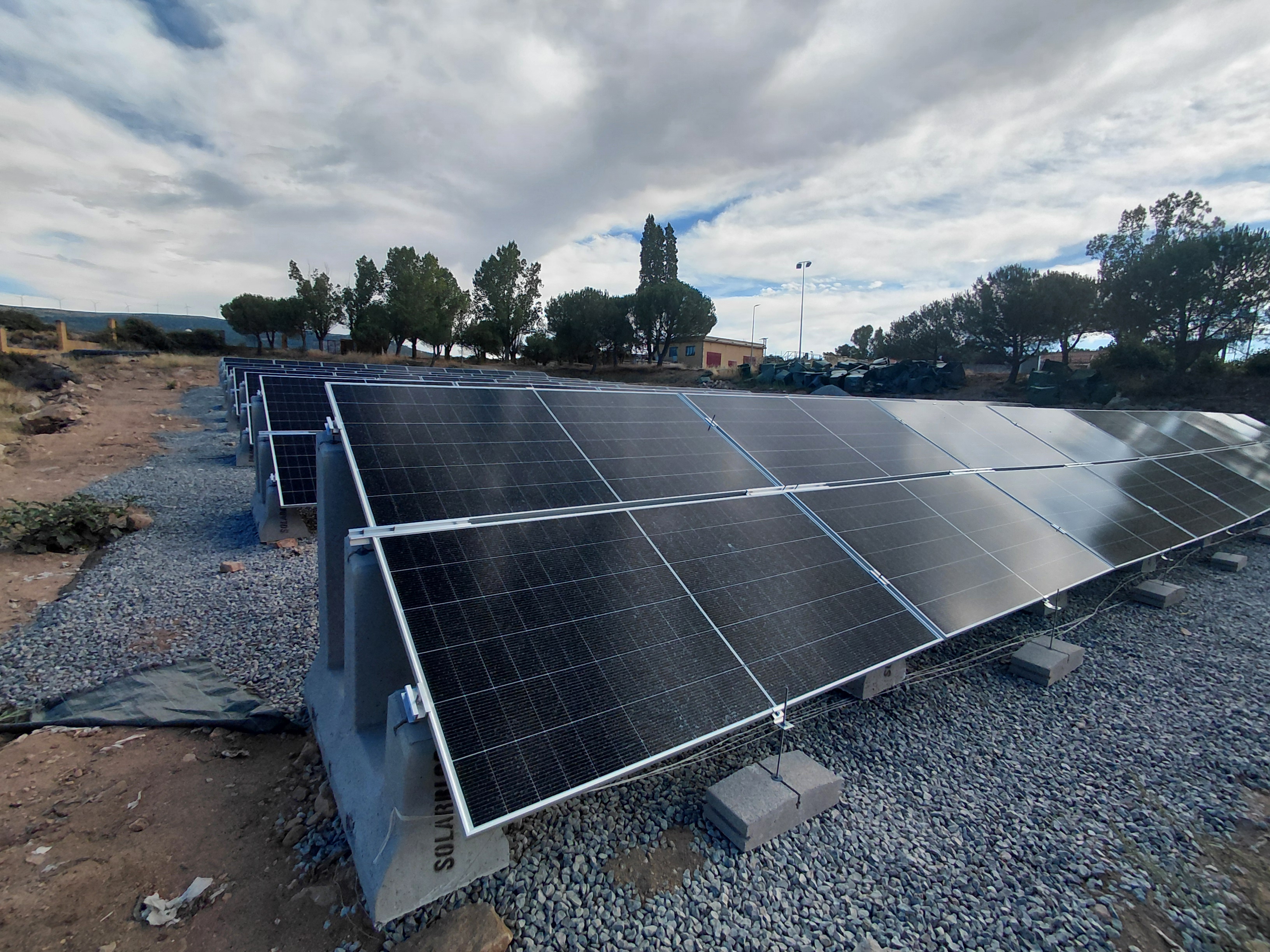

Instalación fotovoltaica
Download

DESCRIPCIÓN Y OBJETO DE LA ACTUACIÓN

La actuación comprende la ejecución de la EDAR Población para tratar los vertidos de la vertiente Este y la ejecución de la EDAR Barrio de la Estación para tratar los vertidos de la vertiente Oeste.

La EDAR Población evita la ejecución del tramo del Colector Este a través del término de Valdemaqueda, cuya autorización no resulta posible por la afección a una Zona de Especial Protección para las Aves (ZEPA). La EDAR Barrio de la Estación mantiene el emplazamiento general previsto y completa el sistema de saneamiento mediante una solución independiente para esta vertiente.

Además, se ha ejecutado una instalación solar fotovoltaica, cuyo objetivo es autoabastecer parcialmente la demanda eléctrica de la estación depuradora mediante generación renovable en el propio recinto, reduciendo la energía adquirida de la red, el coste del término de energía y las emisiones de dióxido de carbono asociadas al consumo eléctrico.

DESCRIPCIÓN GENERAL DE LA ACTUACIÓN

La estación recibe los vertidos de la vertiente Este, el Ensanche Sur, las Eras de Santa Ana y el Polígono Industrial de Los Llanos. Los caudales llegan mediante el Colector de Los Llanos, de 1.021 m de longitud, ejecutado en hormigón en masa, y el Colector Unificado, de 1.071 m, ejecutado en poliéster reforzado con fibra de vidrio. Ambos colectores tienen 500 mm de diámetro.

La línea de agua comienza en una cámara de recepción a la que llega una tubería de 500 mm de diámetro. La cámara dispone de una compuerta manual y de un aliviadero de seguridad de 1,50 m conectado al by-pass general de 500 mm. A continuación, se dispone un pozo de gruesos de 9,6 m³ de volumen útil. Las gravas se extraen mediante una cuchara bivalva de 100 litros y se almacenan en un contenedor de 4,2 m³.

El desbaste grueso se desarrolla en dos canales de 600 mm de anchura, cada uno dimensionado para 319,16 m³/h. Cada canal incorpora una reja automática de 30 mm de paso y barrotes de 8 mm. El desbaste fino dispone igualmente de dos canales, equipados con tamices automáticos de 3 mm de paso y barrotes de 3 mm. El by-pass de desbaste incorpora una reja manual de 20 mm de paso y barrotes de 8 mm.

El desarenado y desengrasado se realiza en dos canales longitudinales aireados. Cada unidad trata un caudal máximo de 319,16 m³/h y un caudal medio de 79,79 m³/h, con 8,0 m de longitud útil, 16,40 m² de superficie horizontal y 33,19 m³ de volumen útil. La bomba de arenas impulsa 20,0 m³/h hasta el lavador-transportador. La aireación se realiza mediante tres aireadores de 14,0 m³/h de aire por unidad. Dos bombas de flotantes, de 6,0 m³/h a 5,0 m.c.a. cada una, impulsan las grasas al concentrador.

El tratamiento biológico se estructura en una línea y tres canales concéntricos. El reactor tiene 2.991,30 m³ de volumen útil, 4,30 m de anchura en cada canal, 31,40 m de anchura total, 39,90 m de longitud y 3,25 m de calado máximo. La aireación se efectúa mediante 127 discos accionados por cinco motorreductores, con 129,0 CV de potencia total instalada y 75,8 kW de potencia media absorbida. El tiempo de retención hidráulico es de 19 horas a caudal medio y la edad del fango es de 14,3 días.

La decantación secundaria se efectúa en dos decantadores circulares de 13,5 m de diámetro, 143,14 m² de superficie y 455,42 m³ de volumen por unidad. La purga utiliza dos bombas, una de reserva, de 18,0 m³/h a 5,0 m.c.a. y 1,1 kW. La recirculación emplea tres bombas en servicio simultáneo de 80,0 m³/h a 3,5 m.c.a. y 2,0 kW por unidad.

Los fangos se concentran en un espesador por gravedad de 8,50 m de diámetro, 56,75 m² de superficie y 197,97 m³ de volumen. La alimentación a deshidratación se realiza mediante dos bombas helicoidales, una de reserva, regulables entre 3 y 10 m³/h a 15 m.c.a., con 1,5 kW de potencia. La deshidratación se efectúa con dos centrífugas, una de reserva, de 6,2 m³/h de capacidad máxima unitaria. Se producen 7,6 m³/día de fango al 20 %, que se almacena en una tolva de 25 m³.

Los vaciados y drenajes se bombean mediante dos bombas, una en servicio, de 36 m³/h a 8,0 m.c.a. y 2 kW. El agua de servicios se suministra mediante dos bombas simultáneas con un caudal total de 10 m³/h a 40 m.c.a. La desodorización emplea un ventilador de 22.000 m³/h y 15 kW y un depósito con 4.000 kg de carbón activo.

Los depuradora recibe los vertidos provenientes de la vertiente Oeste, el Barrio de la Estación, Ciudad Ducal y los ensanches 1, 2 y 3. Los caudales llegan mediante el Colector Oeste, de 1.925 m de longitud y poliéster reforzado con fibra de vidrio, y el Colector Ciudad Ducal, de 1.045 m y hormigón en masa. Ambos colectores tienen 500 mm de diámetro.

La línea de agua comienza en una cámara de recepción conectada a una tubería de 500 mm. La cámara integra una compuerta manual y un aliviadero de seguridad de 1,50 m conectado al by-pass general de 500 mm. El pozo de gruesos dispone de 7,8 m³ de volumen útil. Las gravas se extraen mediante cuchara bivalva de 100 litros y se almacenan en un contenedor de 4,2 m³.

El desbaste grueso dispone de dos canales de 500 mm de anchura, cada uno dimensionado para 264,16 m³/h y equipado con una reja automática de 30 mm de paso y barrotes de 8 mm. El desbaste fino se realiza en dos canales con tamices automáticos de 3 mm de paso y barrotes de 3 mm. El canal de by-pass incorpora una reja manual de 20 mm de paso y barrotes de 8 mm.

El desarenado y desengrasado se desarrolla en dos canales longitudinales aireados. Cada unidad trata 264,16 m³/h de caudal máximo y 66,04 m³/h de caudal medio, y presenta 8,0 m de longitud útil, 16,40 m² de superficie horizontal y 33,19 m³ de volumen útil. La bomba de arenas impulsa 20,0 m³/h. Tres aireadores aportan 14,0 m³/h de aire por unidad. Dos bombas de flotantes, de 6,0 m³/h a 5,0 m.c.a., impulsan las grasas al concentrador.

El tratamiento biológico está constituido por una línea y tres canales concéntricos. El reactor tiene 2.486,68 m³ de volumen útil, 4,50 m de anchura en cada canal, 32,60 m de anchura total, 40,60 m de longitud y 2,55 m de calado máximo. La aireación utiliza 102 discos accionados por cuatro motorreductores, con 120,0 CV de potencia total instalada y 60,9 kW de potencia media absorbida. El tiempo de retención hidráulico es de 19 horas a caudal medio y la edad del fango es de 14,4 días.

La decantación secundaria dispone de dos decantadores circulares de 12,8 m de diámetro, 128,68 m² de superficie y 407,70 m³ de volumen por unidad. Cada mecanismo perimetral tiene 0,18 kW. La purga utiliza dos bombas, una de reserva, de 15,0 m³/h a 5,3 m.c.a. y 1,1 kW. La recirculación emplea tres bombas en servicio simultáneo de 70,0 m³/h a 4,0 m.c.a. y 2,0 kW por unidad.

La línea de fangos incorpora un espesador por gravedad de 7,00 m de diámetro, 38,48 m² de superficie y 130,94 m³ de volumen. Dos bombas helicoidales, una de reserva, alimentan la deshidratación con un caudal regulable de 3 a 10 m³/h a 15 m.c.a. y 1,5 kW. Dos centrífugas, una de reserva, presentan una capacidad máxima unitaria de 6,2 m³/h. La producción es de 6,3 m³/día de fango al 20 %, almacenado en una tolva de 25 m³.

Los vaciados y drenajes se bombean mediante dos bombas, una en servicio, de 25 m³/h a 9,0 m.c.a. y 2 kW. El agua de servicios se suministra mediante dos bombas simultáneas con un caudal total de 10 m³/h a 40 m.c.a. La desodorización emplea un ventilador de 22.000 m³/h y 15 kW y un depósito con 4.000 kg de carbón activo.

El generador fotovoltaico está formado por 158 módulos monocristalinos. La potencia pico total documentada es de 86,90 kWp. De la relación entre la potencia total y el número de módulos resulta una potencia unitaria de 550 Wp por módulo. Los módulos se conectan en series o ramales en paralelo, dentro de los rangos de tensión e intensidad de entrada de los inversores. La producción anual prevista asciende a 136.285,60 kWh/año, de los cuales se estima que 115.725,58 kWh/año serán autoconsumidos en la propia instalación.

Los módulos se disponen sobre soportes prefabricados de hormigón. En la parte instalada sobre cubierta se evita, en la medida de lo posible, perforar los edificios.

La corriente continua generada por los módulos se transforma en corriente alterna mediante inversores y se inyecta en la instalación eléctrica interior de la EDAR. La solución comprende el generador, inversores y optimizadores, estructura soporte, instalación eléctrica de corriente continua, instalación eléctrica de corriente alterna, sistema de monitorización, puesta a tierra y sistema de seguridad contra el robo de cables.

PARÁMETROS DE DISEÑO Y RESULTADOS A OBTENER

PárametroValor
Caudal diario3.830 m³/día
Caudal medio horario159,58 m³/h
Caudal punta / máximo de entrada638,32 m³/h
Caudal mínimo horario79,79 m³/h
Caudal máximo a tratamiento biológico239,37 m³/h
Habitantes equivalentes22.341 h-e
Año horizonte2008
DBO5 media / máxima350 / 525 mg/l; 1.340,5 kg/día
SST media / máxima350 / 525 mg/l; 1.340,5 kg/día
N-NTK60,0 mg/l; 229,8 kg/día
Fósforo total12,0 mg/l; 46,0 kg/día

PárametroValor
Caudal diario3.170 m³/día
Caudal medio horario132,08 m³/h
Caudal punta / máximo de entrada528,32 m³/h
Caudal mínimo horario66,02 m³/h
Caudal máximo a tratamiento biológico198,12 m³/h
Habitantes equivalentes18.491 h-e
Año horizonte2008
DBO5 media / máxima350 / 525 mg/l; 1.109,50 kg/día
SST media / máxima350 / 525 mg/l; 1.108,50 kg/día
N-NTK60,0 mg/l; 190,20 kg/día
Fósforo total12,0 mg/l; 38,0 kg/día



ParámetroObjetivo de calidad
DBO5≤ 25 mg/l
DQO< 125 mg/l
Sólidos en suspensión≤ 35 mg/l
N-NTK< 10 mg/l
Nitrógeno total≤ 15 mg/l
Fósforo total≤ 2 mg/l
Fango deshidratado20 % de sólidos secos

ParámetroValor
Número de módulos158 unidades
Potencia unitaria550 Wp
Potencia pico total86,90 kWp
Consumo eléctrico anual298.012,03 kWh/año
Producción específica calculada1.568,30 kWh/kWp·año
Producción fotovoltaica anual prevista136.285,60 kWh/año
Energía autoconsumida115.725,58 kWh/año
Producción sobre consumo anual45,73%
Ratio de autoconsumo84,91%
Emisiones actuales asociadas al consumo77.483,13 kg CO₂/año
Emisiones futuras estimadas47.394,48 kg CO₂/año
Reducción anual de emisiones30.088,65 kg CO₂/año
Reducción porcentual38,83%

FICHA ADMINISTRATIVA

SITUACIÓNFinalizada
Obra EDAR“UTE NAVAS"(UTE  ALTEC EMPRESA DE CONSTRUCCIÓN Y SERVICIOS, S.A. Y CIDA HIDROQUIMICA, S.A.)
Inversión realizada (IVA incluido)11.851.958,69 €
BOE  información pública del proyecto BOE núm. 103, de 30 de  abril 1999
Acta de comprobación del replanteo22/09/2000
Fecha de adjudicación31/07/2000
Proyecto constructivo FVEmpresa de Transformación Agraria S.A.,S.M.E., M.P., (TRAGSA)
Inversión realizada EDAR Barrio Estación  (IVA incluido)131.767,40 €
Inversión realizada EDAR Población (IVA incluido)165.990,68 €



INTERÉS GENERAL

La actuación fue declarada de interés general por la Ley 22/1997, de 8 de julio, por la que se aprueban y declaran de interés general determinadas obras hidráulicas, concretamente en el Anexo II, 2.10 “Depuración de la cuenca del Alberche".



RESOLUCIÓN AMBIENTAL

Resolución de 12 de abril de 2002, de la Secretaría General de Medio Ambiente, sobre la evaluación de impacto ambiental del Proyecto de Colectores y EDAR de las Navas del Marqués, de la Confederación Hidrográfica del Tajo.
