Saneamiento de Granadilla

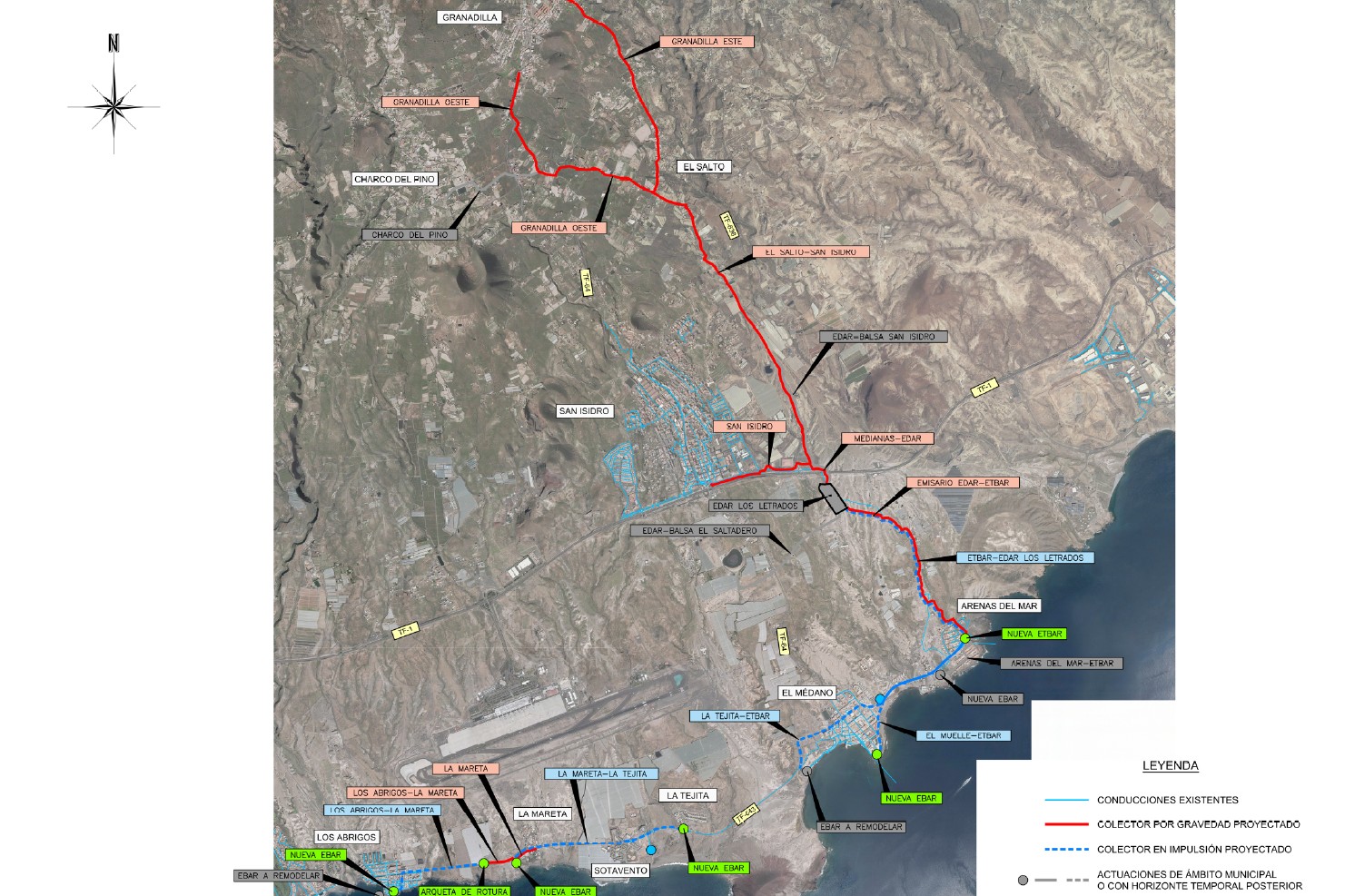

La solución consiste en proyectar nuevas conducciones en presión y en gravedad, así como nuevas estaciones de bombeo, para dotar al subsistema costa de todos los elementos necesarios para conducir sus caudales de aguas residuales hasta la ETBAR de Ensenada Pelada y, desde ésta, a la nueva EDAR de Los Letrados:

Por un lado, las 4 estaciones de bombeo cuentan con los siguientes pretratamientos:

1. Pozo de gruesos: Los sólidos que decanten se eliminarán mediante cuchara bivalva con capacidad 100 l.
2. Desbaste: de 30 mm de luz
3. Bombeo: que se diseñan para garantizar el almacenamiento de un volumen de agua correspondiente a 20 minutos a caudal máximo del año 2036.
4. Desodorización: mediante carbón activo impregnado

Por otro lado, se proyecta una nueva conducción de Fundición Dúctil clase C-64 DN200 mm en su tramo inicial en presión y de PVC corrugado SN-8 DN400. La longitud en presión es de 1.250 m y el tramo en gravedad de 410 m.

Por último, de La Mareta se construye una conducción en presión hasta La Tejita, diseñada de Fundición Dúctil clase C-64 y diámetro nominal DN250mm. La longitud aproximada son 2.100m..

La ETBAR de Ensenada Pelada se diseña para un caudal medio diario de 5.241 m3/día del subsistema costa, que corresponde a un caudal máximo de 214.48 l/s y una carga contaminante media de 52.408 e-h. Se construye para tener el siguiente pretratamiento:

1. Cámara de tranquilización: Con un volumen total de 13,32 m3
2. Pozo de gruesos: El pozo tiene forma piramidal y dimensiones interiores 2,0 x 3,5 m y altura útil de 2,7 m de lámina de agua. Los sólidos que decanten se eliminarán mediante cuchara bivalva con capacidad 300 l
3. Desbaste: se proyectan dos canales de funcionamiento automático y anchura 0,50 m dotados cada uno de ellos de: Reja automática de luz de paso 30 mm, limpieza mecánica y tamiz de tipo escalera con luz de paso 3 mm
4. Desarenado-desengrasado: La operación de desarenado y desengrasado se va a realizar en un mismo tanque. Se dispone de dos unidades de dimensiones unitarias 9.5 m x 2.7 m, con altura de agua 3,3 m.
5. Bombeo: El sistema formado por tres unidades (2+1) de bombas de cámara partida de 60,67 l/s a 120,79 m.c.a. para población fija, más otras dos unidades (1+1) de bombas de cámara partida idénticas suplementarias para población máxima.
6. Desodorización: El aire extraído será tratado mediante equipo de carbón activo impregnado.

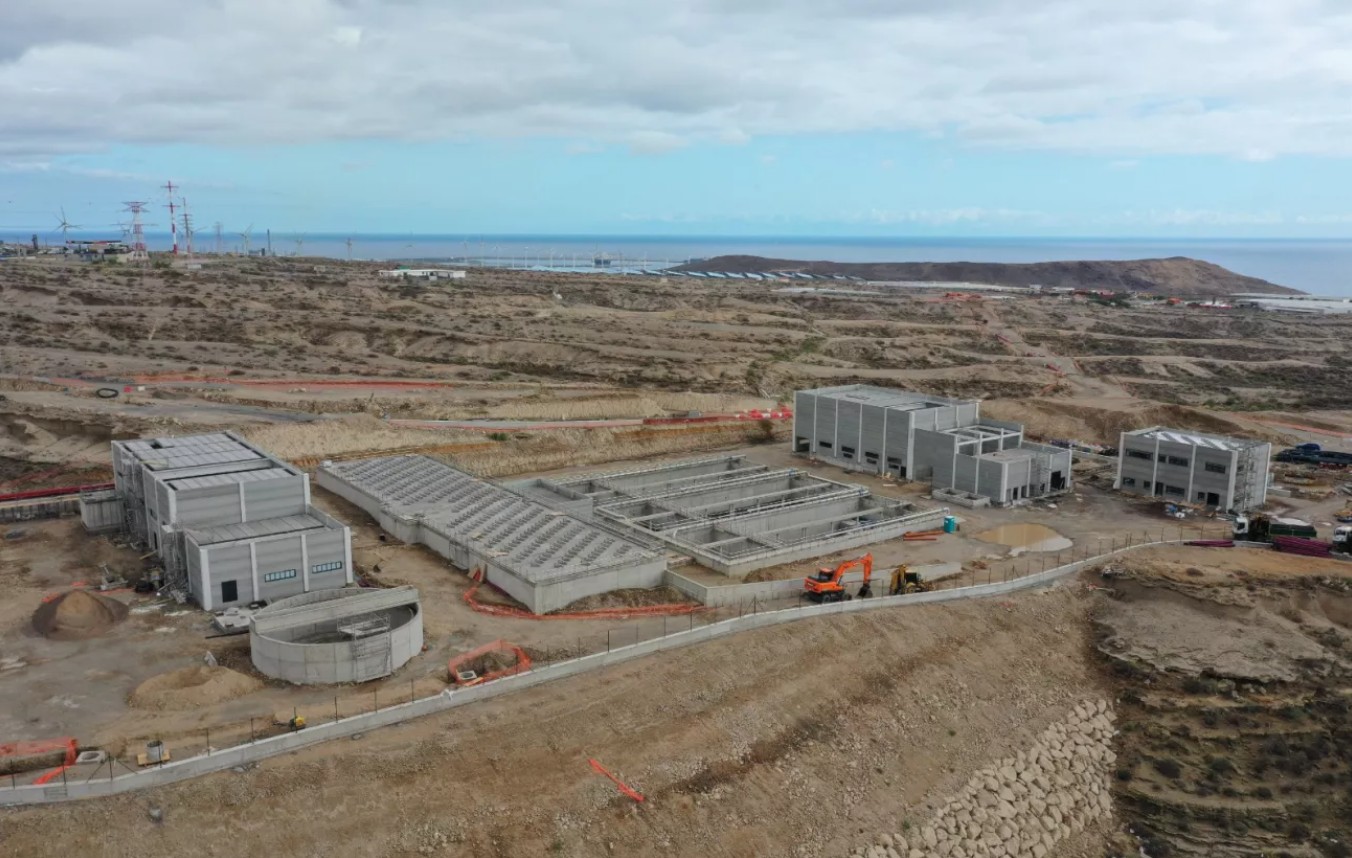

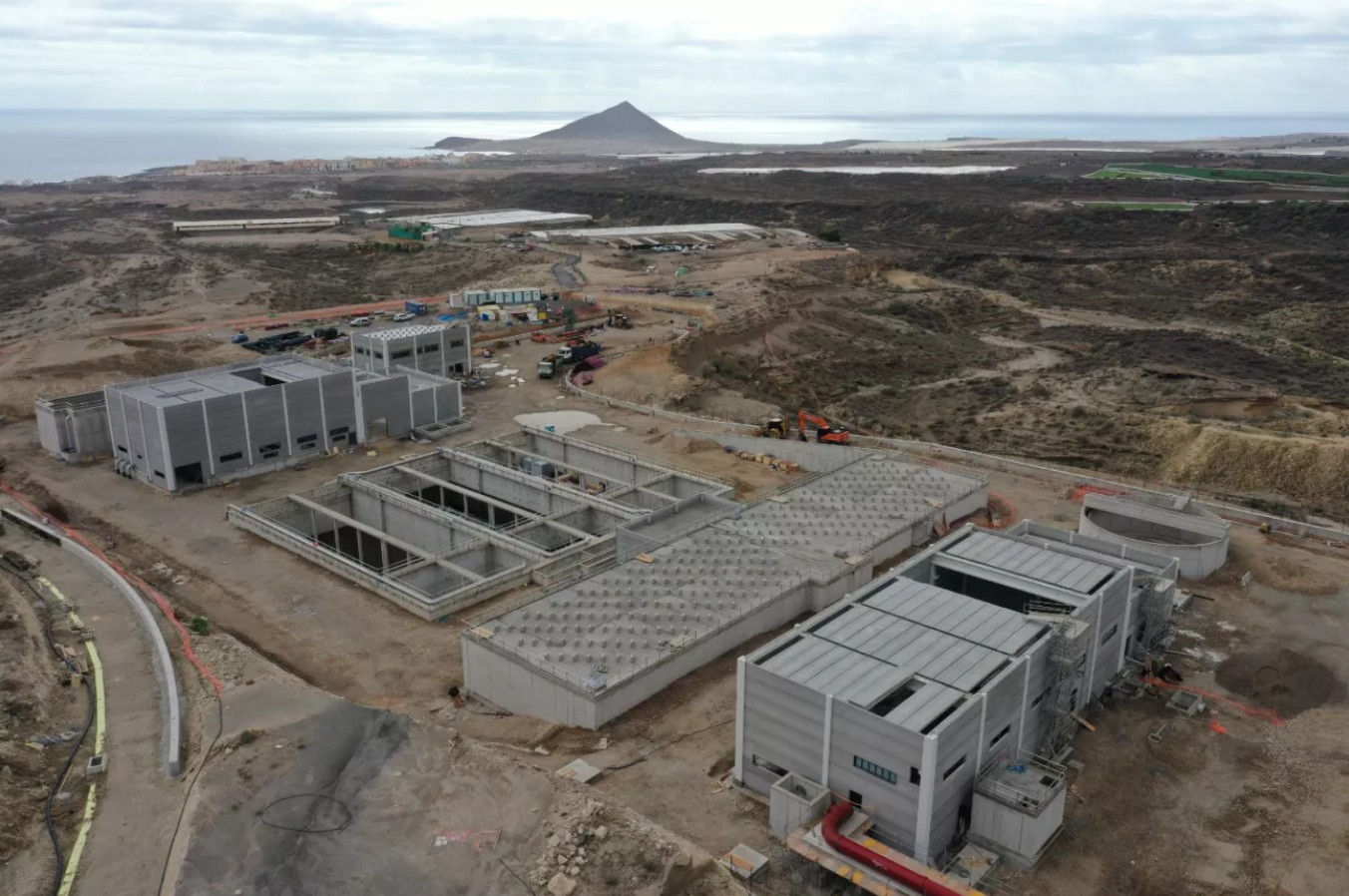

La EDAR trata las aguas residuales de una población de 145.000 habitantes-equivalentes de los núcleos poblacionales de Granadilla, resolviendo los problemas de vertidos que cada verano se producen en zonas como El Médano y Montaña Pelada.

La EDAR está dotada del siguiente sistema de depuración:

Línea de agua:

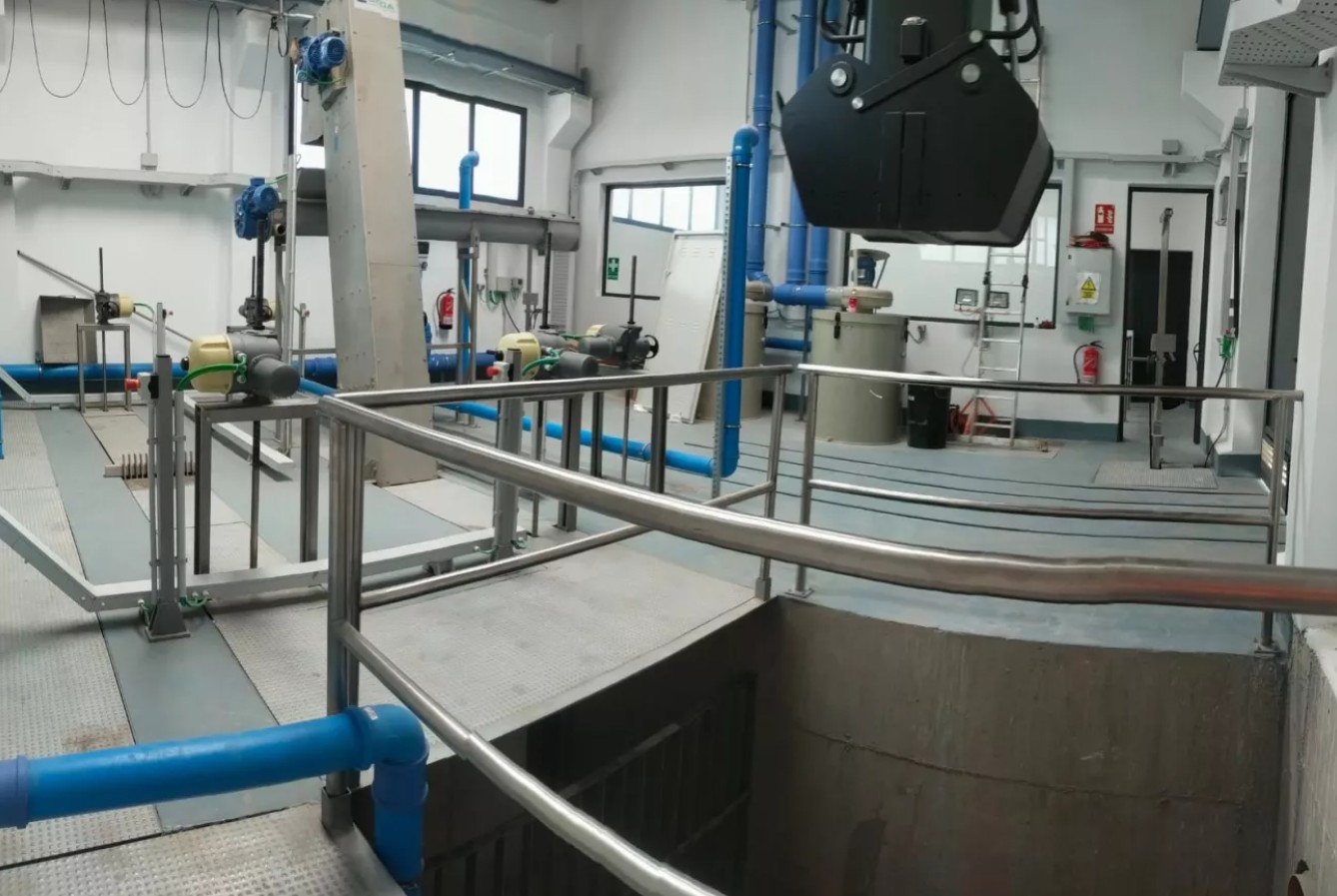

Pretratamiento. Línea medianías:

1. Colector de entrada de Ø 800 mm.
2. Desbaste de gruesos en tres canales con 2 rejas automáticas (paso = 30 mm) y una reja manual del mismo paso.
3. Desbaste de finos en tres canales con 2 tamices automáticos de escalera (paso = 3 mm).
4. Desarenado-desengrase en dos líneas de 3 x 11 m.

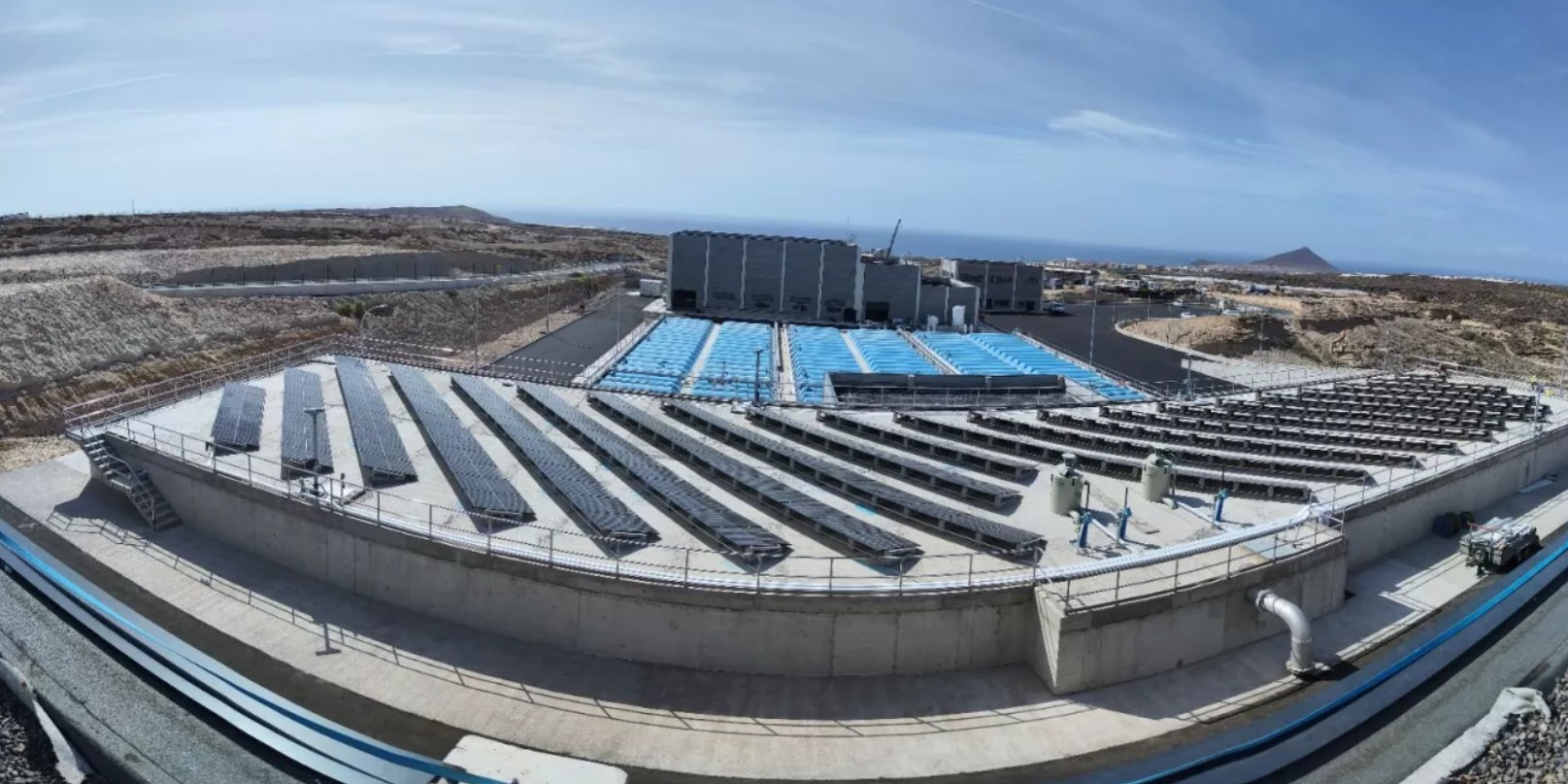

Reactor biológico:

3 Líneas de 3.316 m³/línea, con una lámina de agua de 5,50 m y una zona anóxica en cabeza del 32,1 %. Volumen total 9.949 m3.

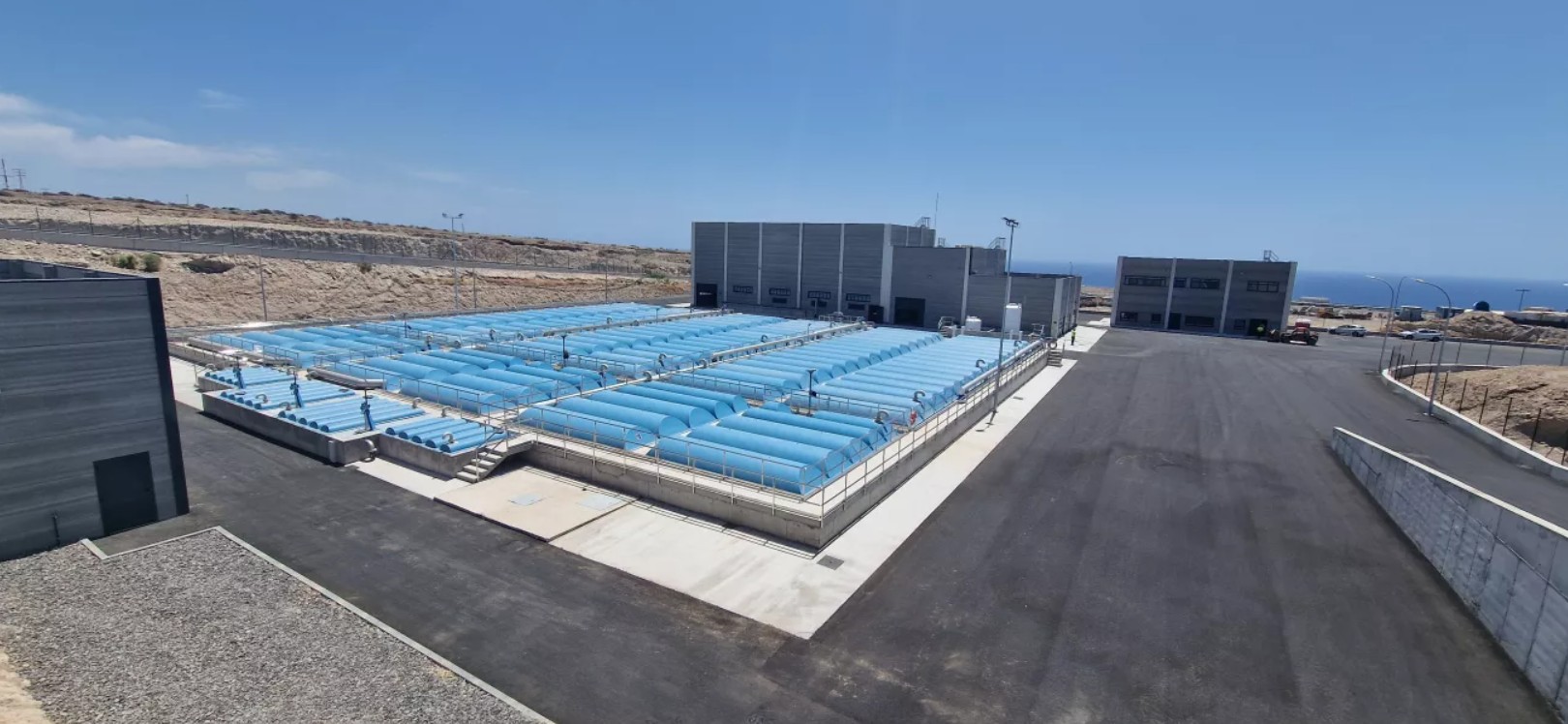

Sistema de membranas MBR:

1. Cuatro Trenes de membranas formado cada uno por 3 casetes de 44 elementos de membrana de fibra hueca por casete (flux medio: 26,2 l/m²/h).
2. Tanque de agua tratada. V= 408 m³.

Línea de fangos:

Bombeo de extracción de fangos biológicos en exceso: (1+1R) Bombas sumergibles de 35 m³/h., a 15 m.c.a.

Espesador de fangos en exceso de 14 m. de diámetro.

Deshidratación de fangos:

1. (1+1R) Centrífugas de 20 m³/h
2. (1 + 1R) Bombas de alimentación de 20 m³ /h (tornillo helicoidal).
3. 2 tolvas de 32,5 m³ de fango deshidratado.

EBAR Los Abrigos:

El edificio tiene unas dimensiones aproximadas de 20,26 m de longitud y 7,56 m de anchura.

1. Para conectar la nueva EBAR al saneamiento se demuele el pozo de bombeo existente en la Avda. Marítima y se ejecuta un nuevo pozo de registro y derivación
2. Se construye un nuevo bombeo soterrado en la Avda. Marítima con un alivio de emergencia al emisario actual
3. Se ejecuta una doble impulsión por la calle del Cabo de 245 m de longitud y 200 mm de diámetro desde el nuevo bombeo soterrado hasta la arqueta de rotura de carga, y se ejecuta un colector de gravedad por la Avda. Los Abrigos de 365 m de longitud y 400 mm de diámetro desde la arqueta de rotura de carga hasta la EBAR.
4. La instalación además cuenta con un sistema de desodorización mediante carbón activo.

EBAR El Muelle:

1. Se ejecuta junto a la estación de bombeo actual, que pasa a reutilizarse como tanque de laminación y se rediseña la instalación con el doble de capacidad de bombeo.
2. Con unas dimensiones aproximadas de 16,83 m de longitud y 10,96 m de anchura, la nueva instalación es de cámara de bombeo húmeda para un caudal de 6 Qm. El alivio hacia el tanque de laminación se produce en foso húmedo de la nueva EBAR después de su desbaste.
3. La instalación además contará con un sistema de desodorización mediante carbón activo.
