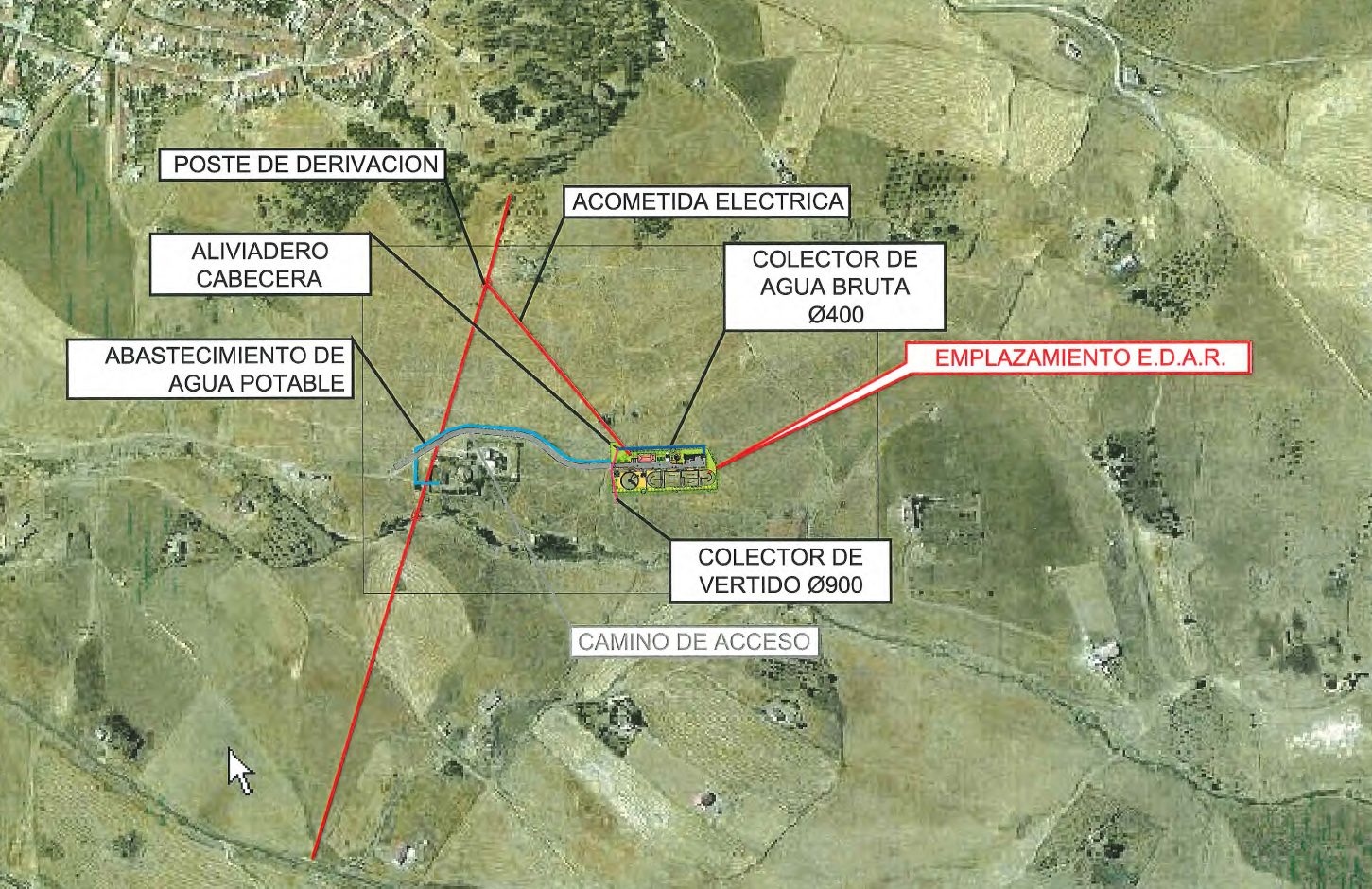

Planta general de las obras

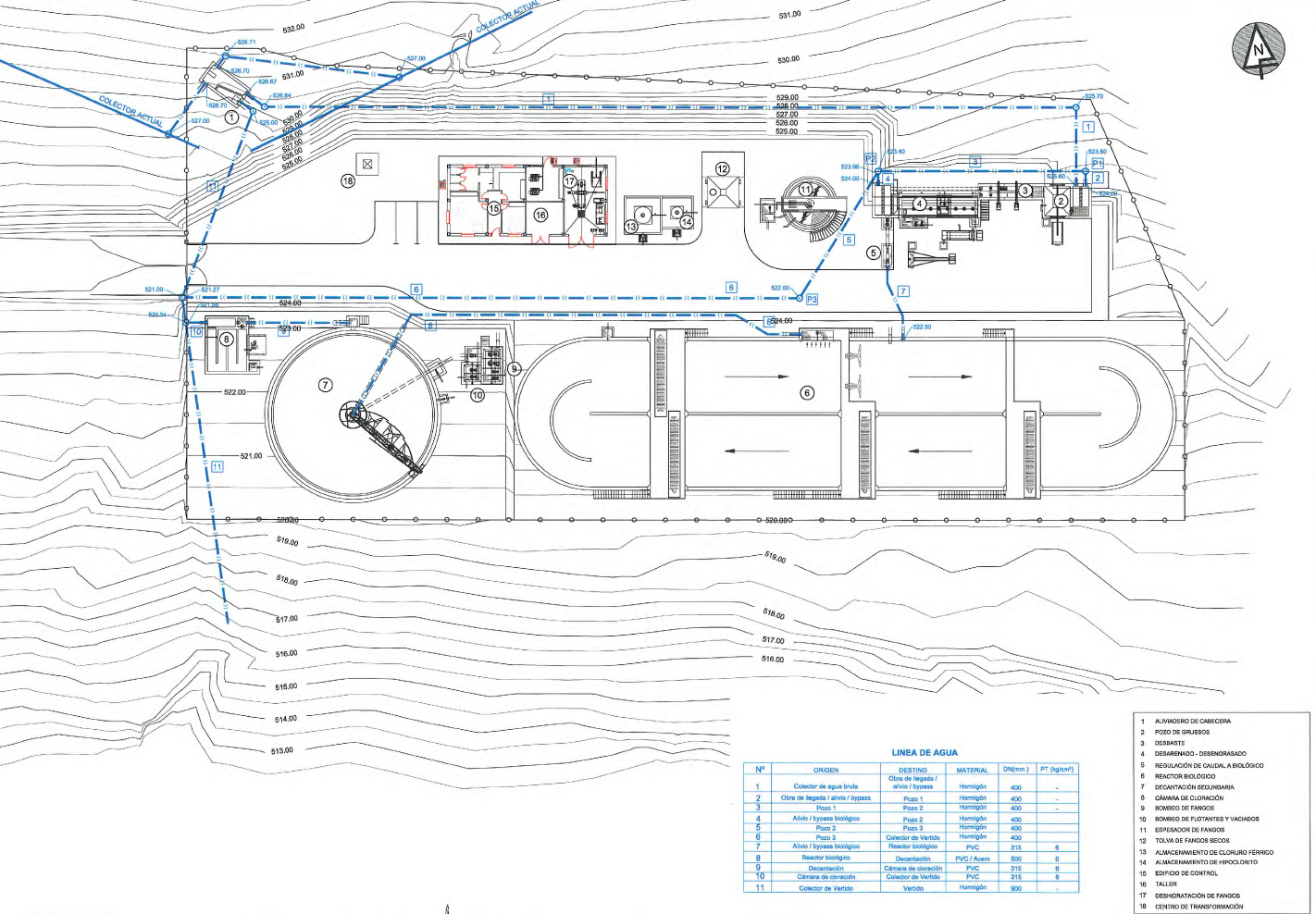

Planta general de la línea de agua

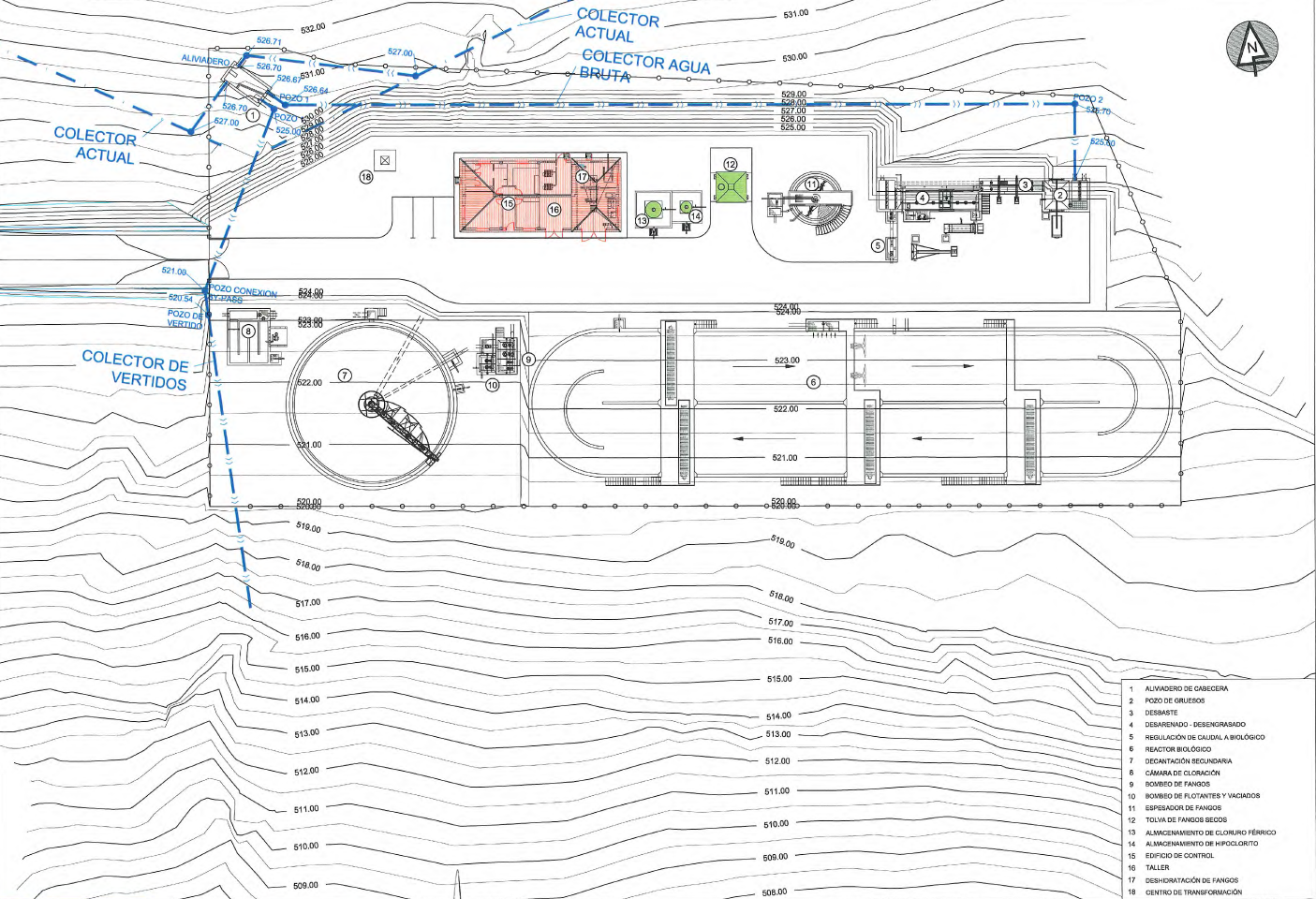

Planta general de los colectores

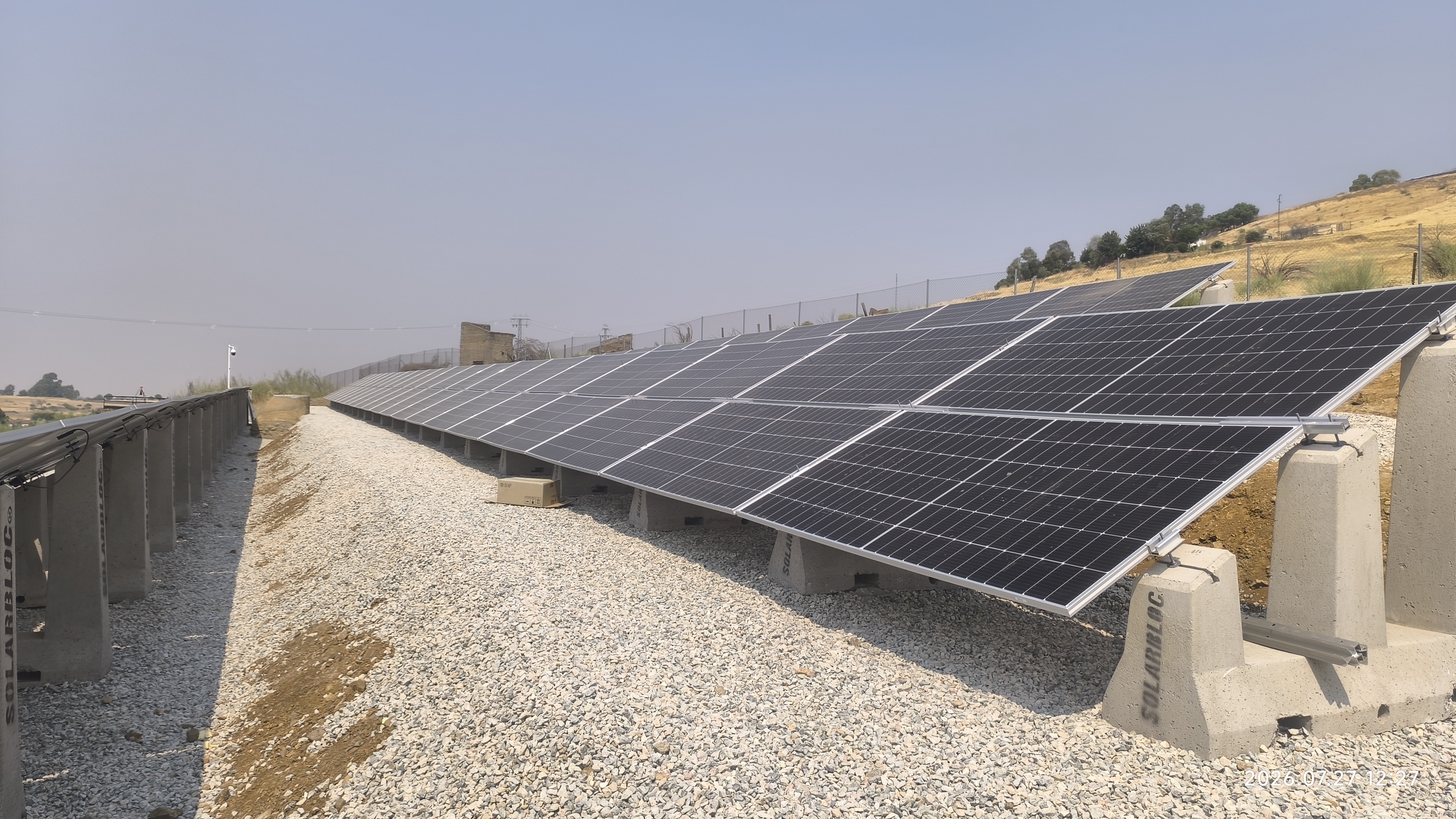

Paneles fotovoltaicos

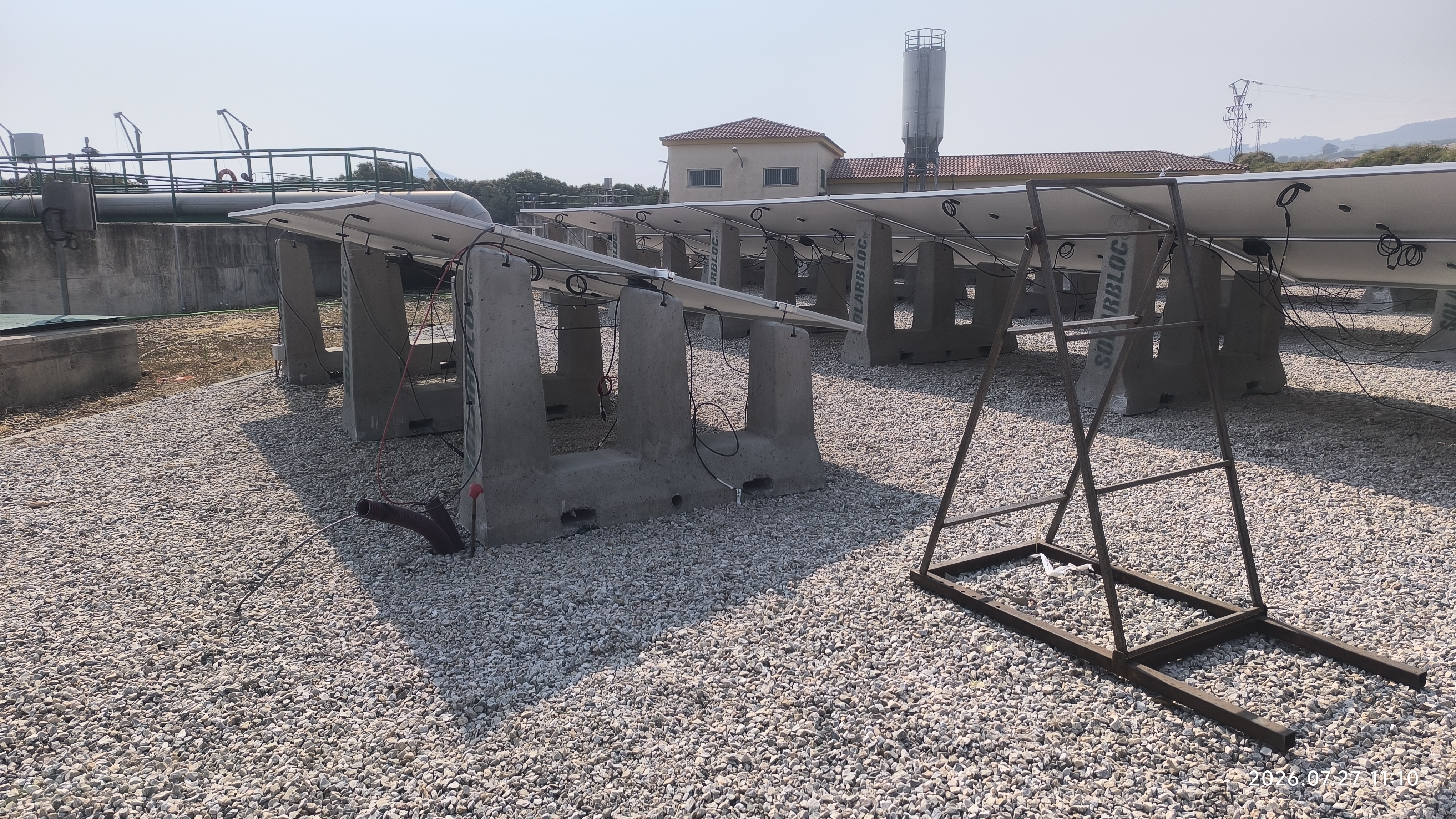

Cimentación paneles fotovoltaicos
Download

DESCRIPCIÓN Y OBJETO DE LA ACTUACIÓN

La actuación consiste en la construcción de la Estación Depuradora de Aguas Residuales (EDAR) de Azuaga, en la provincia de Badajoz. El objeto del proyecto es definir, medir y valorar las obras necesarias para dotar al municipio de una instalación capaz de tratar las aguas residuales urbanas generadas en su ámbito de servicio, atendiendo a un total de 19.933 habitantes equivalentes. La EDAR se construirá en una parcela de 6.072 m2

Por otro lado, el objeto de la instalación fotovoltaica es autoabastecer parcialmente la demanda eléctrica de la estación depuradora mediante generación renovable in situ, reduciendo la energía adquirida de la red, el coste del término de energía y las emisiones de dióxido de carbono asociadas al consumo eléctrico.

DESCRIPCIÓN GENERAL DE LA ACTUACIÓN

La conexión de las aguas residuales a la nueva instalación se realiza mediante la interceptación de los colectores existentes y su conducción hasta la EDAR. Se proyecta un colector de llegada de agua bruta de hormigón en masa, de 400 mm de diámetro y 107 m de longitud, con una pendiente mínima del 1 %. Asimismo, se dispone un colector de vertido de hormigón armado de 900 mm de diámetro. La actuación incluye un pozo de resalto y las estructuras necesarias para conectar los colectores existentes con la nueva planta.

La línea de agua comienza con un pretratamiento destinado a eliminar sólidos gruesos, arenas y grasas. El agua afluente accede inicialmente a un pozo de gruesos de 10,9 m³. A continuación, se dispone una reja de muy gruesos con 50 mm de luz, una reja automática de gruesos con 30 mm de luz y un tamiz tipo escalera con 3 mm de paso. Como elementos manuales se incluyen una reja de gruesos de 30 mm y una reja de finos de 10 mm.

Tras el desbaste, el agua se conduce a un desarenador-desengrasador formado por una línea de tratamiento, con concentrador de grasas y clasificador de arenas. La aireación se suministra mediante dos soplantes, una en servicio y otra de reserva, de 180 m³/h de capacidad unitaria. La altura manométrica y la potencia de los soplantes no constan en la documentación aportada. El sistema incorpora equipos de medición y regulación de caudal.

El tratamiento biológico se basa en un proceso de fangos activos en aireación prolongada. La instalación cuenta con una única línea y un reactor biológico tipo carrusel de 5.260 m³ de volumen útil. La configuración incorpora una zona anóxica equivalente aproximadamente al 30 % del volumen total, destinada al proceso de desnitrificación.

La aireación y mezcla se realizan mediante cuatro rotores superficiales de 7,5 m de longitud y 37 kW de potencia unitaria. Se instalan además dos creadores de flujo de 5,15 kW cada uno. La recirculación de fangos se efectúa mediante dos bombas, una en servicio y otra de reserva, con una capacidad individual de 335 m³/h.

Para la eliminación química de fósforo se dispone un sistema de dosificación de reactivo formado por una bomba de trasiego de 20 m³/h, un depósito de 10.000 l y dos bombas dosificadoras, una en servicio y otra de reserva, de 30 l/h de capacidad unitaria.

La separación sólido-líquido se realiza mediante dos decantadores secundarios circulares, de 20 m de diámetro, equipados con puente radial.

Como tratamiento final se incorpora una etapa de desinfección mediante cloración. Se proyecta una cámara de contacto de 56 m³, una bomba de trasiego de 20 m³/h, un depósito de hipoclorito sódico de 3.000 l y dos bombas dosificadoras, una en servicio y otra de reserva, con 15 l/h de capacidad individual.

La línea de fangos comienza con la extracción de los fangos en exceso mediante dos bombas, una en servicio y otra de reserva, de 15 m³/h de capacidad individual. Los fangos se conducen a un espesador por gravedad de 6 m de diámetro

La deshidratación mecánica se realiza mediante una centrífuga con capacidad para tratar 6 m³/h de fango al 3 % de materia seca. La alimentación se efectúa mediante dos bombas helicoidales, una en servicio y otra de reserva, regulables entre 2 y 10 m³/h. Para acondicionar el fango se dispone un sistema de preparación de polielectrolito de 850 l/h y tres bombas helicoidales de dosificación, dos en servicio y una de reserva, con una capacidad individual de 500 l/h

Finalmente, el fango deshidratado se impulsa mediante un sistema de bombeo de 1,0 m³/h hasta una tolva de almacenamiento de 15 m³.

El generador está formado por 112 módulos fotovoltaicos monocristalinos. A partir de la potencia total indicada en la memoria, 61,60 kWp, y del número de módulos, la potencia unitaria resulta de 550 Wp por módulo. Los módulos se conectan eléctricamente en series o ramales en paralelo, respetando los rangos máximos de tensión e intensidad de entrada de los inversores.

Los módulos se disponen sobre soportes prefabricados de hormigón para paneles solares. En las implantaciones sobre cubierta, la superficie total destinada para la instalación es de 463,53 m2.

La cuota autárquica del 34,46 % representa la parte de la demanda eléctrica anual cubierta con energía autogenerada. El ratio de autoconsumo del 97,74 % expresa la proporción de la producción fotovoltaica que se prevé consumir en la propia EDAR. Al operar sin excedentes, la energía que no coincida con demanda no será producida o será limitada por el sistema antivertido.

PARÁMETROS DE DISEÑO Y RESULTADOS A OBTENER

PárametroValor
Año horizonte, verano22.003 hab-eq
Año horizonte, invierno16.477 hab-eq
Año actual, verano17.506 hab-eq
Año actual, invierno13.110 hab-eq
Volumen diario, año horizonte verano3.860 m³/d
Caudal medio, año horizonte verano160,84 m³/h
Caudal máximo a pretratamiento321,68 m³/h
Caudal máximo a tratamiento biológico321,68 m³/h
DQO645,05 mg/l
DBO5342,0 mg/l
Sólidos en suspensión257,83 mg/l
Sólidos suspendidos volátiles226,93 mg/l
NTK45,79 mg/l
N-NH440,06 mg/l
Fósforo total3,62 mg/l

ParámetroConcentración máxima
DQO≤ 125 mg/l
DBO5≤ 25 mg/l
Sólidos en suspensión totales≤ 35 mg/l
NTK≤ 10 mg/l
Nitrógeno total≤ 15 mg/l
Fósforo total≤ 2 mg/l

ParámetroValor
Número de módulos112 unidades
Potencia unitaria550 Wp
Potencia pico total61,60 kWp
Consumo eléctrico anual286.053,00 kWh/año
Producción específica calculada1.637,32 kWh/kWp·año
Producción fotovoltaica anual prevista100.858,70 kWh/año
Energía autoconsumida98.579,11 kWh/año
Producción sobre consumo anual35,26%
Ratio de autoconsumo97,74%
Emisiones actuales asociadas al consumo74.373,78 kg CO₂/año
Emisiones futuras estimadas48.743,21 kg CO₂/año
Reducción anual de emisiones25.630,57 kg CO₂/año
Reducción porcentual34,46%

FICHA ADMINISTRATIVA



SITUACIÓNFinalizada
Obra EDARJOCA INGENIERÍA Y CONSTRUCCIONES, S.A.
Inversión realizada (IVA incluido)2.365.925,00 €
BOE  información pública del proyecto

B.O.P. de Badajoz núm. 219, de 17 de noviembre de 2003

Aprobación del Proyecto 23/03/2007
Fecha de formalización del contrato19/05/2006
Proyecto constructivo FVEmpresa de Transformación Agraria S.A.,S.M.E., M.P., (TRAGSA)
Inversión realizada (IVA incluido)110.458,13 €



INTERÉS GENERAL

El Real Decreto – Ley 9/1998, de 28 de agosto, declaró en su Anejo I, epígrafe E-2, de interés general entre otras actuaciones, las obras para el saneamiento y depuración de aguas residuales del municipio de Azuaga (Badajoz). Así mismo, la actuación está incluida en el Anexo II, de la Ley 11/2005, de 22 de junio, por la que se modifica la Ley 10/2001, de 5 de julio, del Plan Hidrológico Nacional (en el listado de actuaciones hidráulicas prioritarias de interés general, bajo la demarcación de la Cuenca del Guadalquivir, con el nombre “Estación Depuradora de Aguas Residuales de Azuaga”).



RESOLUCIÓN AMBIENTAL

Resolución de 7 de febrero 2005, de la Secretaría General para la Prevención de la Contaminación y del Cambio Climático, por la que se formula declaración de impacto ambiental sobre el proyecto «Estación depuradora de aguas residuales de Azuaga (Badajoz)», de la Dirección General del Agua.
