PROYECTOS DE DEPURADORAS DE AGUAS RESIDUALES DE LOS NÚCLEOS URBANOS DEL ENTORNO DE LA PRESA DE CASTROVIDO (BURGOS)

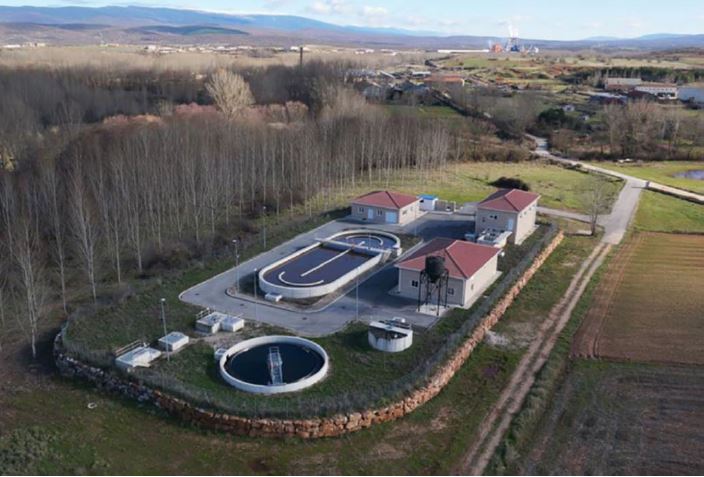

Reportaje fotográfico

DESCRIPCIÓN Y OBJETO DE LA ACTUACIÓN

El objetivo de esta actuación es la definición y valoración de las obras necesarias para la ejecución de las infraestructuras de agrupación de vertidos y estaciones depuradoras de agua residual (EDARs) necesarias para solucionar los problemas de saneamiento y depuración de los municipios de Regumiel de la Sierra, Canicosa de la Sierra, Quintanar de la Sierra, Vilviestre del Pinar, Palacios de la Sierra, Monasterio de la Sierra, Castrillo de la Reina y Hacinas, así como de la localidad de Castrovido perteneciente al municipio de Salas de los Infantes, situados, todos ellos, en la Provincia de Burgos, en las cercanías del embalse de Castrovido en el río Arlanza. Para ello se han proyectado las siguientes actuaciones:

  1. Dimensionado de las instalaciones teniendo en cuenta el caudal y la carga contaminante de llegada y sus variaciones a lo largo del día.
  2. Diseño del proceso de depuración para obtener un equilibrio en sentido técnico y económico que permita un funcionamiento óptimo para cada uno de los municipios. Para ello, se ha tenido en cuenta los valores exigibles de vertido según la legislación vigente y las necesidades adicionales futuras por vertido a zona sensible como supondrá el embalse de Castrovido.
  3. Realización de una correcta distribución en planta de los distintos elementos que conforman las EDARs, respondiendo a la secuencia lógica del proceso de depuración, a las características topográficas y geológicas del terreno y a las afecciones y expropiaciones necesarias por realizar.

Se describen, a continuación, las obras correspondientes a la solución proyectada en cada municipio, desde aguas arriba hasta aguas abajo con la siguiente configuración resultante del estudio de alternativas:
  1. Regumiel de la Sierra. EDAR independiente y conducción a la misma del colector de vertido actual.
  2. Canicosa de la Sierra. EDAR independiente. Agrupación de vertidos existentes con aliviadero de regulación y nuevo colector principal hasta la EDAR.
  3. Quintanar de la Sierra. Nueva EDAR independiente y conducción a la misma del colector de llegada a la EDAR existente (vertido actual).
  4. Vilviestre del Pinar. EDAR independiente y conducción a la misma del colector de vertido actual tras aliviadero de regulación.
  5. Palacios de la Sierra. EDAR independiente. Agrupación de vertidos existentes en estación de bombeo EBAR (colector de margen derecha y colector de margen izquierda con aliviadero de regulación) y colector de impulsión hasta EDAR.
  6. Monasterio de la Sierra. EDAR independiente y conducción a la misma del colector de vertido actual.
  7. Castrovido. EDARs compactas en las dos zonas de vertido actual.
  8. Hacinas-Castrillo de la Reina. Unificación de vertidos en Hacinas, mediante bombeo de los vertidos de la cuenca del arroyo de los Campo hacia la cuenca del río Gete (río Ciruelos) y colector principal hacia el río Ciruelos para la unión con el colector de Castrillo de la Reina paralelo al río Ciruelos. Tas la unión se bombea el caudal conjunto hasta conectar con la red de Salas de los Infantes en el colector del Polígono Industrial San Isidro.

PARÁMETROS DE DISEÑO

·         EDARs



EDAR

Hab Equiv

Capacidad en tratamiento secundario (m3/h)

Capacidad en pretratamiento y tratamiento primario (m3/h)

Regumiel de la Sierra

753

8

24

Canicosa de la Sierra

929

10

30

Quintanar de la Sierra

2.771

30

90

Vilviestre del Pinar

1.167

12

36

Palacios de la Sierra

1.819

20

60

Castrovido

40

1,24*

1,24*



*Dos unidades de tratamiento compactado con capacidad de 1,24 m3/h.



·         Colectores y EBARs



REGUMIEL DE LA SIERRA



COLECTOR

TIPOLOGÍA

DN (mm)

LONGITUD (m)

Colector principal

PVC

630

100,78

Emisario vertido EDAR

PVC

630

41,31

Total





142,09



CANICOSA DE LA SIERRA



COLECTOR

TIPOLOGÍA

DN (mm)

LONGITUD (m)

Colector nº1

PVC

400

192,84

Colector vertido nº2

PVC

400

89,37

Colector EDAR

PVC

315

579,75

Emisario vertido Aliv.

PVC

630

296,00

Emisario vertido EDAR

PVC

400

81,00

Totales





1.238,96



QUINTANAR DE LA SIERRA



COLECTOR

TIPOLOGÍA

DN (mm)

LONGITUD (m)

Colector EBAR

PVC

630

108,98

Impulsión EDAR

PEAD

160

64,47

Emisario vertido EBAR

PVC

800

303,31

Emisario vertido EDAR

PVC

315

38,42

Totales





515,18



EB

Q (l/s)

Hg (m)

Hm (m)

Potencia absorbida (kW)

Potencia instalada (kW)

Quintanar

24,05

7,90

10,86

4,94

7,00



VILVIESTRE DEL PINAR



COLECTOR

TIPOLOGÍA

DN (mm)

LONGITUD (m)

Colector aliviadero

PVC

800

28,50

Colector EDAR

PVC

315

406,43

Emisario vertido Aliv.

PVC

800

69,92

Emisario vertido EDAR

PVC

315

110,78

Totales





615,63



PALACIOS DE LA SIERRA



COLECTOR

TIPOLOGÍA

DN (mm)

LONGITUD (m)

Colector M. Izquierda

PVC

500

596,98

Colector M. Derecha

PVC

400

523,95



PVC

500

246,59

Colector entrada Aliv.

PVC

1000

12,60

Colector salida Aliv.

PVC

400

5,52

Emisario vertido Aliv.

PVC

1000

2,84

Impulsión EDAR

PEAD

160

757,32

Emisario vertido EBAR

PVC

800

66,43

Emisario vertido EDAR

PVC

315

132,43

Totales





2.334,66



EB

Q (l/s)

Hg (m)

Hm (m)

Potencia absorbida (kW)

Potencia instalada (kW)

Palacios

15,79

11,60

19,37

8,96

9,00



MONASTERIO DE LA SIERRA



COLECTOR

TIPOLOGÍA

DN (mm)

LONGITUD (m)

Colector EDAR

PVC

400

15,42

Totales





15,42



CASTROVIDO



COLECTOR

TIPOLOGÍA

DN (mm)

LONGITUD (m)

Colector norte

PVC

315

45,15

Emisario vertido EDAR N

PVC

315

18,35

Colector sur

PVC

315

15,70

Emisario vertido EDAR S

PVC

315

8,04

Totales





87,24



HACINAS-CASTRILLO DE LA REINA



COLECTOR

TIPOLOGÍA

DN (mm)

LONGITUD (m)

Colector EBAR Hacinas

PVC

400

40,90

Colector vertido EBAR Hacinas

PVC

400

40,72

Impulsión Hacinas

PEAD

110

479,67

Colector entrada Aliv. Hacinas

PVC

400

16,30

Colector principal Hacinas

PVC

315

1.868,45

Emisario vertido Aliv. Hacinas

PVC

400

6,03

Colector entrada Aliv. Castrillo

PVC

630

6,27

Colector principal Castrillo

PVC

315

2.120,11

Emisario vertido Aliv. Castrillo

PVC

630

6,21

Impulsión conjunta a Salas

PEAD

200

953,32

Emisario vertido EBAR

PVC

315

116,03

Totales

PVC



5.654,01



EB

Q (l/s)

Hg (m)

Hm (m)

Potencia absorbida (kW)

Potencia instalada (kW)

Hacinas

6,07

24,01

27,90

4,74

8,50

Hacinas-Castrillo

21,79

3,50

13,86

5,70

7,50

FICHA ADMINISTRATIVA

SituaciónObra adjudicada sin firma contrato
ProyectoESTEYCO
Presupuesto vigente  (IVA incluido)201,425.11 €
Fecha firma contrato18/11/2019
Plazo de ejecución (meses)12
BOE información pública del proyecto BOE Nº 75 de 29 de marzo de 2023
Aprobación técnica del proyecto23/10/2023
Obra (Lote 1.REGUMIEL DE LA SIERRA Y  CANICOSA DE LA SIERRA)UTE COTODISA - INDRAGUA
Presupuesto adjudicación (IVA incluido)2,814,995.01 €
Fecha firma contratoPendiente
Obra (Lote 2. QUINTANAR DE LA SIERRA)UTE ACSA - IGNIS H2O
Presupuesto adjudicación (IVA incluido)2,296,641.20 €
Fecha firma contrato29/11/2024
Obra (Lote 3.  VILVIESTRE DEL PINAR, MONASTERIO DE LA SIERRA Y CASTROVIDO)CONSTRUCCIONES ALPI S.A.
Presupuesto adjudicación (IVA incluido)2,607,349.19 €
Fecha firma contratoPendiente
Dirección de obraINGIOPSA
Empresa adjudicatariaINGIOPSA
Fecha firma contrato10/03/2025
EDARHab EquivCapacidad en tratamiento secundario (m3/h)Capacidad en pretratamiento y tratamiento primario (m3/h)
Regumiel de la Sierra753824
Canicosa de la Sierra9291030
Quintanar de la Sierra2.7713090
Vilviestre del Pinar1.1671236
Palacios de la Sierra1.8192060
Castrovido401,24*1,24*

*Dos unidades de tratamiento compactado con capacidad de 1,24 m3/h.
