PROYECTO DE AGRUPACIÓN DE VERTIDOS Y EDAR DE BURGUILLOS (SEVILLA)

DESCRIPCIÓN Y OBJETO DE LA ACTUACIÓN

En la actualidad el núcleo urbano de Burguillos vierte sus aguas residuales directamente a cauce público en el llamado arroyo Esquivel sin someterlas a tratamiento alguno.

Las diferentes actuaciones del “PROYECTO DE AGRUPACIÓN DE VERTIDOS Y EDAR DE BURGUILLOS” tienen como objeto la conducción de las aguas provenientes de los 2 puntos de vertido existentes una nueva EDAR, así como la ejecución de esta EDAR y la restitución del agua tratada al río. A continuación, se enumera la línea de tratamiento prevista:

Línea de agua
o Obra de llegada de los  colectores  y  by-pass  general con  tamizado de aliviados.
o Pozo de gruesos con cuchara bivalva.
o Estación de bombeo de agua bruta.
o Una línea de desarenado-desengrasado tipo canal-aireado de 9,00 m de longitud y 2,45 m de ancho total.
o Tratamiento biológico por fangos activos con eliminación de nitrógeno con un diseño Carrusel formado por dos líneas de 950 m3 de volumen unitario. La aireación se realiza mediante soplantes de émbolos rotativos y difusores de burbuja fina.
o Decantación secundaria formada por dos unidades de 10,50 m de diámetro y 3,50 m de calado recto.
o Medida de caudal de agua tratada.
o Laberinto de cloración para la desinfección del efluente final y vertido del efluente.

Línea de fangos
o Recirculación externa de fangos al reactor biológico mediante tres bombas sumergibles.
o Purga de fangos biológicos en exceso mediante dos bombas sumergibles.
o Espesamiento de fangos mediante un espesador de gravedad por rasquetas de 5,00 m de diámetro.
o Alimentación de fangos espesados a centrífuga con dos bombas de tornillo helicoidal.
o Deshidratación por centrífuga con una unidad de 5,00 m3/h de capacidad.
o Almacenamiento de fangos deshidratados en tolva de 20,00 m3 de capacidad.

Edificios, by- passes y elementos auxiliares

Agrupación de Vertidos:

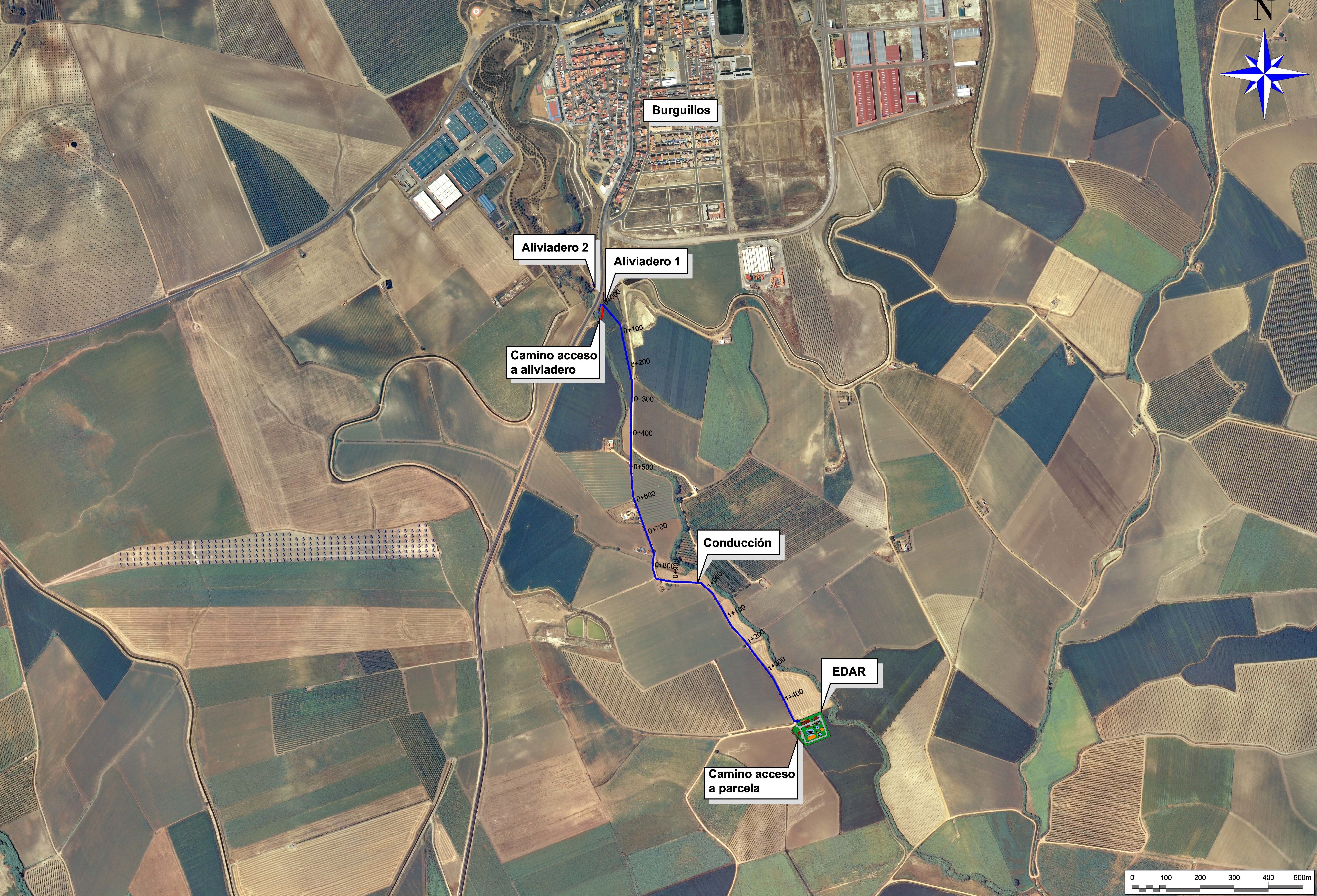

La agrupación de vertidos recoge el agua de los dos puntos de vertido existentes en la actualidad en el núcleo urbano y la conduce por gravedad hasta la EDAR para su tratamiento. Ambos puntos de vertido, tal y como se refleja en el Documento nº2 Planos, se encuentran junto al arroyo Esquivel y ambos lados de la carretera A-8013.
Los puntos singulares del trazado así como las características generales de los colectores proyectados se resumen en:
o Tramo 1: PV1-Aliviadero 1. PVCФ630 mm. Longitud=29,92 m.
o Tramo 2: PV2-Aliviadero 2. HAФ1200mm. Longitud=10,73 m.
o Tramo 3: Conexión Aliviadero 2-Aliviadero 1. Tramo en hinca de tubo de acero de 800 mm con colector de PVC de 500 mm alojado en su interior. Longitud=44,21 m.
o Tramo 4: Aliviadero 1-EDAR. PVCФ500 mm. Longitud=1.487,44 m.

PARÁMETROS DE DISEÑO Y GRADO DE TRATAMIENTO A ALCANZAR

PARÁMETRO DE DISEÑO

UNIDAD

VERANO

INVIERNO

Habitantes equivalentes

Hab-eq

9.990

9.290

Caudal medio

m3/d

1.699,2

1.300,8

Caudal punta

m3/h

169,8

119,2

Caudal máximo

m3/h

353,8

271,0

DBO5

mg/l

352,9

428,6

DQO

mg/l

727,1

882,9

SS

mg/l

211,8

257,1

Nitrógeno

mg/l

60

72,9

Fósforo

mg/l

8,8

10,7



PARÁMETROS DE AGUA TRATADA

UNIDAD

CONCENTRACIÓN

PORCENTAJE MÍNIMO DE REDUCCIÓN

DBO5

mg/l

25

70-90%

DQO

mg/l

125

75%

SS

mg/l

35

90%

FICHA ADMINISTRATIVA

  • Presupuesto base de licitación: 3.173.193,57 € (sin IVA)
  • Adjudicatario: -
  • Asistencia Técnica a la Dirección de las Obras: -
  • Fecha firma contrato: -
  • Situación: Licitación Obra
  • Presupuesto de adjudicación: -
  • Plazo de ejecución previsto: DOCE (12) meses, más SEIS (6) meses de puesta en marcha y periodo de pruebas de la EDAR

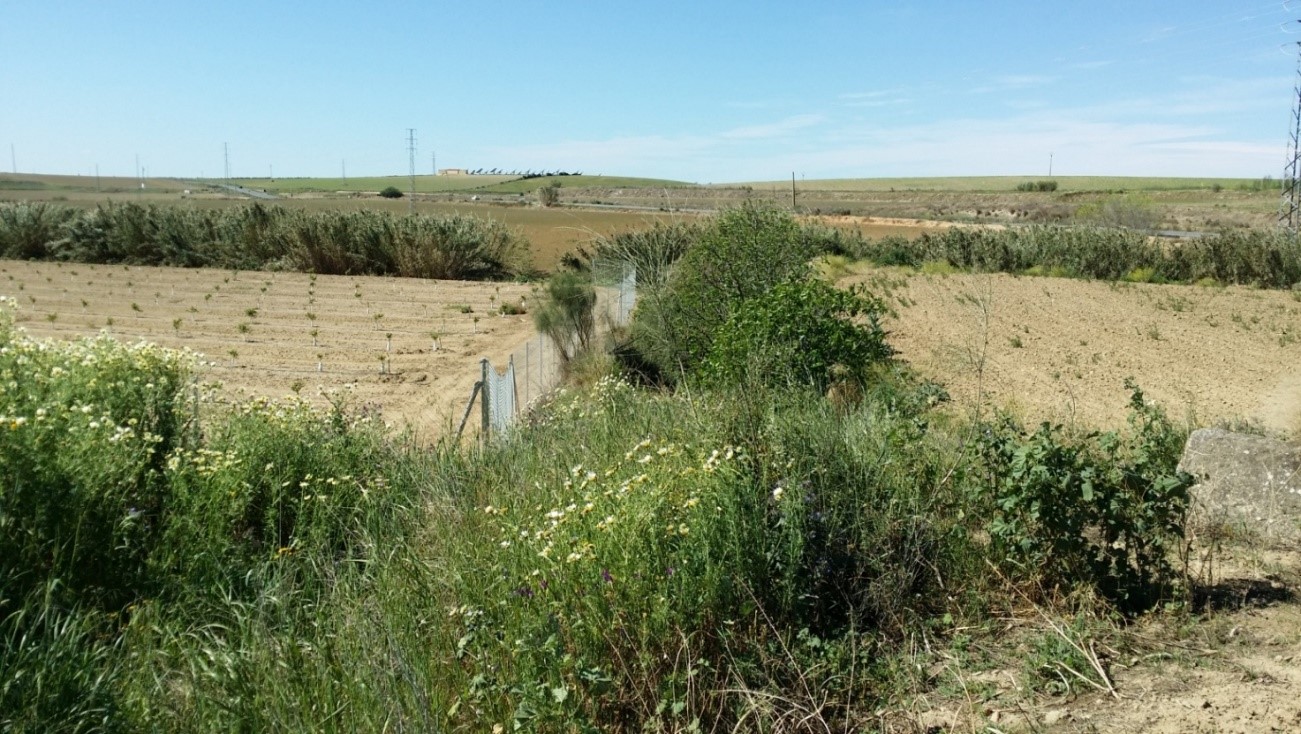

REPORTAJE FOTOGRÁFICO

Haga click sobre la imagen para ver la galería del proyecto a tamaño completo:

Fotos del proyecto
