EDAR Jimera de Líbar

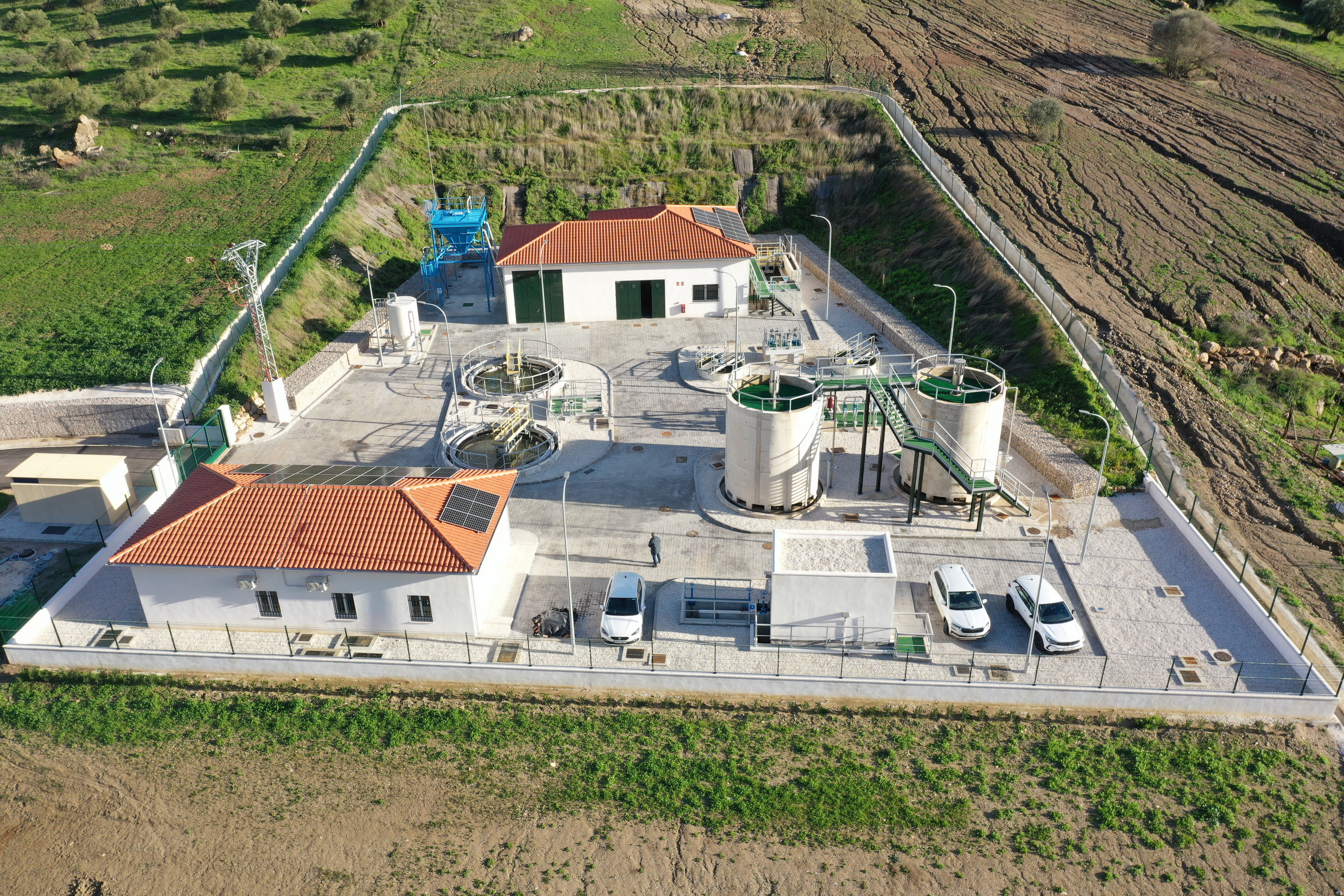

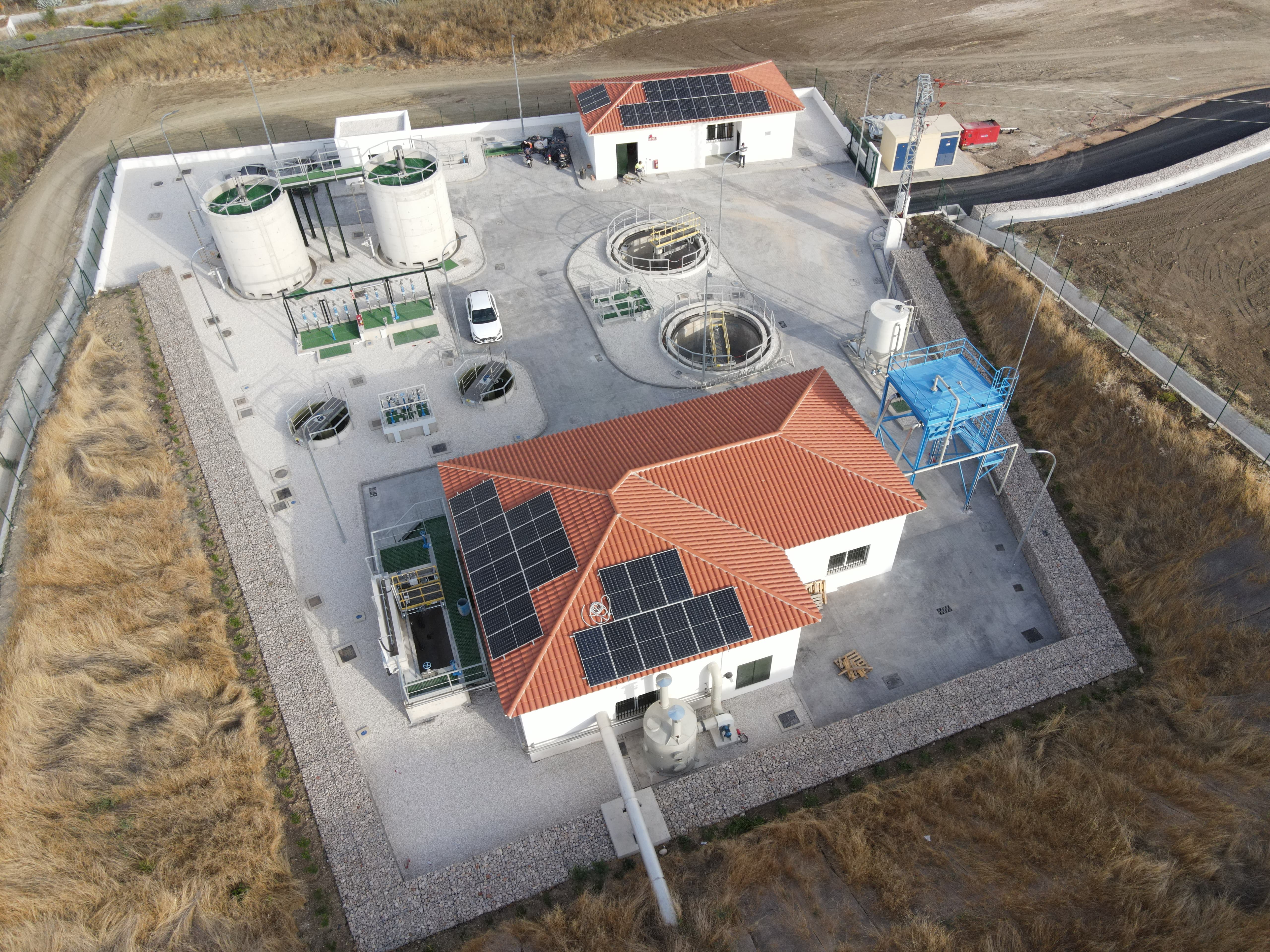

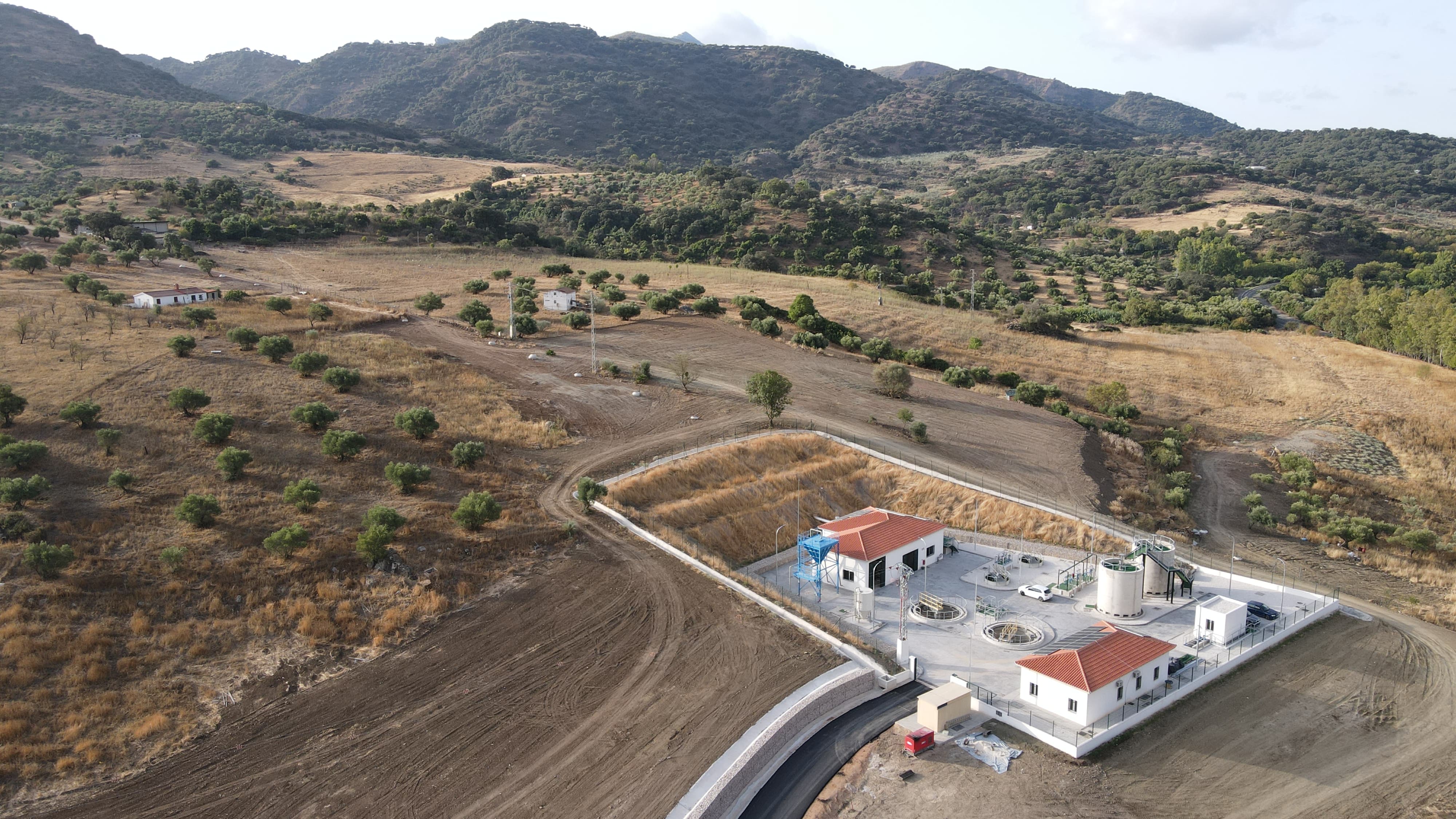

La EDAR de Jimera de Líbar se emplaza en la parcela 103 del polígono 2, paraje Cañada de Jimera de Líbar. ubicada a 1,2 km del núcleo urbano principal.

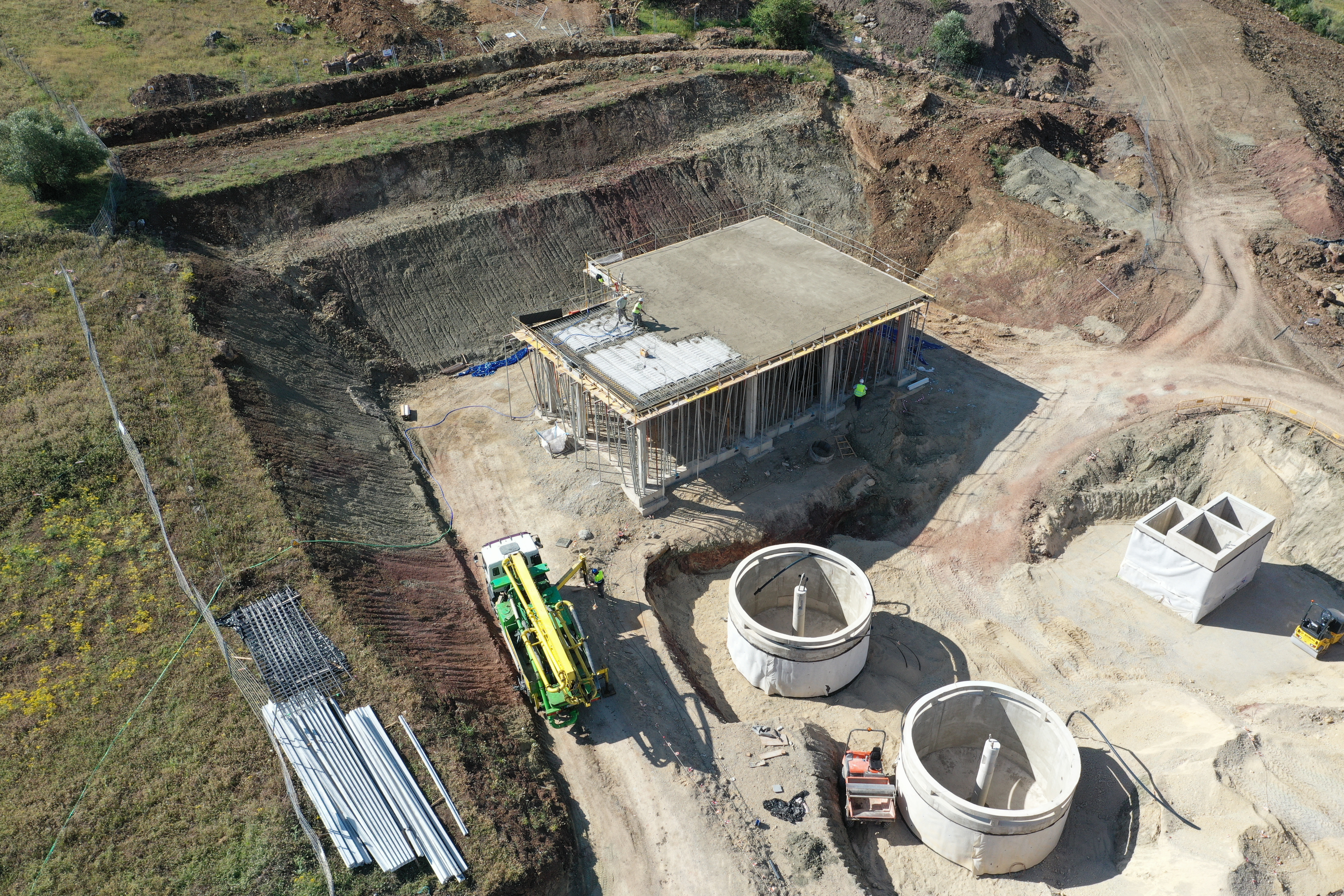

La solución para el tratamiento biológico elegida se basa en el empleo de un sistema de biopelícula, en concreto, lechos bacterianos, conformados por una pareja de tanques cilíndricos de 4,40 m de diámetro y una altura de relleno de 4,30 m. El volumen total es de 130,77 m³ (65,38 m³ por línea).

La línea de procesos está formada por los siguientes elementos:

Línea de agua

1. Arqueta de llegada (rotura de carga) y recepción conducción gravedad
2. Alivio exceso caudal de pluviales y predesbaste en pozo de gruesos
3. Canal de desbaste
4. Canal de desarenado-desengrasado aireado
5. Alivio exceso caudal pretratamiento
6. Reparto a decantación primaria y medida de caudal
7. Decantador primario (2 líneas)
8. Arqueta de bombeo para carga de lecho
9. Lecho bacteriano (2 líneas)
10. Decantador secundario (2 líneas)
11. Arqueta de reparto a salida o recirculación
12. Laberinto de cloración
13. Medida caudal salida de planta en canal Parshall

Línea de fango

1. Bombeo purga de fango primario y secundario a espesador
2. Espesador de fangos por gravedad
3. Deshidratación mecánica del fango (en edificio instalaciones)
4. Almacenamiento del fango deshidratado en tolva

Servicios auxiliares

1. Dosificación de polielectrolito para deshidratación de fango
2. Dosificación de hipoclorito para desinfección en caso de necesidad
3. Desodorización aire viciado
4. Bombeo de vaciados y sobrenadantes
5. Redes: desvíos, vaciados, drenaje superficial, drenaje profundo, agua potable, agua de servicio y riego
6. Acometida eléctrica, centro de transformación e instalación eléctrica de baja tensión

Automatismos y telecontrol

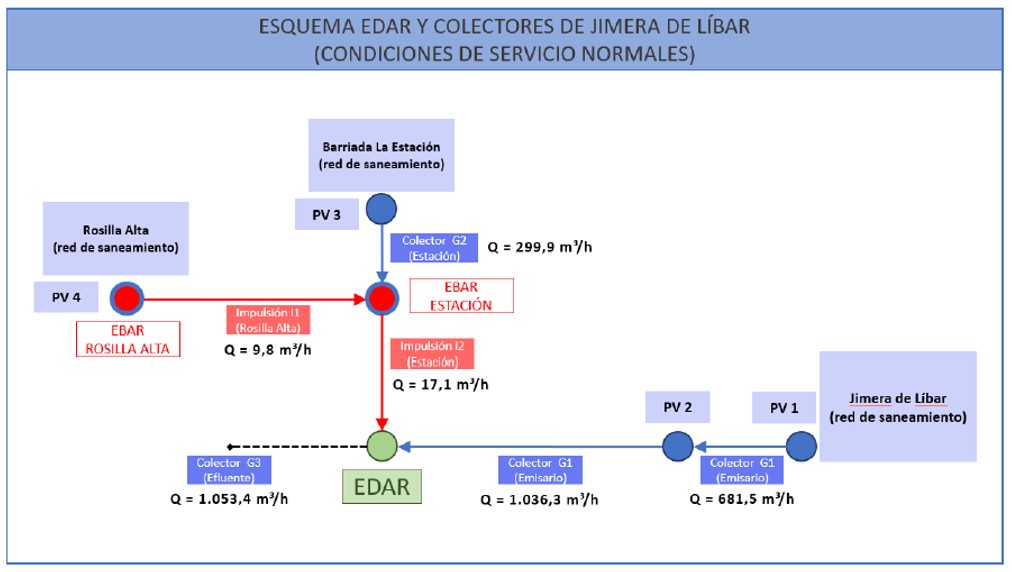

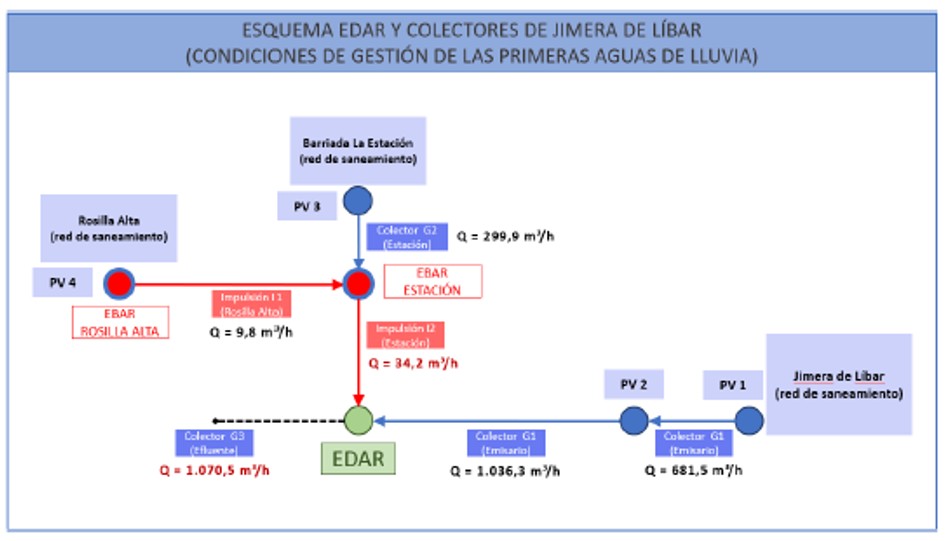

Los colectores y emisarios que conforman la agrupación de vertidos hasta la EDAR de Jimera de Líbar son los siguientes:

1. Emisario general de Jimera de Líbar hasta la EDAR: El emisario hasta la EDAR recoge los puntos de vertido PV1 y PV2 del municipio, junto al cauce del Arroyo de las Huertas, y transporta todas las aguas residuales hasta la EDAR, situada en el paraje denominado Las Vegas, al nororeste del casco urbano. La longitud total del emisario asciende a 1.151,6 m.
2. Agrupación del vertido de Rosilla Alta : La pedanía de Rosilla Alta se encuentra ubicada en la margen derecha del río Guadiaro, en las inmediaciones de la Barriada La Estación, junto a la carretera MA- 8307. La recogida del punto de vertido actual (junto al estribo derecho del puente de la carretera MA-8307) se lleva a cabo mediante una estación de bombeo de agua residual (EBAR) que intercepta el colector de vertido actual. De la EBAR parte la conducción de impulsión y la conducción de alivio de emergencia, discurriendo esta última sensiblemente por el trazado de la tubería de vertido actual. La conducción de impulsión es de PEAD DN 90 mm y 218,23 metros de longitud, descargando directamente en la cántara de bombeo de la EBAR Estación en la margen opuesta del río Guadiaro.
3. Agrupación del vertido de la Barriada La Estación: La Barriada Estación de Jimera se ubica junto al río Guadiaro, en su margen izquierda, al otro extremo del puente de la carretera MA-8307 que cruza sobre el propio río. Este núcleo urbano presenta aproximadamente el 30% del agua residual total del municipio. El vertido actual de La Estación (PV3) se ubica junto a un pequeño arroyo que atraviesa el núcleo, en las inmediaciones del puente de la carretera MA-8307, el cual se recoge mediante un colector por gravedad PVC DN 315 mm y 59,71 metros de longitud, que se prolonga bajo la Avda. de la Barca, hasta la nueva EBAR que se ubicará junto al campo de fútbol municipal, junto al estribo izquierdo del citado puente.
4. Esta EBAR recibe las aguas residuales de La Estación y las de Rosilla Alta. La conducción de impulsión es de PEAD DN 110 mm y 549,17 metros de longitud, descargando directamente en la arqueta de entrada a la EDAR. Su trazado discurre paralelo a la línea de ff.cc. Algeciras-Bobadilla, junto al camino existente que constituye la Cañada Real del Campo de Gibraltar, procediendo posteriormente al cruce de la línea férrea mediante hinca, antes de su entrada en la planta.
5. • Emisario de vertido al cauce:  Tras el proceso de tratamiento en la EDAR, el efluente es reintegrado al cauce del río Guadiaro mediante un colector de PVC DN 630 mm y 388,33 m de longitud, que debe cruzar igualmente la línea de ff.cc. Bobadilla-Algeciras, aprovechando la hinca de tubería de hormigón armado DN 1.000 mm que se ejecuta para el cruce de la impulsión de La Estación. El vertido en el río Guadiaro se produce aguas abajo del Molino Rodete.
