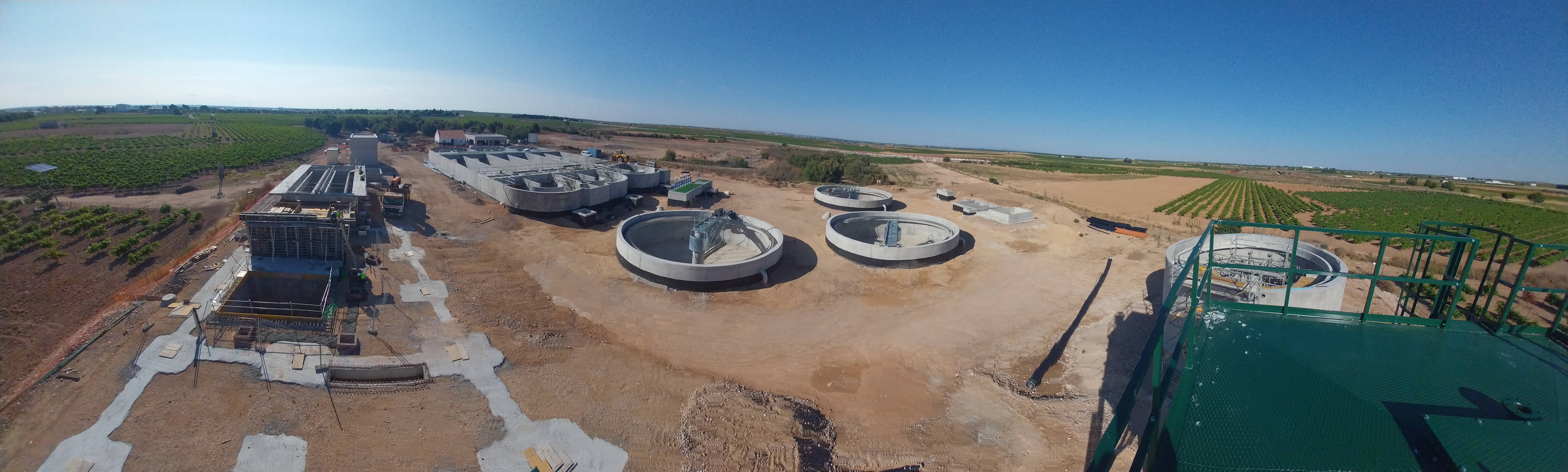

EDAR QUINTANAR DE LA ORDEN

1. Pozo de gruesos. En este pozo se conecta el colector de entrada de aguas residuales de la EDAR de fundición diámetro 600 mm. Sobre el mismo se coloca una cuchara bivalva electrohidráulica con puente grúa sustentada de la estructura del edificio para la retirada de los residuos a contenedor, que son retirados por un camión. En la salida del pozo se instaló una reja para desbaste de limpieza manual con ayuda de la cuchara bivalva.
2. Bombeo de agua bruta. Se dispone de una cámara de bombeo con un volumen útil de 25,60 m3. El sistema de elevación está compuesto por 5 bombas sumergibles con impulsor tipo N – autolimpiante, y paso libre de sólidos de 80 mm.
3. Desbaste de sólidos gruesos. Se trata de dos canales de 0,50 m de anchura, dotados con sendas rejas de gruesos automáticas. Los residuos sólidos vierten a un tornillo transportador que descarga en un tornillo inclinado transportador compactados  , que descarga en un contenedor para su retirada por camión. En paralelo se ha dispuesto un canal de by-pass de 0,50 m de anchura, dotado con una reja manual. La retirada de residuos se realiza manualmente al sistema de transporte.
4. Tamizado de finos. Está formado por dos canales de 0,50 m de anchura, dotados con un tamiz autolimpiable.
5. Desarenador-desengrasador en canal aireado. Se compone de dos unidades de tipo longitudinal aireado proporcionado un volumen unitario de 101,38 m3 y un tiempo de retención a caudal máximo en temporada alta de 10,32 min.
6. Medida y regulación de caudal a tratamiento biológico. Se realiza en tubería mediante dos medidores del tipo electromagnético de 300 mm de diámetro. Se instaló una compuerta manual para by-pass general del agua pretratada, un aliviadero de sobrantes y dos compuertas servomotorizadas para regulación de caudal a tratamiento biológico.

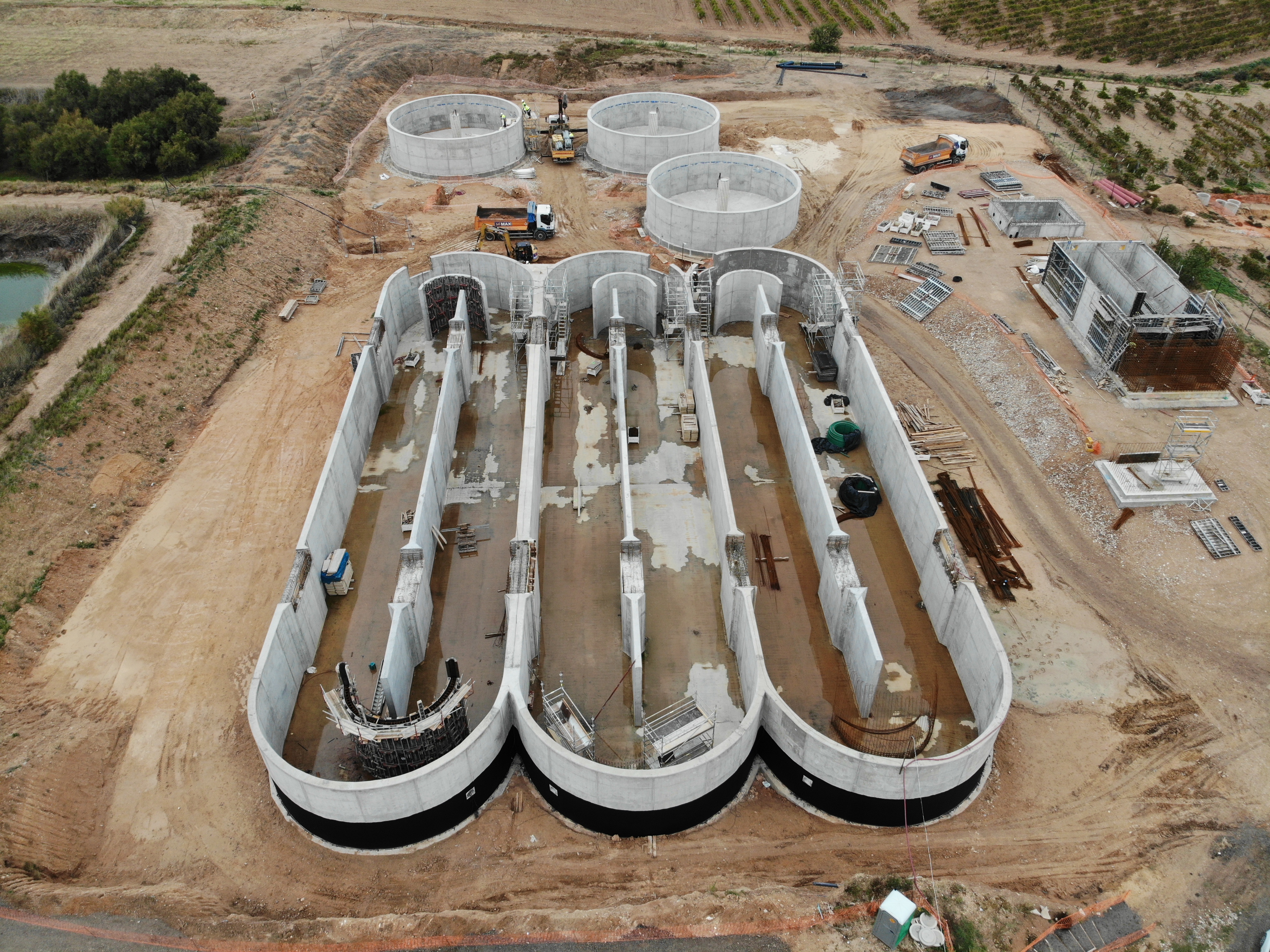

7. Reactores. El agua desbastada y desarenada procedente de la medida de caudal entra en la cámara de reparto a los canales de oxidación. Esta consta de 3 vertederos de 1,00 m de longitud unitaria a través de los cuales se produce la perfecta equirrepartición de los caudales. El agua con destino al tratamiento secundario (cuyo caudal se mide en un caudalímetro electromagnético) entra en tres líneas de reactores biológicos, de tipo “carrusel”, aireados mediante rotores.
8. Decantación secundaria. Se trata de tres unidades circulares del tipo gravedad de diámetro 16,20 m y 3,50 m de altura útil, que proporcionan un volumen unitario de 703,72 m3.
9. Eliminación química del fósforo. Para la eliminación del fósforo por vía química se ha previsto una instalación de almacenamiento y dosificación de cloruro férrico.
10. Cámara de cloración. El agua tratada procedente de los clarificadores secundarios se recoge en una cámara que proporciona un tiempo de contacto a caudal punta en temporada alta (verano) de 24,21 min.
11. Medida de caudal de agua tratada. Se instaló un medidor de caudal electromagnético de 400 mm de diámetro, para la línea de agua a la entrada del secundario (entre desarenados-desengrasados y reactores). Por otro lado, a la salida del sistema de desinfección, se colocó una arqueta de control que permite la medición de caudal de agua depurada con otro caudalímetro electromagnético de diámetro 400 mm.
12. Emisario de salida de agua tratada y vertido a cauce.

1. Recirculación de fangos a los reactores biológicos. Se compone de 5 bombas sumergibles (2 en reserva), de caudal unitario 100 m3/h a 7,62 m.c.a.
2. Extracción de los fangos en exceso a espesador por gravedad. Se efectúa mediante 2 bombas sumergibles, de caudal unitario 16,50 m3/h a 7,38 m.c.a., que impulsan el fango al espesador de gravedad.

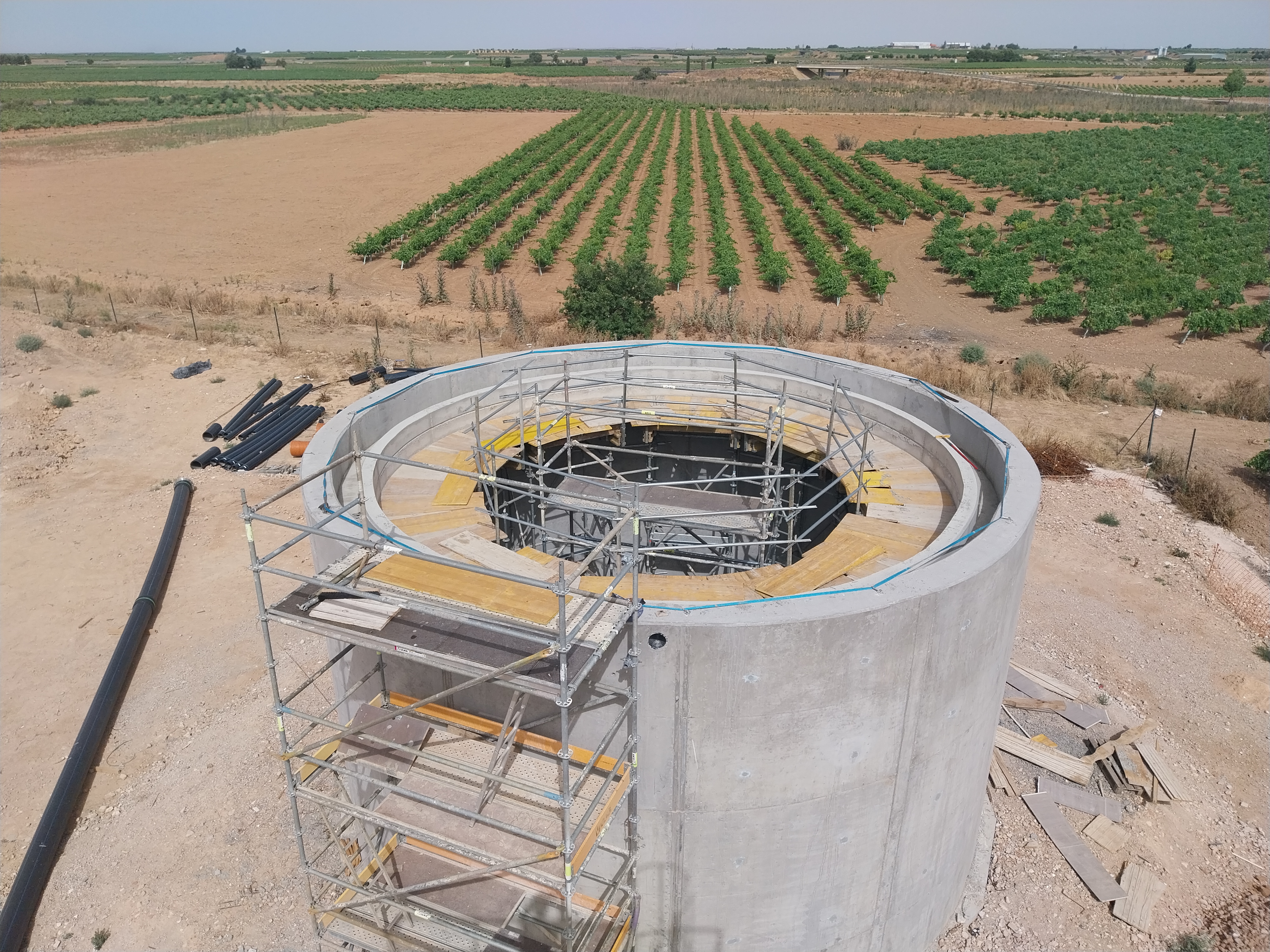

3. Espesamiento por gravedad de los fangos en exceso. Es un espesador de gravedad de diámetro 9,30 m y altura útil 5,50 m, que proporciona un volumen unitario de 399,93 m3 y un tiempo mínimo de retención de sólidos de 9,49 y 7,38 días para las temporadas de invierno y verano respectivamente.
4. Bombeo de fangos espesados a deshidratación. Del espesador, 3 unidades bombean los fangos al decantador centrífugo.
5. Deshidratación mecánica mediante una centrífuga. Se tienen 2 instalaciones de secado con decantadores centrífugos en paralelo.
6. Bombeo de los fangos deshidratados. Se bombean hasta una tolva (de vaciado inferior) mediante 2 bombas, una para cada centrifuga (1 en reserva), de tornillo excéntrico para fangos de 2 m3/h.
7. Almacenamiento de los fangos deshidratados en una tolva. La tolva elevada, de descarga inferior, tiene una capacidad de 38 m3 con un tiempo de almacenamiento de 6,53 días en invierno y 4,95 días en verano.

1. Aireación desarenador – desengrasador. Soplantes (3 ud) y difusores de membrana de burbuja gruesa para aeración de los desarenadores-desengrasadores.
2. Aireación reactor biológico. La aportación de aire a los canales de oxidación se efectúa mediante seis rotores, dos por reactor, de 4,5 m de largo unitario, con una capacidad de oxigenación total por reactor de 68,40 kg O2/h, todos ellos con variador de frecuencia electrónico.

1. By-pass general (alivio de pozo de gruesos).
2. By-pass del tratamiento secundario (mediante alivio al tanque de regulación).

1. Tercer canal de desbaste y tamizado en paralelo, dotado de reja manual de 15 mm de paso.
2. Instalación de dosificación de cloruro férrico para eliminación química de fósforo.
3. Extracción de flotantes de la decantación secundaria.
4. Instalación de dosificación de polielectrolito catiónico para la deshidratación mecánica.
5. Red de agua potable.
6. Red de agua industrial.
7. Red de aire comprimido.
8. Sistema de control e instrumentación.
9. Instalaciones eléctricas y grupo electrógeno.
10. Elementos de seguridad, laboratorio, taller, mobiliario y repuestos.
11. Desodorización por carbón activo.

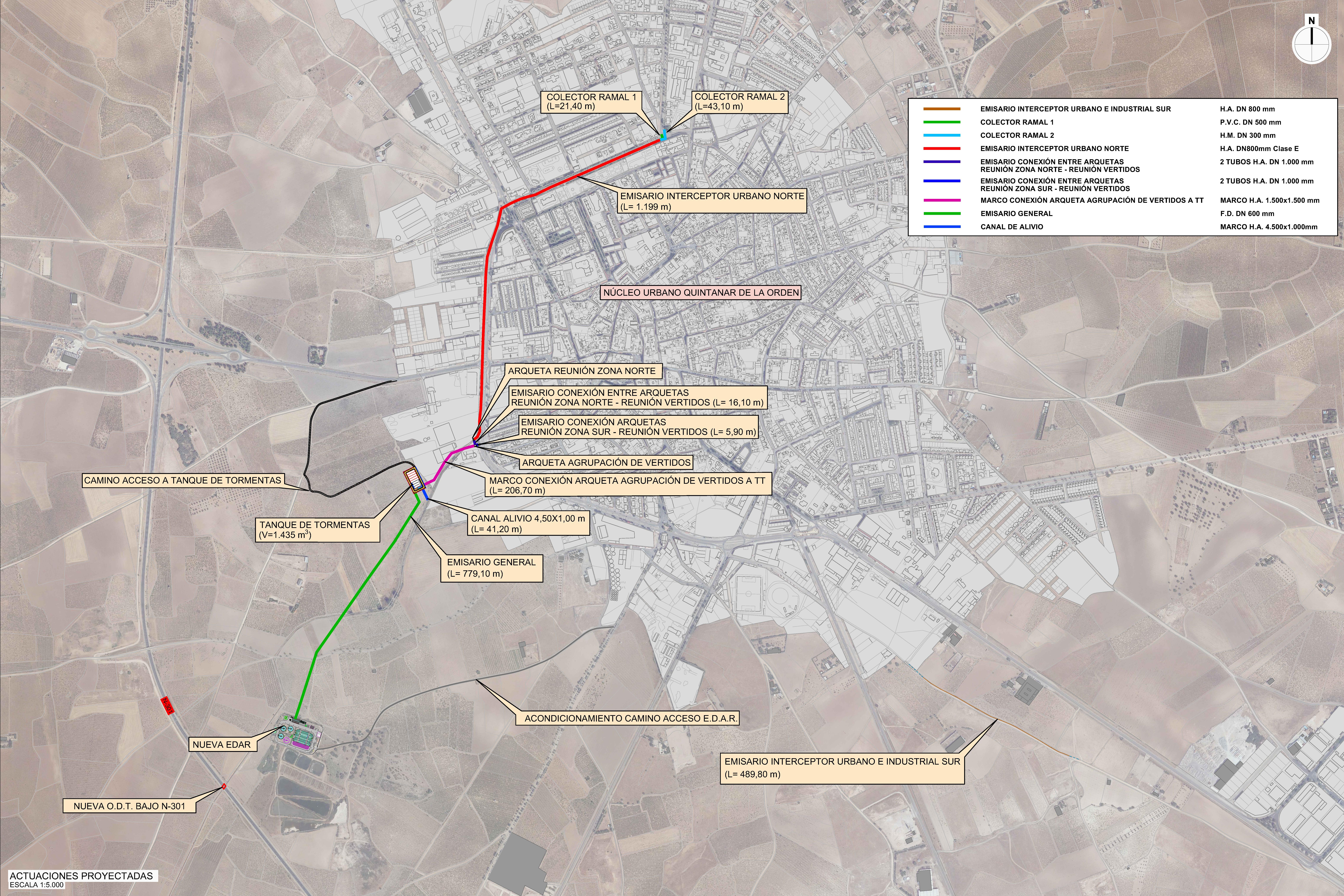

Parte de la arqueta de agrupación de vertidos y llega al aliviadero de entrada al tanque de tormentas. Es un marco de hormigón armado, tipo galería, de 1,50 m de altura por 1,50 m de ancho. El marco tiene una longitud total de 206,70 m y pendiente uniforme del 0,45%. Su capacidad máxima de transporte es de 5,848 m3/s.

Es capaz de retener los primeros 20 minutos de la lluvia correspondiente al período de retorno de 10 años, lo que permite laminar el hidrograma unitario cuyo caudal punta es 10,15 m3/s (caso para una duración de lluvia de 1 hora). El volumen de almacenamiento total es de 1.435 m3 para la fase inicial, se plantea dejar el espacio necesario para la ampliación del tanque de tormentas en una fase futura a 4.305 m3.

El alivio se da hacia el río desde el tanque. En caso de superarse la capacidad de almacenamiento de éste se proyecta un marco tipo galería de 4,5 m de alto por 1 m de ancho, con pendiente constante del 0,4% y longitud total de 41,2 m. El alivio se realiza al Arroyo de la Blanca.
