PROYECTO DE CONSTRUCCIÓN DE ADECUACIÓN DE LA EDAR DE LA PALMA DEL CONDADO (HUELVA)
Reportaje fotográfico
Vista aérea EDAR Moguer

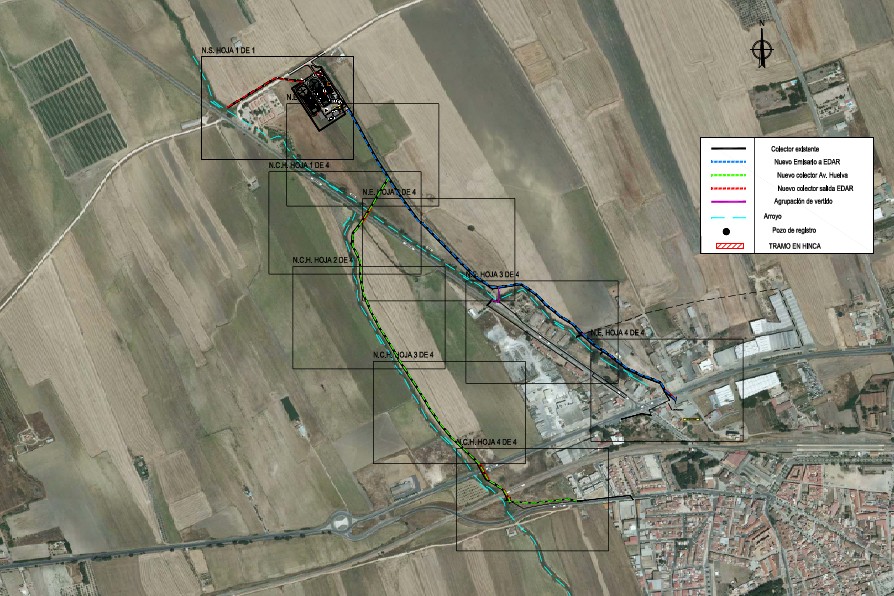

Plano de colectores
Obras previas
DESCRIPCIÓN GENERAL DE LA ACTUACIÓN
La actuación tiene por objeto la adecuación de la EDAR de La Palma del Condado (Huelva). La planta presentaba problemas de capacidad, y además debía adaptarse para la eliminación de nutrientes (P y N), al verter a zona sensible. Se solucionaron, asimismo otras carencias detectadas, fundamentalmente en instrumentación y telecontrol. En cuanto a las redes de saneamiento, se han renovado ciertos tramos de la red existente y se han incorporado al saneamiento los vertidos detectados.
Son de objeto de la presente actuación las obras e instalaciones correspondientes al saneamiento estudiado, así como, en el interior de la EDAR, desde el punto de llegada del agua bruta, hasta su restitución al cauce natural del río, incluyendo el tratamiento de fangos que se deriva de la depuración del agua a tratar, y todas aquellas instalaciones accesorias necesarias para el funcionamiento de las instalaciones.
Por otro lado, ACUAES está actualmente redactando un nuevo proyecto constructivo para dotar a la EDAR de Palma del Condado de un tratamiento de regeneración de las aguas residuales tratadas que permita su reutilización, así como la ampliación de la planta fotovoltaica existente en dicha EDAR para que pueda cubrirse el 70% del consumo con energía renovable.
La obra comprende las siguientes actuaciones:
- Ejecución de un nuevo emisario a la EDAR con capacidad suficiente para transportar los caudales de aguas residuales del año horizonte (2045), sustituyendo por tanto el emisario actual.
- Ejecución de un nuevo colector por el oeste del núcleo urbano de La Palma del Condado, que resuelva los problemas de contrapendiente del colector de la Avenida de Huelva.
- Obras en la EDAR: ejecución de un nuevo pretratamiento cubierto por un nuevo edificio y demolición del existente, remodelación de una de las balsas de tratamiento biológico para el nuevo proceso de funcionamiento y ejecución en paralelo de otra línea adicional incluyendo un nuevo decantador secundario. Asimismo, se construye un nuevo edificio de aireación, adecuación de la línea de fangos a las nuevas necesidades de la planta depuradora, incluyendo un nuevo espesador de gravedad, y adecuación de la instalación de desodorización.
- Ejecución de un nuevo colector de salida de la EDAR con capacidad suficiente para transportar los caudales de aguas residuales del año horizonte (2045), desde la arqueta de salida a cauce público.
Se proyecta un nuevo emisario a la EDAR con capacidad suficiente para transportar los caudales de aguas residuales del año horizonte (2045), con el objetivo de sustituir el emisario actual.
Se proyecta construir un nuevo colector, por el oeste del núcleo urbano de La Palma del Condado, que resuelva los problemas de contrapendiente del colector de la Avenida de Huelva.
Se proyecta un nuevo colector de salida de la EDAR con capacidad suficiente para transportar los caudales de aguas residuales del año horizonte (2045). Este nuevo colector discurrirá paralelo al colector existente.
- Llegada de agua bruta: La obra de conexión con la E.D.A.R. se realiza mediante la oportuna obra de llegada, dotada de aliviadero de seguridad, que evacúa el caudal sobrante que venga del colector general y permite realizar el by-pass total de planta.
- Pozo de gruesos: Con un volumen total de 13,21 m3.
- Bombeo de agua bruta: Dada la diferencia que existe entre el caudal medio de tratamiento y el máximo (5 a 1), se ha previsto el bombeo de agua bruta mediante dos tipos de bombas con diferente caudal, tres (3) (2+1 en reserva) bombas sumergibles de 166 m³/h a 6,80 m.c.a. de caudal unitario, dotadas todas ellas con variador de frecuencia electrónico y dos (2) (2+0 en reserva) bombas sumergibles de 250 m³/h a 6,80 m.c.a. de caudal unitario, dotadas todas ellas, también, con variador de frecuencia electrónico.
- Desbaste de sólidos gruesos: Formado por tres canales de 0,50 m de anchura dotados dos de ellos con reja de gruesos automática de 30 mm de luz libre entre pletinas y ancho de las mismas de 15 mm, y el tercero dotado de reja manual de 15 mm de paso.
- Tamizado de sólidos: Formado por dos canales de 0,50 m de anchura, dotados con tamices autolimpiables de 3 mm de luz libre de paso.
- Desarenado-desengrasado: Formado por dos unidades del tipo longitudinal aireado de longitud, proporcionando un volumen unitario de 37,62 m3.
- Reactores biológicos: Se proyecta la construcción de un nuevo reactor biológico, de iguales dimensiones que el existente, con un volumen de 3.626,10 m3.. Para posibilitar la eliminación biológica de fósforo se ha previsto dotar a ambos reactores, nuevo y existente, con una cámara anaerobia 192 m3. Además, se prevé una zona anóxica del 20,85% del volumen total del reactor, de 756 m3.
- Decantación secundaria: Formada por dos unidades circulares, una existente y otra de nueva construcción, volumen unitario de 1.911,35 m3.
- Eliminación química del fósforo: Para completar la eliminación del fósforo por vía biológica precipitación simultánea, se ha previsto la instalación de un sistema de almacenamiento y dosificación de cloruro férrico.
El agua tratada procedente de cada clarificador secundario se recoge en una cámara de cloración independiente insertada en un espacio entre el reactor biológico y el decantador secundario de cada línea de tratamiento biológico.
La medida de caudal se realiza en tubería mediante medidor del tipo electromagnético de 250 mm de diámetro.
- Recirculación y fangos en exceso: La recirculación de fangos se realiza mediante dos líneas independientes, una para el conjunto reactor-decantador existente y otra para la línea de nueva ejecución, compuesta para el actual reactor por tres bombas sumergibles (2+1 en reserva) y por tres bombas sumergibles (2+1 en reserva) para el nuevo, todas ellas con variador de frecuencia electrónico.
- Espesamiento de fangos en exceso: Para el espesamiento de los fangos en exceso se ha proyectado la construcción de un nuevo espesador de gravedad con un volumen unitario de 108,86 m3.
- Deshidratación de fangos: Se realiza el secado de fangos mediante dos decantadoras centrífugas, una existente (que queda como reserva) y otra de nueva instalación.
PARÁMETROS DE DISEÑO Y RESULTADOS A OBTENER
| Parámetro | Año Actual Temp. Iberfruta | Año Actual Temp. Normal | Año 2045 Temp. Iberfruta | Año 2045 Temp. Normal | Unidad |
| Población de diseño | 10835 | 10835 | 12655 | 12655 | hab. |
| Población estacional | 0 | 0 | 0 | 0 | hab. |
| Caudal medio diario est. descontando Iberfruta | 2080,32 | 2080,32 | 2531 | 2531 | m3/d |
| Caudal medio diario estimado Iberfruta | 1452,73 | 0 | 1452,73 | 0 | m3/d |
| Caudal medio diario total | 3533,05 | 2080,32 | 3983,73 | 2531 | m3/d |
| Dotación población base | 191,2 | 191,2 | 200 | 200 | l/hab/d |
| Diario | 3533,05 | 2080,32 | 3983,73 | 2531 | m3/d |
| Medio diario | 147,21 | 24,08 | 166,95 | 29,29 | l/seg |
| Máximo tiempo seco (Qp = 2,00 Qmed) | 294,42 | 173,36 | 331,98 | 210,92 | m3/h |
| Máximo diseño en pretratamiento (5,00 Qmed) | 736,05 | 433,4 | 829,94 | 527,29 | m3/h |
*En el estudio realizado para el dimensionamiento de la EDAR, se tiene en cuenta la actividad de una empresa que aporta importantes caudales al saneamiento municipal (Iberfruta), de ahí que se tenga en cuenta el periodo en el que la actividad de la empresa es más grande y cuando no.
| Parámetro | Año Actual Temp. Iberfruta | Año Actual Temp. Normal | Año 2045 Temp. Iberfruta | Año 2045 Temp. Normal | Unidad |
| DBO5 | |||||
| Carga unitaria | 52 | 31 | 57,61 | 35 | gr/hab/d |
| Carga diaria total | 561,76 | 330,77 | 729,02 | 463,17 | kg/d |
| Concentración media | 159 | 159 | 183 | 183 | mg/l |
| Concentración máxima | 238,5 | 238,5 | 274,5 | 274,5 | mg/l |
| SS | |||||
| Carga unitaria | 54 | 31 | 59,5 | 35 | gr/hab/d |
| Carga diaria total | 579,42 | 341,17 | 752,93 | 478,36 | kg/d |
| Concentración media | 164 | 164 | 189 | 189 | mg/l |
| Concentración máxima | 246 | 246 | 283,5 | 283,5 | mg/l |
| DQO | |||||
| Carga unitaria | 121 | 72 | 134,1 | 80 | gr/hab/d |
| Carga diaria total | 1307,23 | 769,72 | 1697,07 | 1078,21 | kg/d |
| Concentración media | 370 | 370 | 426 | 426 | mg/l |
| Concentración máxima | 555 | 555 | 639 | 639 | mg/l |
| NTK | |||||
| Carga unitaria | 9 | 5 | 11,96 | 7 | gr/hab/d |
| Carga diaria | 91,86 | 54,09 | 151,38 | 96,18 | kg/d |
| Concentración media | 26 | 26 | 38 | 38 | mg/l |
| Concentración máxima | 39 | 39 | 57 | 57 | mg/l |
| PTK | |||||
| Carga unitaria | 1,96 | 1,15 | 2,74 | 1,7 | gr/hab/d |
| Carga diaria | 21,2 | 12,48 | 34,06 | 22,06 | kg/d |
| Concentración media | 6 | 6 | 8 | 8 | mg/l |
| Concentración máxima | 9 | 9 | 13 | 13,05 | mg/l |
| pH | |||||
| Máxima | 8 | 8 | 8 | 8 | |
| Mínima | 7 | 7 | 7 | 7 | |
| Aceites | |||||
| Carga diaria total | 105,99 | 62,41 | 119,51 | 75,93 | kg/d |
| Concentración media | 30 | 30 | 30 | 30 | mg/l |
| Concentración máxima | 45 | 45 | 45 | 45 | mg/l |
| Temperatura | |||||
| Mínima | 12 | 15 | 12 | 15 | °C |
| Máxima | 20 | 24 | 20 | 24 | °C |
En el estudio realizado para el dimensionamiento de la EDAR, se tiene en cuenta la actividad de una empresa que aporta importantes caudales al saneamiento municipal (Iberfruta), de ahí que se tenga en cuenta el periodo en el que la actividad de la empresa es más grande y cuando no.
| Año Actual (2020) | Año horizonte (2040) | |||||
| Invierno | Verano | Invierno | Verano | |||
| Concentración DQO salida del tratamiento biológico | (mg/l) | ≤125 | ≤125 | ≤125 | ≤125 | |
| Concentración DBO5 salida del tratamiento biológico | (mg/l) | ≤25 | ≤25 | ≤25 | ≤25 | |
| Concentración SS salida del tratamiento biológico | (mg/l) | ≤35 | ≤35 | ≤35 | ≤35 | |
| Concentración NTOTAL salida del tratamiento biológico (a 16° C) |
(mg/l) | ≤10 | ≤10 | ≤10 | ≤10 | |
| Concentración PTOTAL salida del tratamiento biológico (a 16° C) | (mg/l) | ≤1 | ≤1 | ≤1 | ≤1 | |
| Concentración Amonio | (mg/l) | ≤4 | ≤4 | ≤4 | ≤4 | |
| pH | - | 06-ago | 06-ago | 06-ago | 06-ago | |
| % reducción en peso de sólidos volátiles | % | ≥40 | ≥40 | ≥40 | ≥40 | |
| Sequedad fangos deshidratados | % | ≥22 | ≥22 | ≥22 | ≥22 | |
| % de materia orgánica en las arenas | % | ≤7 | ≤7 | ≤7 | ≤7 | |
FICHA ADMINISTRATIVA*
* La Sociedad Mercantil Estatal Aguas de las Cuencas de España (ACUAES) tiene encomendada por el Ministerio de Transición Ecológica y Reto Demográfico, que ejerce la tutela sobre la sociedad estatal a través de la Dirección General del Agua.
| SITUACIÓN | En ejecución |
| Proyecto constructivo | CASTINSA-BYO-PROYECO |
| Presupuesto vigente (IVA incluido) | 327.541,50 € |
| BOE información pública del proyecto | BOE Núm. 282 Jueves 25 de noviembre de 2021 |
| Informe Resolución ambiental del proyecto | 08/02/2021 |
| Aprobación técnica del Proyecto | 18/05/2022 |
| Obra | CHM OBRAS E INFRAESTRUCTURAS SA PADELSA INFRAESTRUCTURAS, S.A |
| Presupuesto vigente (IVA incluido) | 6.105.570,69 € |
| Fecha firma contrato | 24/08/2022 |
| Dirección de obra | INGIOPSA INGENIERIA, S.L |
| Presupuesto adjudicacion (IVA incluido) | 427.722 € |
| Fecha firma contrato | 28/08/2022 |
| PROYECTO REGENARACIÓN | |
| SITUACIÓN | Estudios previos |
| Estudio de alternativas | UTE ATTEC-AQUATEC |
| Presupuesto vigente (IVA incluido) | 197.400,40 € |
