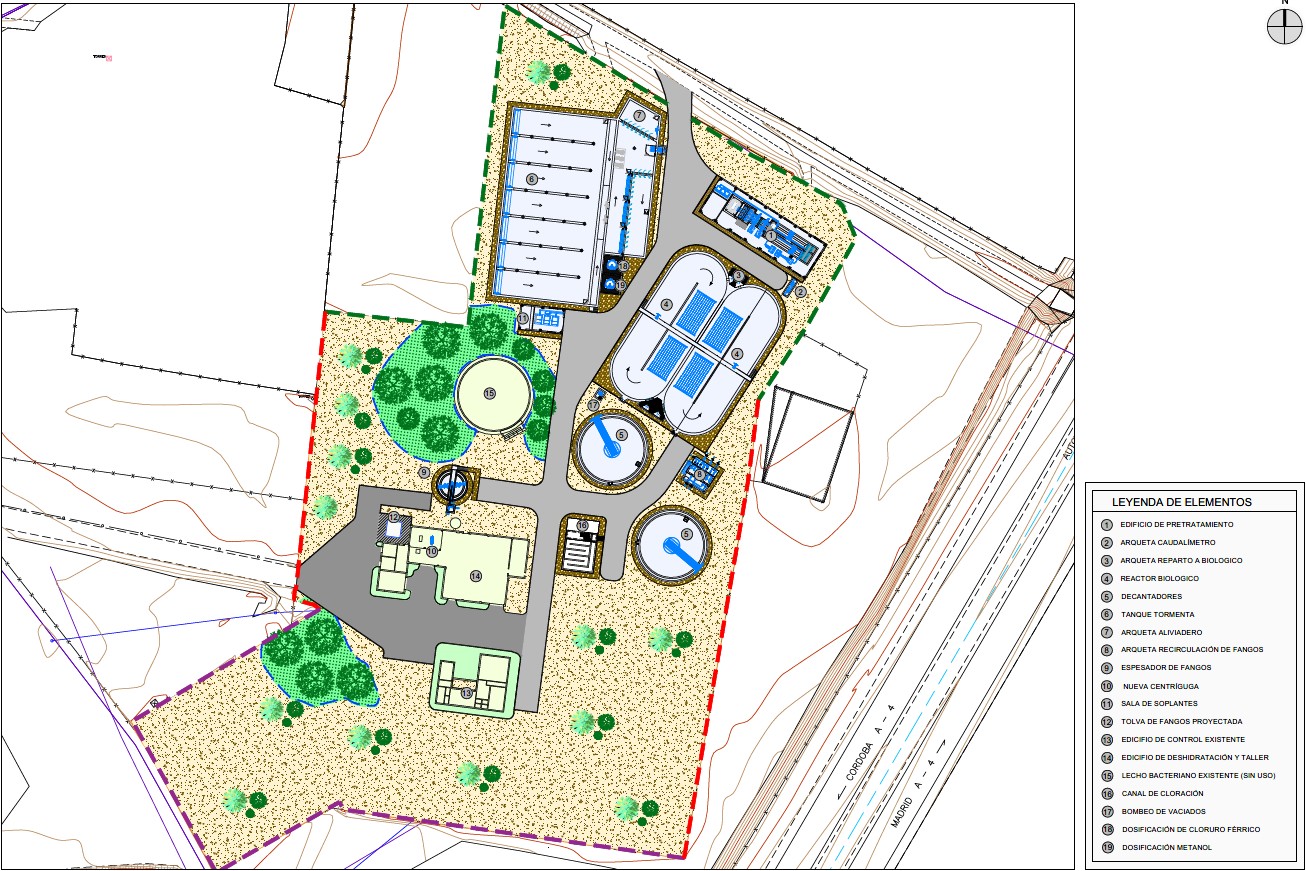

AMPLIACION EDAR MADRIDEJOS

1. Pozo de Gruesos de 17,34 m3, dotado de cuchara bivalva para extracción de sólidos, estructura para el escurrido y “descanso” de la cuchara y contenedor.
2. Elevación de agua bruta, mediante 4 (2+2R) grupos motobomba: Dos (2) grupos capaces de elevar 310 m3/h a 8,17 m.c.a. más otros dos (2) capaces de elevar 160 m3/h a 8,22 m.c.a.
3. Desbaste. Con capacidad de tratar el caudal máximo (601,89 m3/h). Formado por 3 (2+1) canales: dos canales principales de 0,50 m de ancho y un canal de reserva de 0,50 m, con rejas rectas inclinadas para el desbaste de gruesos. El desbaste de finos se realizará mediante tamices rectos de limpieza automática, que se instalarán en los canales principales. La recogida de los residuos se realizará mediante tornillos transportadores-compactadores para su descarga a contenedores.
4. Desarenado – Desengrasado en canal aireado. Se han proyectado dos (2) desarenadores-desengrasadores aireados, con dimensiones unitarias de 9,00 x 2,00 x 2,60 m (40,59 m3) capaces de tratar el caudal máximo (601,89 m3/h).
5. Medida de caudal de agua pretratada y aliviadero de excesos. La medida de caudal se realizará mediante un caudalímetro electromagnético. Se limitará el caudal en el tratamiento biológico a 240,76 m3/h mediante un aliviadero situado en la arqueta de salida del desarenador.

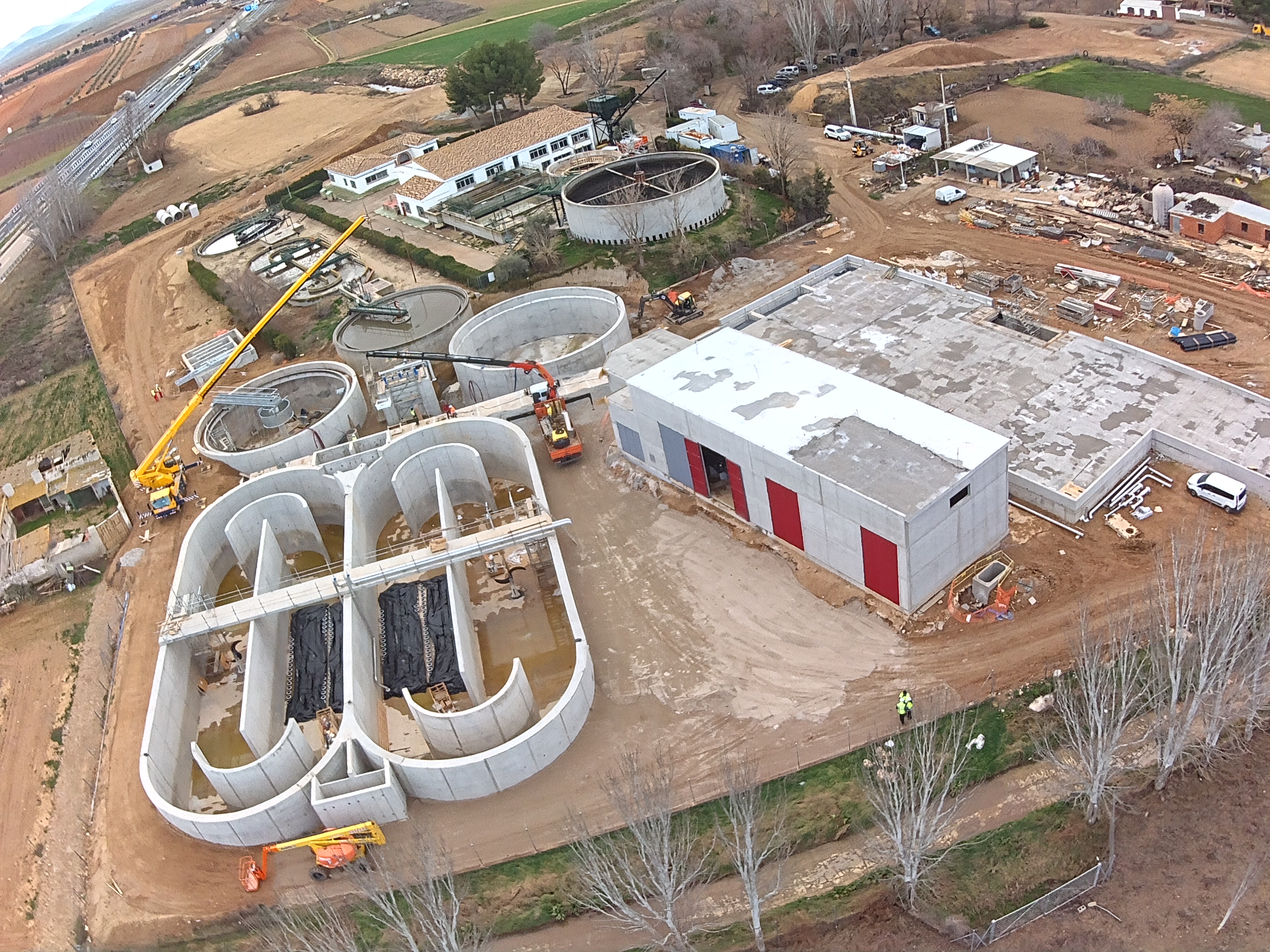

6. Tratamiento biológico, en dos (2) líneas, por fangos activos. Se propone un sistema de aireación prolongada y estabilización de lodos, consistente en dos (2) reactores biológicos tipo carrusel de volumen unitario 2.771,66 m3/ud (volumen total de 5.543,32 m3), con zona anóxica aproximada que represente el 30 % de dicho volumen. Se contempla la eliminación de nitrógeno para evitar desnitrificaciones incontroladas dentro del reactor. El sistema de aireación será mediante soplantes de levitación neumática (2 + 1R) de caudal unitario 1.800 Nm3/h.
7. Decantación secundaria. En dos (2) decantadores de 17 m de diámetro y 5,0 m de calado.
8. Desinfección. Para la desinfección de efluente, se instalará un sistema de dosificación de hipoclorito sódico, compuesto por dos (1+1R) bombas dosificadoras. Para garantizar el tiempo de contacto entre el efluente y el reactivos se construirá un (1) recinto laberíntico
9. Vertido del efluente.

1. Recirculación externa de los fangos secundarios al reactor biológico compuesta por un (1) pozo de bombeo en el que se ubicarán tres (2+1R) bombas sumergibles de 135 m3/h.
2. Recirculación interna del licor mixto garantizada mediante aceleradores de flujo.
3. Extracción de fangos en exceso y bombeo a espesador mediante dos (1 + 1R) bombas sumergibles, de caudal unitario 15 m3/h y altura 5,0 m.c.a
4. Espesamiento por gravedad de los fangos en exceso. Con un diámetro de 7,0 m y un calado de 4,50 m.
5. Deshidratación mecánica mediante DOS (1+1R) centrífugas, con caudal volúmico unitario de 5 m3/h y un caudal másico unitario de 150 kg/h. Una de las centrífugas será la existente en la deshidratación actual.
6. Transporte de los fangos deshidratados mediante dos (1+1R) bombas de tornillo helicoidal de alta presión, con un caudal unitario de 1,00 m3/h, hasta una tolva de 15 m3 de capacidad.

1. Dosificación de Cloruro Férrico
2. Dosificación de Metanol
3. Dosificación de Hipoclorito Sódico
4. Dosificación de polielectrolito a centrífugas

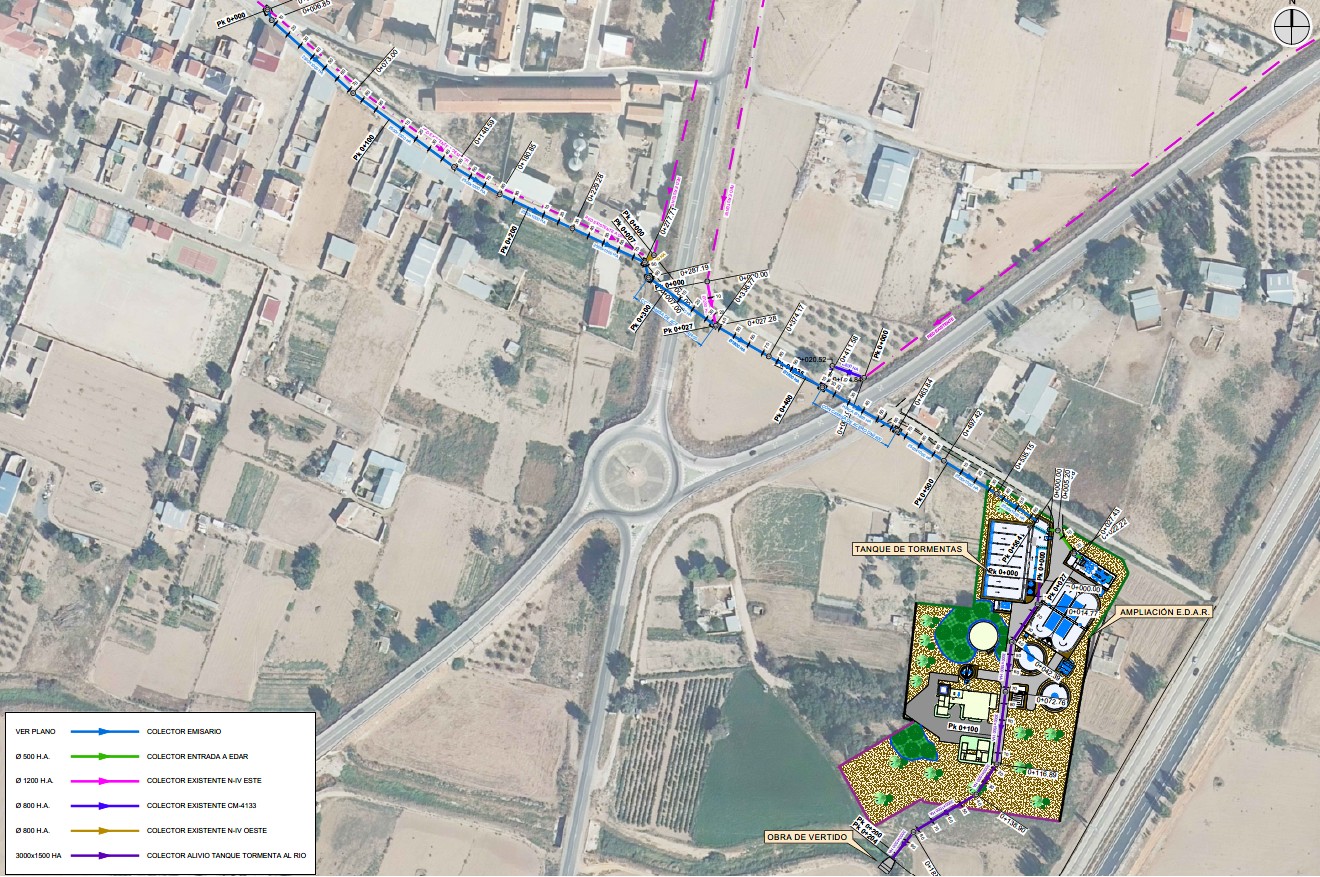

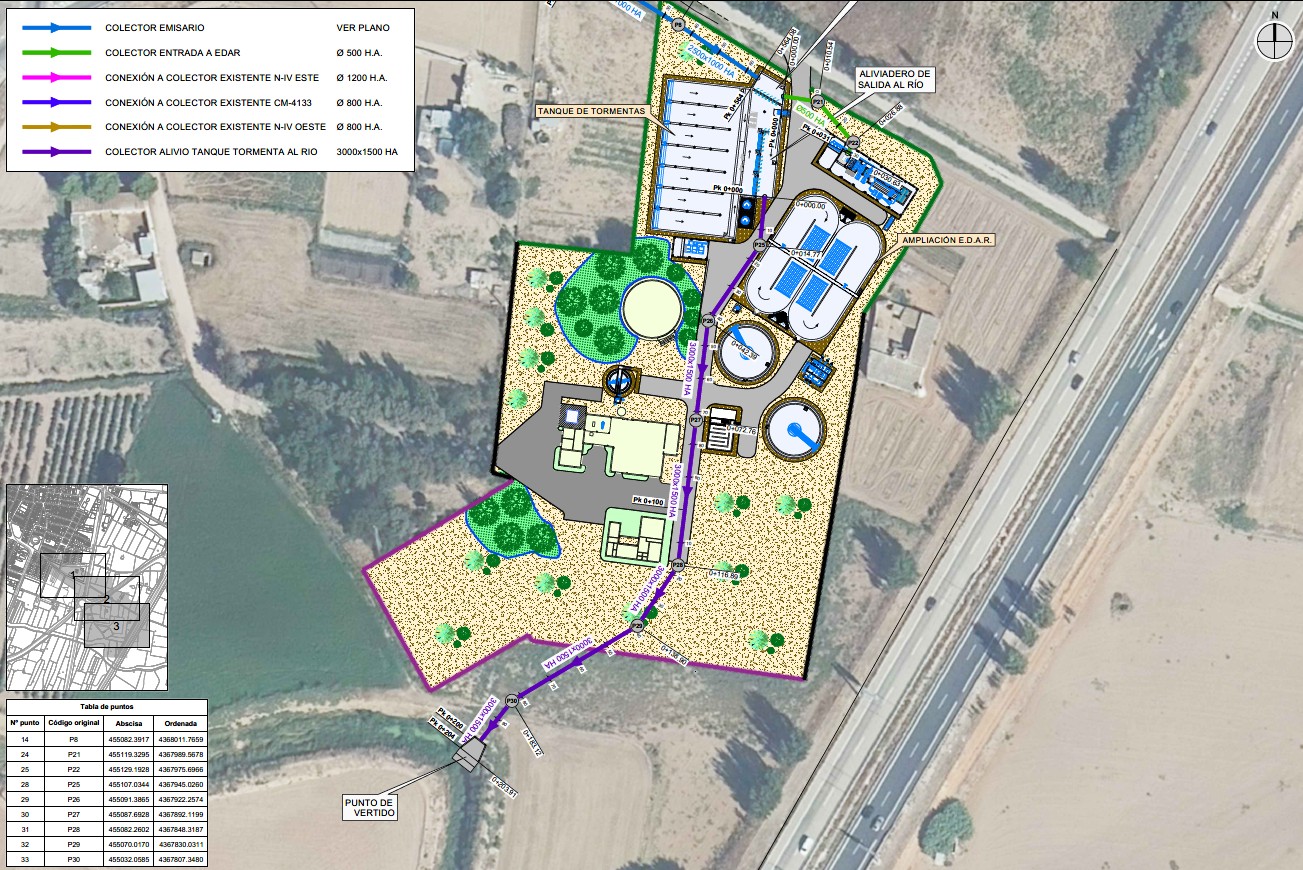

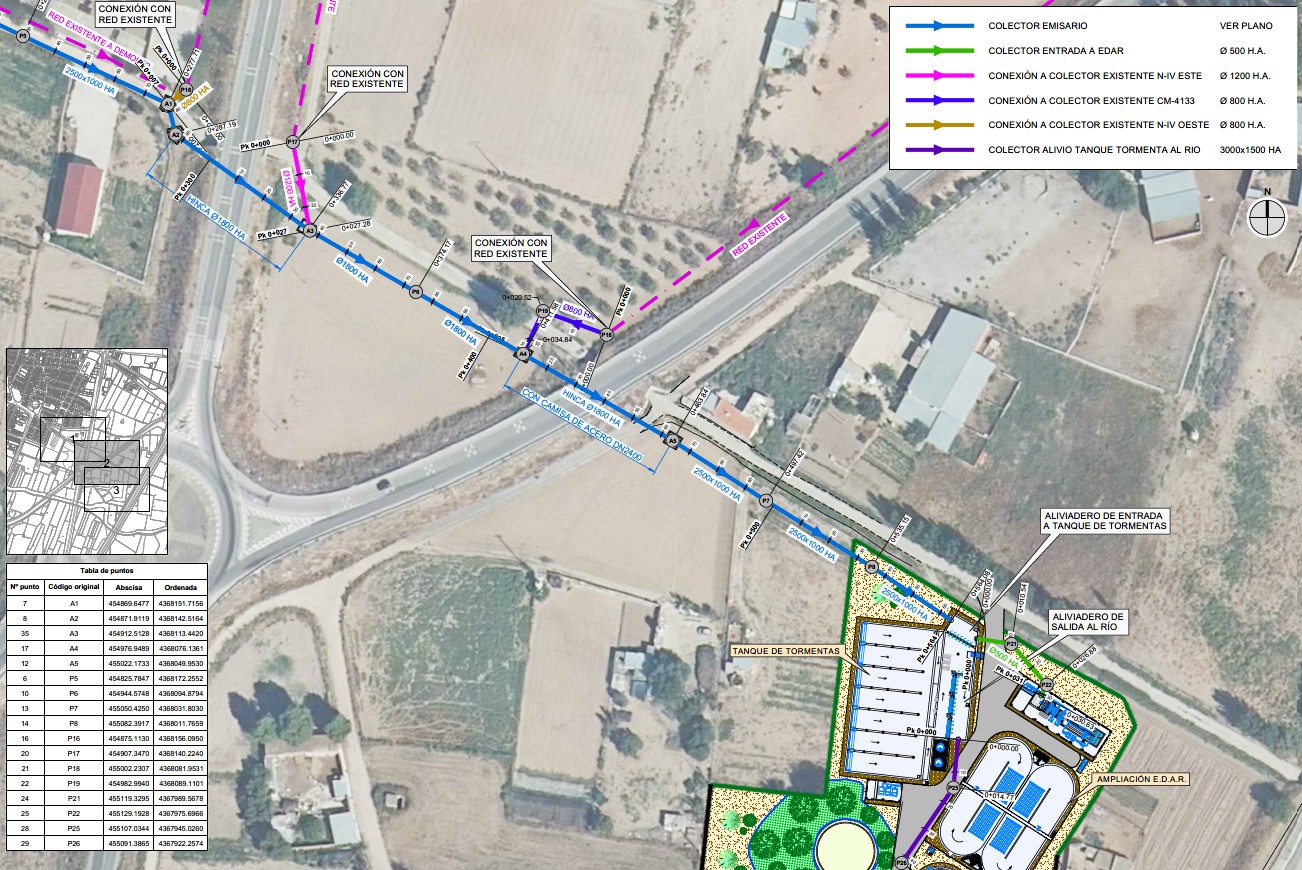

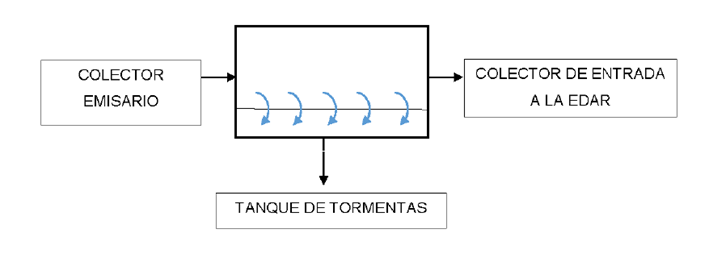

Se trata del colector que parte del aliviadero de entrada al tanque de tormentas, y llega al pozo de gruesos (obra de llegada) de la nueva EDAR. El colector proyectado es una tubería de HA de DN 500mm. Este colector vehiculará las aguas residuales hacia la EDAR para su elevación y posterior tratamiento. Las aguas pluviales, en caso de episodios de tormenta, serán aliviadas en la cámara aliviadero previa hacia el tanque de tormentas.
