AMPLIACIÓN DE LA EDAR DE PAXARIÑAS Y ACTUACIONES EN COLECTORES

Reportaje fotográfico

DESCRIPCIÓN Y OBJETO DE LA ACTUACIÓN

La actual EDAR de Paxariñas se encuentra al límite de su capacidad, una situación que empeora en periodo estival con el incremento exponencial de la población. Por este motivo, resulta necesario aumentar la capacidad de diseño actual, que es de 10.800 m3/d, de forma que, finalizadas las obras, la instalación pueda tratar las aguas residuales de Sanxenxo y la zona de Raxó, en Poio, elevando la población beneficiada hasta los 80.000 habitantes equivalentes.

La actuación se desarrolla en dos fases. En la primera se acometen los siguientes trabajos:

  1. Ampliación de la EDAR de Paxariñas
  2. Tanque de tormentas y el bombeo de Raxó
  3. Acondicionamiento de los colectores y bombeos existentes en la línea de costa de Sanxenxo

En la segunda fase se realizan pequeñas actuaciones puntuales con el objeto de dejar preparada toda la instalación, donde se completan los tanques de tormentas y se mejoran los alivios que quedaron pendientes en la primera fase.

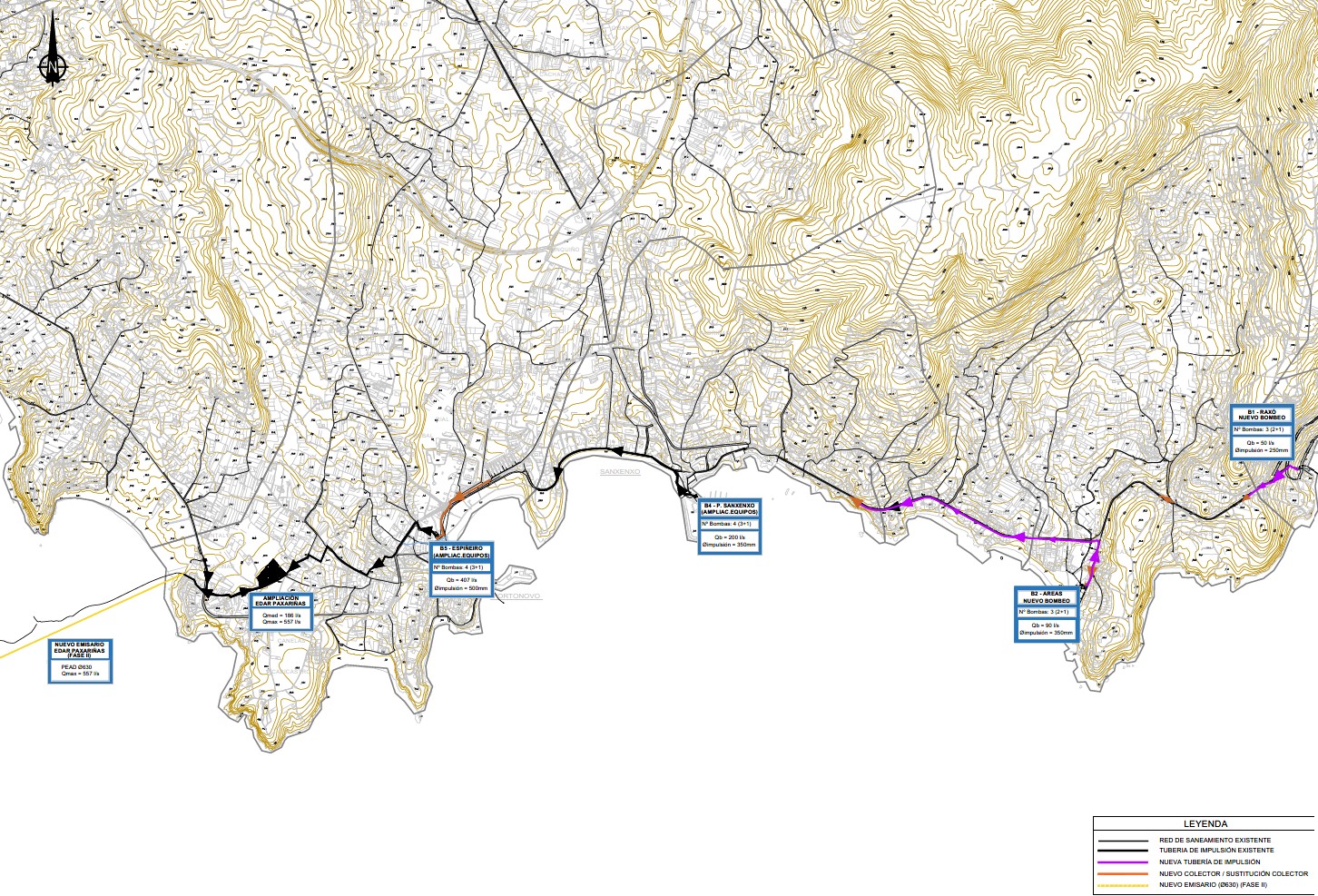

DESCRIPCIÓN GENERAL DE LA ACTUACIÓN

La solución adoptada para la mejora de la depuración de Sanxenxo y saneamiento de Raxó consiste en:

  • Mejoras e incremento de capacidad del sistema de colectores:
    1. Nuevo bombeo de e impulsión de Raxó. Permite conectar las aguas residuales de Raxó y Samieira con el sistema de colectores existente en Sanxenxo. Capacidad de 50 l/s.
    2. Nuevo bombeo e impulsión de Areas. Permite el incremento de la capacidad de bombeo hasta 90 l/s, adecuándolo al incremento de caudal debido a la conexión de Raxó, así como a los incrementos de población futuros.
    3. Ampliación de capacidad de los bombeos de Sanxenxo y Espiñeiro a 200 l/s y 407 l/s respectivamente. Se lleva a cabo la sustitución de equipos y calderería, aprovechando la obra civil existente, para adecuarse a los requisitos de diseño que incluyen los caudales procedentes de Raxó, así como la previsión de crecimiento a futuro.
    4. Sustitución de colector interceptor existente hacia el bombeo de Espiñeiro por otro de mayor capacidad (1000 mm) para transportar el caudal durante episodios de lluvia en régimen extremal.
  • Ampliación de EDAR de Paxariñas para los caudales y cargas de diseño (98.412 hab-eq) descritos anteriormente.
  • Actuaciones complementarias:
    1. Desmantelamiento de Bombeo y depósito de retención de Areas y posterior restauración ambiental del entorno:
    2. Actuaciones puntuales en aliviaderos de bombeos de Nanín y Montalvo:
  • Instalación de pantallas deflectoras.
  • Sistema de control continúo para detección de alivios.
  • Nuevo emisario submarino de mayor diámetro (PEAD 630 mm) con capacidad para descargar el caudal máximo de diseño de la planta (557 l/s). El tramo difusor se sitúa a una profundidad aproximada de 20 m referida al NMMA. También se lleva a cabo el desmantelamiento del tramo desconectado del emisario submarino actual de la EDAR de Paxariñas.

MEJORAS DE LA CAPACIDAD DEL SISTEMA DE COLECTORES Y BOMBEOS

Se construye un nuevo bombeo en Raxó, en las inmediaciones del bombeo existente, de forma que resulta más sencillo la ejecución de las conexiones de entrada y alivio desde la red actual. El bombeo presenta las siguientes características:

  1. Caudal máximo de bombeo: 50 l/s. El caudal unitario de cada bomba es de 30 l/s.
  2. Número de bombas: 2+1R
  3. Tipo de bombeo: de cámara húmeda.
  4. Tipo de desbaste: triturador
  5. Sistema de desodorización, mediante geomembranas reforzada hecha a medida que incluye filtros de carbón activado, para cubrir herméticamente y reducir las emisiones de olores del bombeo hacia el edifico.
  6. Tamiz aliviadero previo a conducción de alivio
  7. Sistema de control de alivios que permite la detección y la cuantificación de los mismos.

Con el objeto de asegurar la continuidad de la red entre los bombeos de Raxó y Areas y poder aprovechar la red existente en la actualidad, se ejecuta en el núcleo de A Costa un tramo de colector de diámetro 315 mm con una longitud de 95,7 m.

Se ejecuta un tramo de colector de PVC con diámetro 400 mm y una longitud de aproximadamente 275 m, en la calle Playa de Areas.

El nuevo bombeo de Areas se ejecuta en las inmediaciones del actual bombeo, siendo posible de esta manera aprovechar el tanque de tormentas existente. El bombeo presenta las siguientes características:

  1. Caudal máximo de bombeo: 90 l/s. El caudal unitario de cada bomba es de 50 l/s.
  2. Número de bombas: 2+1R
  3. Tipo de bombeo: de cámara húmeda.
  4. Tipo de desbaste: triturador
  5. Calderín antiariete
  6. Sistema de desodorización, mediante geomembranas reforzada hecha a medida que incluye filtros de carbón activado, para cubrir herméticamente y reducir las emisiones de olores del bombeo hacia el edifico.
  7. Tamiz aliviadero previo a conducción de alivio
  8. Sistema de control de alivios que permite la detección y la cuantificación de los mismos.

Se aprovecha la obra civil del bombeo de Sanxenxo, aunque es preciso incrementar la capacidad de bombeo máximo de 150 l/s actuales a 200 l/s en configuración 3+1R. Para ello se instalan 4 bombas de eje vertical en cámara seca.

Se trata de un tramo de 586,5m de longitud y DN 1000mm, de PRFV SN10000, que comienza con un pozo que se realiza interceptando el colector en la zona frente al centro de salud de Portonovo en el que se incorporan las aguas del colector de la PO-308. Se mantiene la impulsión existente.

Se incrementa el caudal de bombeo máximo de 250 l/s actuales a 407 l/s.

Se aprovecha la obra civil de la estación de bombeo, llevándose a cabo la sustitución de las bombas, así como la renovación del equipamiento existente. Se instalan 4 bombas de eje vertical en cámara seca, en configuración 3+1R.

Si bien no son bombeos objeto de la actuación al no calificarse como prioritarios en el estudio de alternativas, para conseguir una mejora inmediata en el tratamiento y control de los desbordamientos en los mismos se proyectan las siguientes actuaciones:

  1. Pantalla deflectora de flotantes en los aliviaderos de los bombeos de Nanín y Montalvo.
  2. Sistema de control de alivios que permite la detección y la cuantificación de los mismos en ambos bombeos.

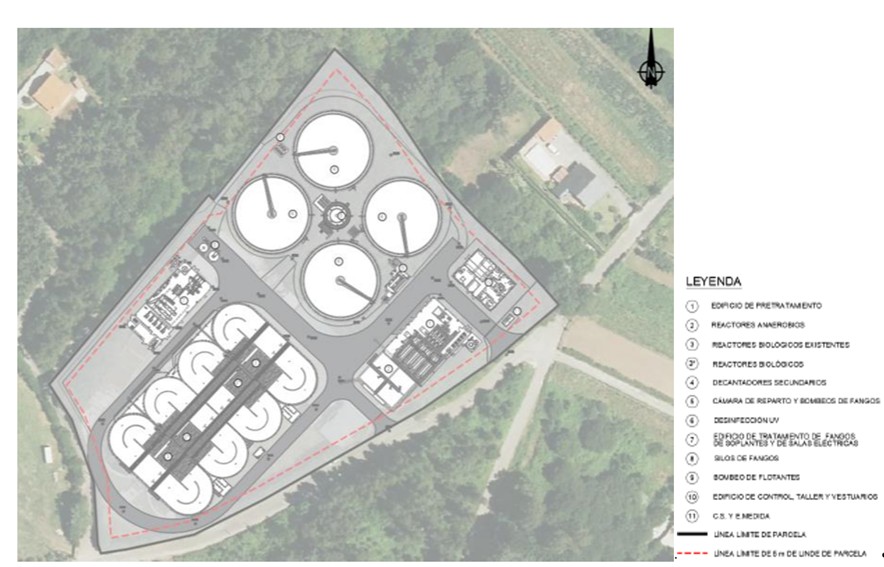

AMPLIACIÓN DE LA EDAR DE PAXARIÑAS

Se construye un nuevo bombeo en Raxó, en las inmediaciones del bombeo existente, de forma que resulta más sencillo la ejecución de las conexiones de entrada y alivio desde la red actual. El bombeo presenta las siguientes características:

  1. Caudal máximo de bombeo: 50 l/s. El caudal unitario de cada bomba es de 30 l/s.
  2. Número de bombas: 2+1R
  3. Tipo de bombeo: de cámara húmeda.
  4. Tipo de desbaste: triturador
  5. Sistema de desodorización, mediante geomembranas reforzada hecha a medida que incluye filtros de carbón activado, para cubrir herméticamente y reducir las emisiones de olores del bombeo hacia el edifico.
  6. Tamiz aliviadero previo a conducción de alivio
  7. Sistema de control de alivios que permite la detección y la cuantificación de los mismos.

  1. Tamizado: El agua impulsada por los bombeos de Espiñeiro y Montalvo descarga en una cámara de reunión en la que también descarga la impulsión del bombeo de fosas sépticas y flotantes, así como el otro bombeo de flotantes. Posteriormente, el agua se reparte en cuatro canales de 1 m de ancho en los que se encuentran los tamices de finos.
  2. Desarenado-desengrasado: El agua pasa a un canal de reparto hacia los cuatro desarenadores-desengrasadores de 10,5 m de largo, 2,5 m de ancho y una altura útil de 2 m. La zona de desengrasado presenta 0,6 m de anchura en cada línea. Se trata de desarenadores rectangulares aireados, de flujo helicoidal, con control de velocidad de paso por placa vertedero, que garantizará la eliminación de partículas con tamaño igual o superior a 0,2 mm.

  1. Tratamiento anaerobio: Se ejecuta un nuevo reactor anaerobio con 2 líneas de 540 m3 de volumen cada una. Cada una de las líneas cuenta con dos agitadores sumergibles para mantener el agua residual en suspensión.

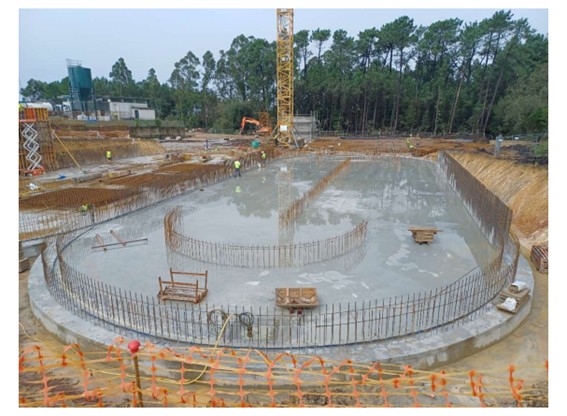

  2. Tratamiento aerobio: El tratamiento biológico de la EDAR pasa de dos líneas en la actualidad a 4. Se aprovecha la obra civil de los dos reactores existentes y se ejecutan dos nuevos reactores de igual volumen unitario a los actuales (2.900 m3). En total resulta un volumen de 11.600 m3. La altura de agua interior de los reactores es de 4,10 m.

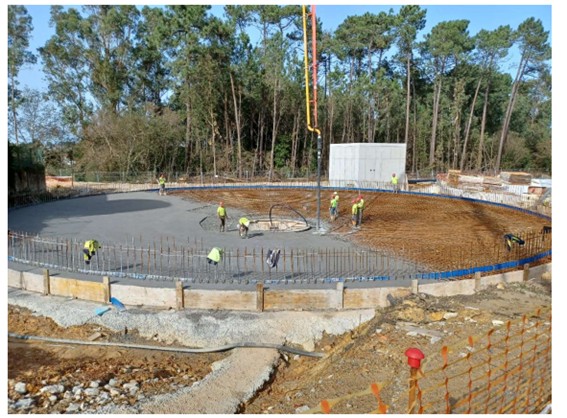

  3. Decantación secundaria: Se proyectan 4 nuevos decantadores de 28,3 m de diámetro, con un calado bajo vertedero de 4m. La superficie unitaria es de 629 m2, resultando la velocidad ascensional a caudal máximo 0,797 m3/m2/h.
  4. Desinfección UV: Se instalan dos líneas de desinfección independientes, cada una de ellas con 72 lámparas y una potencia total de 36 kW, y que cuentan con control automático de nivel.

  1. Espesamiento: El espesamiento está constituido por dos nuevos tambores espesadores con un caudal unitario de 75 m3/h y una carga másica máxima de 540 kgMS/h. Además, se conserva uno de los dos tambores espesadores existentes.
  2. Depósito de fangos espesados: Los tambores de espesamiento descargan el fango directamente a un depósito de fango espesado situado bajo los mismos. El depósito se diseña con un volumen total de 251 m3.
  3. Bombeo de fangos espesados a deshidratación: Aspirando del depósito de fangos espesados se instalan 5 bombas helicoidales. 2 de ellas (1+1R) alimentarán la impulsión al tornillo deshidratador y cuentan con un caudal unitario de 8 m3/h. Las otras 3 (configuración 2+1R) están conectadas a cada una de las impulsiones que descargan en las centrífugas existentes y cuentan con un caudal unitario de 15 m3/h.
  4. Deshidratación de fangos: Se instala un nuevo tornillo deshidratador con capacidad para tratar un caudal máximo de fango espesado a una concentración del 2,5 % de 10,32 m3/h, y 258 Kg.MS/h de materia seca. La potencia del tornillo es de 2,2 kW.
  5. Bombeo y almacenamiento de fangos deshidratados: Los fangos deshidratados son bombeados mediante 3 bombas helicoidales y un total de 6 impulsiones de INOX y DN150mm, disponiéndose de esta forma de la flexibilidad necesaria para poder impulsar los lodos desde cualquiera de los 3 equipos de deshidratación a los dos silos con los que se cuenta: el silo actual y uno nuevo con el mismo volumen (50 m3).
  6. Desodorización: La sala de tratamiento de fangos y los silos dispone de un sistema de desodorización por vía biológica mediante filtros percoladores (Biotrickling) para un caudal de 11.000 m3/h. Presenta una torre de 2,5 m de diámetro y 8 m de altura.

FICHA ADMINISTRATIVA*

* La Sociedad Mercantil Estatal Aguas de las Cuencas de España (ACUAES) tiene encomendada por el Ministerio de Transición Ecológica y Reto Demográfico, que ejerce la tutela sobre la sociedad estatal a través de la Dirección General del Agua.

Situación En ejecución
Proyecto constructivo IDOM CONSULTING, ENGINEERING, ARCHITECTURE, S.A.U
Presupuesto vigente (IVA incluido) 350.900 €
BOE información pública del proyecto  BOE nº 270 Jueves 10 de noviembre de 2022
Informe Resolución ambiental del proyecto 10/08/2022
Aprobación técnica del  Proyecto  21/03/2023
Obra UTE PESA - COPASA
Presupuesto vigente (IVA incluido) 19.554.641,39 €
Dirección de obra IDOM CONSULTING, ENGINEERING, ARCHITECTURE, S.A.U.
Presupuesto adjudicacion (IVA incluido) 670.000 €
Fecha firma adjudicacion Jueves, 28 Septiembre, 2023



INTERÉS GENERAL

En la Ley 6/2018, de 3 de julio, de Presupuestos Generales del Estado para el año 2018, en su disposición adicional centésima sexagésima primera, se declararon de interés general las obras Mejora de la depuración de Sanxenxo y saneamiento de Raxó. En el Modificado nº1 del Convenio de Gestión Directa de construcción y/o explotación de obras hidráulicas formalizado entre el Ministerio de Agricultura, Alimentación y Medio Ambiente y Aguas de las cuencas de España, S.A. suscrito el 15 de noviembre de 2019 figura la actuación denominada A.8.04 Actuaciones saneamiento y depuración en Poio-Sanxenxo.

DECLARACIÓN DE IMPACTO AMBIENTAL

Resolución de 10 de agosto de 2022, de la Dirección General de Calidad y Evaluación Ambiental, por la que se formula Informe de impacto ambiental del proyecto "Mejora de la depuración de Sanxenxo y saneamiento de Raxó (Pontevedra)".
