PROYECTO DE CONSTRUCCIÓN DE ADECUACIÓN DE LA EDAR DE MOGUER (HUELVA)

Reportaje fotográfico

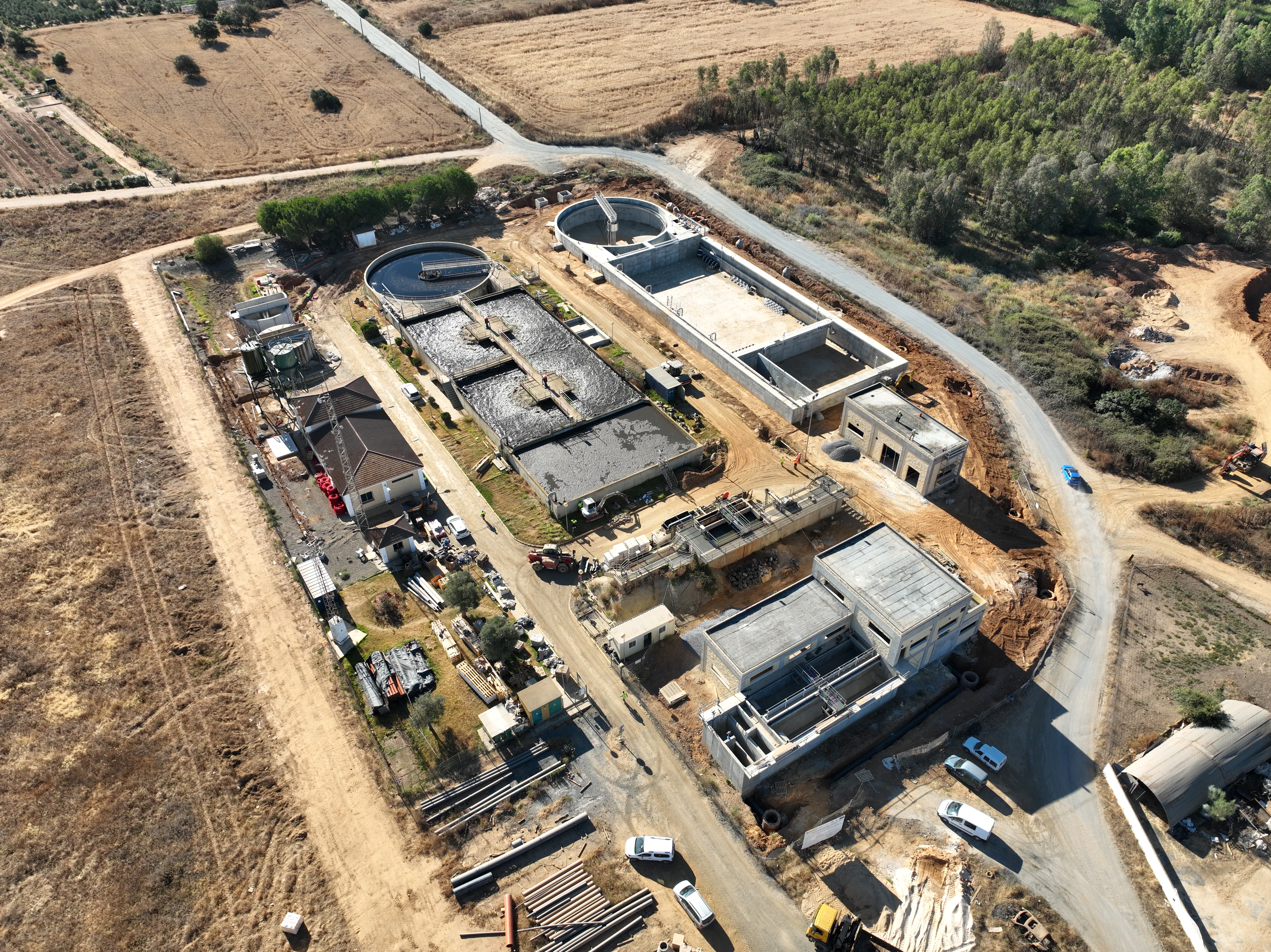

default Vista aérea EDAR Moguer

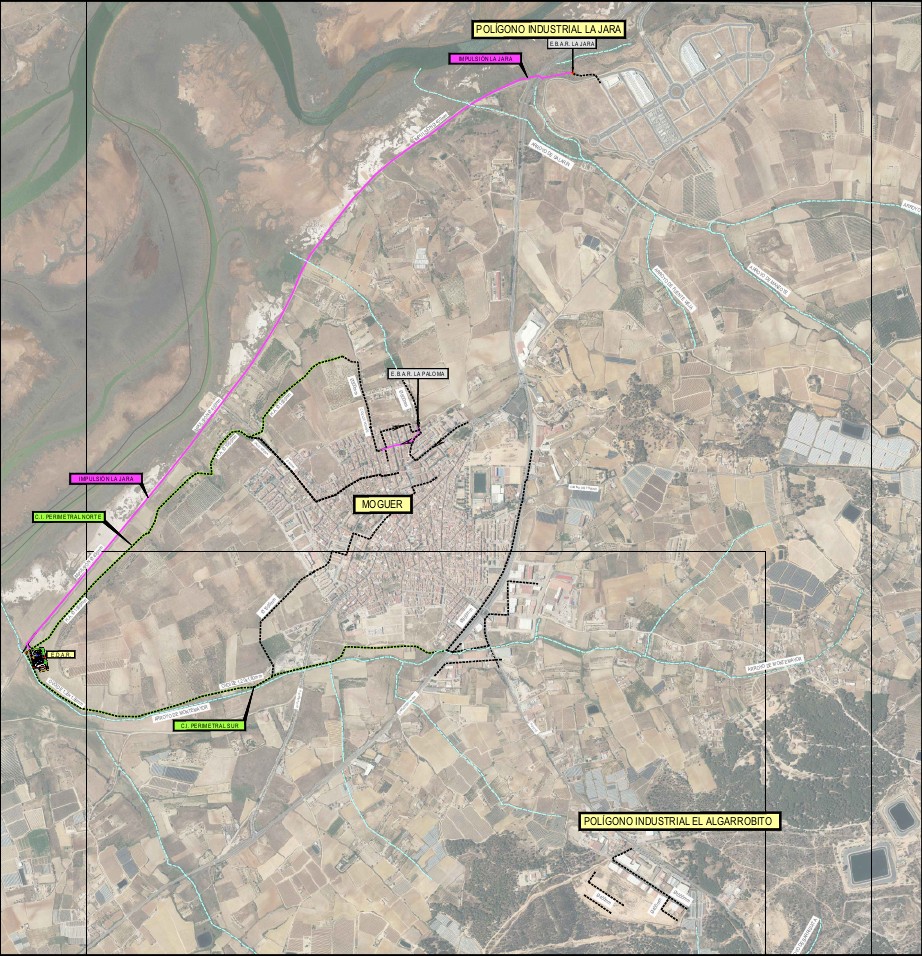

Plano de colectores

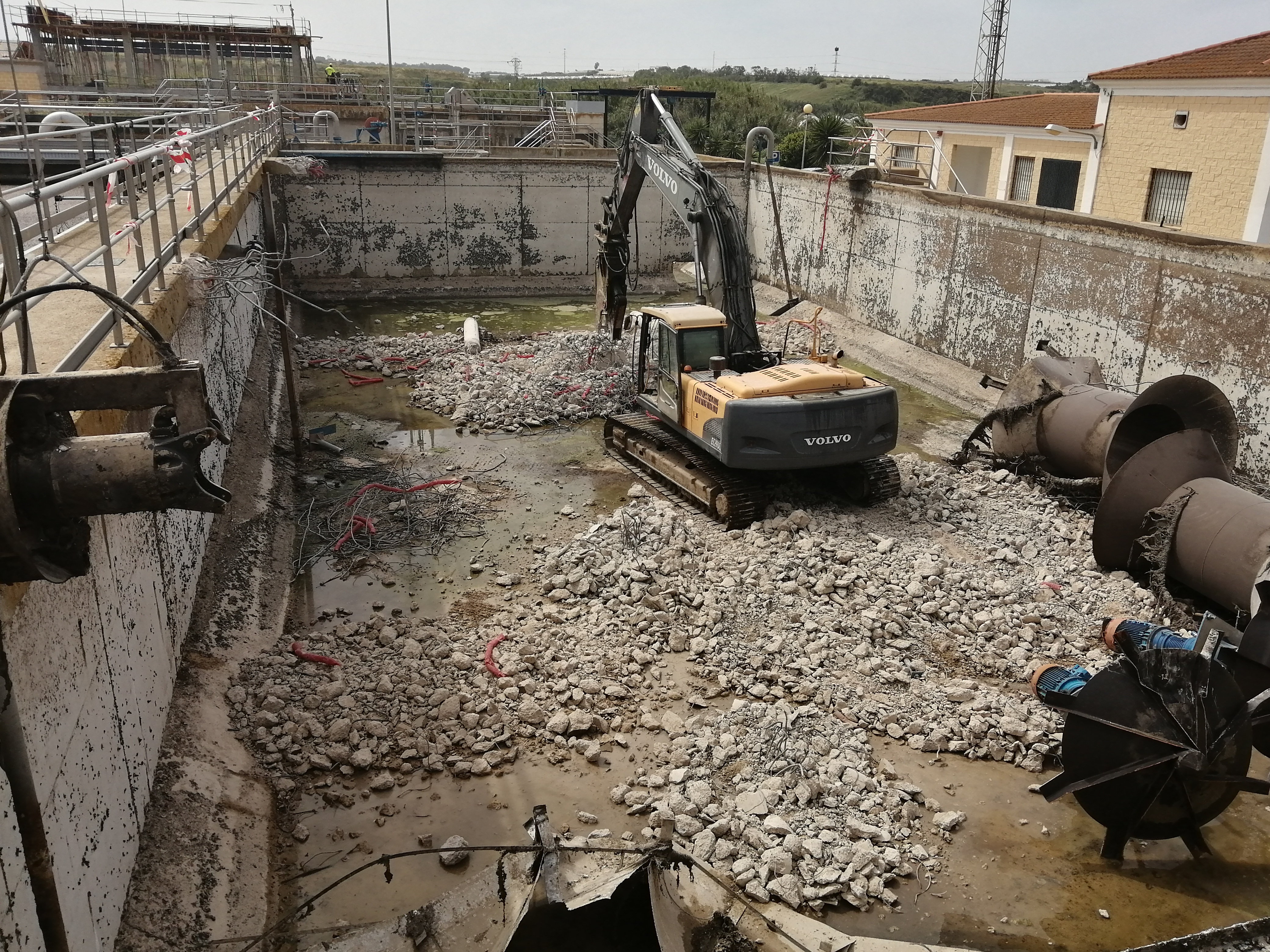

Obras previas
Edificio pretratamiento
Descargar

DESCRIPCIÓN GENERAL DE LA ACTUACIÓN

El proyecto tiene por objeto la adecuación de la EDAR de Moguer (Huelva). La planta debe adaptarse para eliminación de nutrientes (P y N), pues vierte a zona sensible. Se solucionan asimismo otras carencias detectadas, fundamentalmente en instrumentación y telecontrol. En cuanto a las redes de saneamiento, se realiza un diagnóstico de las mismas, solucionando los problemas detectados: posibles vertidos industriales, conexión al saneamiento de zonas o polígonos industriales nuevos y revisión de los aliviaderos y estaciones de bombeo.

Por otro lado, ACUAES está actualmente redactando un nuevo proyecto constructivo para dotar a las EDAR de Moguer de un tratamiento de regeneración de las aguas residuales tratadas que permita su reutilización, así como la ampliación de la planta fotovoltaica existente en dicha EDAR para que pueda cubrirse el 70% del consumo con energía renovable.

La actuación se divide en dos fases, que se detallan a continuación:

Obras en la EDAR: ejecución de un nuevo pretratamiento cubierto por un nuevo edificio y posterior demolición del existente, remodelación de las balsas de tratamiento biológico para el nuevo proceso de funcionamiento, construcción de un nuevo edificio de aireación, remodelación de la salida de agua tratada y adecuación de la línea de fangos a las nuevas necesidades.

Ejecución de un nuevo colector de salida de la EDAR desde la arqueta de salida hasta la arqueta de reunión de vertidos a la que vierten los colectores principales del saneamiento de la ciudad.

  • Nuevo colector de entrada a la EDAR:
    • Colector en gravedad de 63 m de longitud, de PVC corrugado DN-630 mm.
    • Caudales de diseño (año 2045): QM = 47,51 l/s ; Qmáx = 237,57 l/s; Qmin = 11,88 l/s
  • Nuevo colector de salida de la EDAR:
    • Colector en gravedad de 30 m de longitud, de PVC corrugado DN-630 mm.
    • Caudales de diseño (año 2045): QM = 47,51 l/s ; Qmáx = 237,57 l/s; Qmin = 11,88 l/s

  1. Llegada de agua bruta: El agua bruta llega a la nueva obra de llegada mediante un nuevo colector de PVC DN 630, que parte desde la arqueta de reunión de caudales existente en las inmediaciones de la EDAR. La conexión con la E.D.A.R. se realiza mediante la nueva obra de llegada, dotada de aliviadero de seguridad, que evacúa el caudal sobrante que viene del colector general y permite realizar el by-pass total de planta.
  2. Pozo de gruesos: Con volumen total de 16,73 m3 y un tiempo de retención a caudal máximo del año horizonte de 70,70 y 92,72 segundos en temporada alta y baja, respectivamente, para el año horizonte.
  3. Bombeo de agua bruta: Dada la diferencia que existe entre el caudal medio de tratamiento en temporada baja del año actual y el máximo en temporada alta del año horizonte (9 a 1), se realiza el bombeo de agua bruta mediante dos tipos de bombas con diferente caudal, tres (3) (2+1 en reserva) bombas sumergibles de 171,00 m³/h a 8,51 m.c.a. de caudal unitario, dotadas todas ellas con variador de frecuencia electrónico y dos (2) bombas sumergibles de 260,00 m³/h a 8,51 m.c.a. de caudal unitario, dotadas todas ellas, también, con variador de frecuencia electrónico.
  4. Desbaste de sólidos gruesos: Formado por tres canales de 0,50 m de anchura dotados dos de ellos con reja de gruesos automática, y el tercero dotado de reja manual. Los residuos sólidos vierten a un tornillo transportador compactador de 1 m³/h de capacidad que descarga en un contenedor.
  5. Tamizado de sólidos: Formado por dos canales de 0,50 m de anchura, dotados con sendos tamices autolimpiables. Los residuos sólidos vierten a un tornillo transportador-compactador de 1 m³/h de capacidad que descarga en un contenedor.
  6. Desarenado-desengrasado: Formado por dos unidades del tipo longitudinal aireado con un volumen unitario de 41,04 m3y un tiempo de retención a caudal máximo en el año horizonte de 5,76 y 7,58 min, para temporada alta y temporada baja, respectivamente.

  1. Reparto a los reactores biológicos: El agua desbastada y desarenada procedente de la medida de caudal entra en la cámara de reparto a los reactores biológicos existente. Ésta consta de 2 vertederos de 2,00 m de longitud unitaria a través de los cuales se produce la repartición de los caudales.

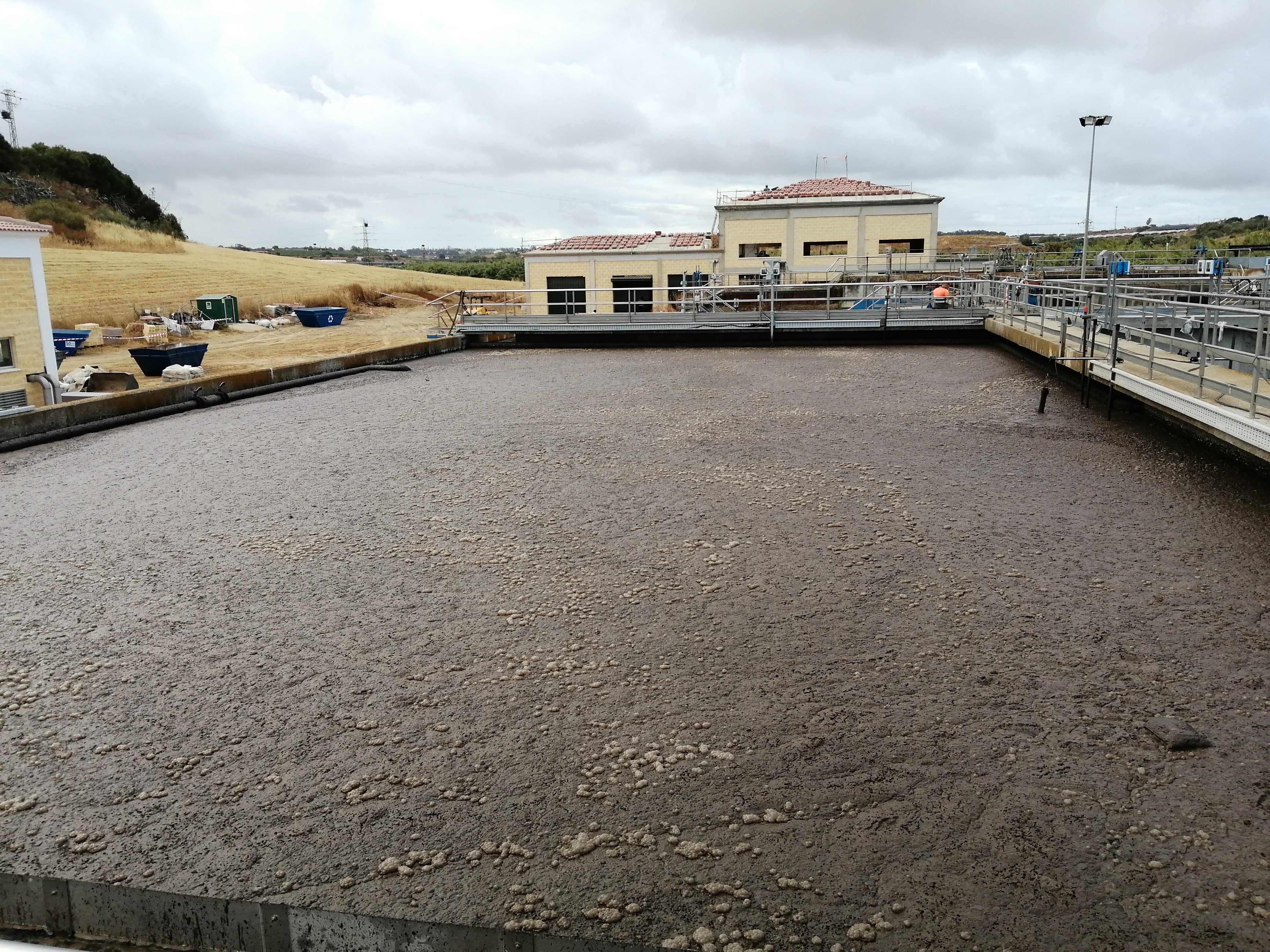

  2. Reactores biológicos: Se mantienen los reactores biológicos existentes 41,90 m de longitud por 16,30 m de anchura y 4,00 m de altura útil, proporcionando un volumen útil unitario de 2.731,88 m3 y una carga másica de 0,048 Kg/d/Kg MLSS en el año horizonte 2045 claramente suficiente para alcanzar un rendimiento en la DBO5 del 95,63 %. La edad del fango asciende a 20,57 días teniendo en cuenta la producción de fangos químicos debidos a la precipitación del fósforo. Para posibilitar la eliminación biológica de fósforo se ha diseñado en ambos reactores una cámara. Cada zona lleva instalado un (1) agitador sumergible. Además, se proyecta una zona anóxica del 27,34% del volumen total del reactor.
  3. Eliminación química del fósforo: Se ha previsto la instalación de un sistema de almacenamiento y dosificación de cloruro férrico para la eliminación del fósforo por vía química.
  4. Decantación secundaria: Formada por dos unidades circulares, existentes, del tipo gravedad de diámetro 16,00 m y 3,00 m de altura útil, proporcionando un volumen unitario de 603,19 m3 .

El agua tratada procedente de ambos clarificadores secundarios se recoge en la cámara de cloración existente.

Se realiza una nueva instalación de almacenamiento y dosificación de hipoclorito sódico comercial para desinfección del efluente ya que la existente se encuentra desmantelada, compuesta de un depósito de almacenamiento de 10.000 l y dos (2) (1+1 en reserva) bombas dosificadoras de pistón membrana.

  1. Recirculación y extracción de fangos en exceso: La recirculación de fangos se realiza mediante dos líneas independientes, una para cada línea de reactor-decantador existente compuestas, cada una de ellas, por tres (3) bombas sumergibles (2+1 en reserva). La extracción de fangos en exceso se realiza mediante dos líneas independientes, una para cada línea de reactor-decantador existente, compuestas cada una de ellas por dos (2) (1+1 en reserva) bombas sumergibles, que impulsan el fango en exceso a los espesadores de gravedad.
  2. Espesamiento de fangos en exceso: Para el espesamiento de los fangos en exceso se proyecta la construcción de un nuevo espesador de gravedad, con un volumen unitario de 108,86 m3. Se ha previsto la construcción de este nuevo espesador, de menos capacidad que el existente, para evitar la redisolución del fósforo en los fangos espesados cuando funciona la eliminación biológica del fósforo.
  3. Deshidratación de fangos: Se prevé realizar el secado de fangos mediante dos decantadoras centrífugas una existente (que quedará como reserva) y otra de nueva instalación, funcionando cinco (5) días a la semana a un promedio de 6 y 5 horas por día útil, en temporada alta y baja respectivamente, en el año horizonte 2045.

  1. Soplantes (3 ud nuevas) y difusores de membrana de burbuja gruesa para aeración del desarenador-desengrasador.
  2. Soplantes (3 ud nuevas) y difusores de membrana de burbuja fina para aeración de los reactores biológicos.
  3. Extracción de flotantes de la decantación secundaria.
  4. Instalación de preparación y dosificación de polielectrolito catiónico para la deshidratación mecánica (se mantiene parte de lo existente).
  5.  Nueva instalación de almacenamiento y dosificación de cloruro férrico para la eliminación del fósforo por vía química.
  6. Nueva instalación de almacenamiento y dosificación de hipoclorito sódico para la desinfección el efluente y para eliminación de espumas y para evitar el bulking en los reactores biológicos.
  7. Red de agua potable (ampliada).
  8. Red de agua industrial (ampliada).
  9. Red de aire comprimido (nueva).
  10. Red de drenajes y vaciados (ampliada).

Conexión de la red de alcantarillado del Polígono industrial El Algarrobito con la red de saneamiento municipal, de modo que sus aguas residuales puedan ser tratadas en la EDAR.

Nuevo colector de enlace al P.I. El Algarrobito

  • Colector en gravedad de 2.280 m de longitud, de PVC corrugado DN-400 mm.
  • Caudales de diseño (año 2045): Qm = 8,50 l/s ; Qmáx = 42,51 l/s; Qmin = 2,13 l/s
  • Aliviadero en cabecera con coeficiente de dilución 1:6.

PARÁMETROS DE DISEÑO Y RESULTADOS A OBTENER

Caudal 2020 T. Alta 2020 T. Baja 2045 T. Alta 2045 T. Baja Unidad
Nº total de habitantes: 19.200,00 19.200 26.193 26.193 hab
Caudal medio diario (m3/d) sin industria: 2.284,80 2.284,80 3.116,97 3.116,97 m3/d
Caudal máximo aportado (m3/d) por industria: 928,22 0 928,22 0 m3/d
Caudal medio diario (m3/d) total: 3.213,02 2.284,80 4.105,18 3.116,97 m3/d
Dotación población base (l/hab/día): 119,00 119 119 119 l/hab/día
Diario (m3/d): 3.213,02 2.284,80 4.105,18 3.116,97 m3/d
Medio diario (m3/h): 37,19 26,44 47,51 36,08 m3/h
Mínimo tiempo seco (Qmin =0,50 Qmed), en m3/h: 66,94 47,60 85,52 64,94 m3/h
18,59 13,22 23,76 18,04 l/seg
Máximo tiempo seco o caudal punta (Qp =2,00 Qmed): 267,75 190,40 342,10 259,75 m3/h
74,38 52,89 95,03 72,15 l/seg
Máximo diseño en pretratamiento (5,00 Qmed) 669,38 476,00 855,25 649,37 m3/h
185,94 13,22 237,57 180,38 l/seg

DBO5 2020 T. Alta 2020 T. Baja 2045 T. Alta 2045 T. Baja Unidad
Carga unitaria 33,3 23,68 24,41 27,23 g/hab/d
Carga diaria total 639,39 454,68 939,47 713,32 kg/d
Concentración media 199 199 228,85 228,85 mg/l
Concentración máxima 298,5 298,5 343,28 343,28 mg/l
SS
Carga unitaria 34,14 24,28 36,77 27,92 g/hab/d
Carga diaria total 655,46 466,1 963,08 731,24 kg/d
Concentración media 204 204 234,6 234,6 mg/l
Concentración máxima 306 306 351,9 351,9 mg/l
DQO
Carga unitaria 77,15 54,86 83,09 63,09 g/hab/d
Carga diaria total 1481,2 1053,29 2176,36 1652,46 kg/d
Concentración media 461 461 530,15 530,15 mg/l
Concentración máxima 691,5 691,5 795,23 795,23 mg/l
NTK
Carga unitaria 7,03 5 7,57 5,75 g/hab/d
Carga diaria 134,95 95,96 198,28 150,55 kg/d
Concentración media 42 42 48,3 48,3 mg/l
Concentración máxima 63 63 72,45 72,45 mg/l
PT
Carga unitaria 7,03 5 7,57 5,75 g/hab/d
Carga diaria 134,95 95,96 198,28 150,55 kg/d
Concentración media 42 42 48,3 48,3 mg/l
Concentración máxima 63 63 72,45 72,45 mg/l
pH
Máxima 8 8 8 8
Mínima 7 7 7 7
Aceites
Carga diaria total 96,39 68,54 123,16 93,51 kg/d
Concentración media 30 30 30 30 mg/l
Concentración máxima 45 45 45 45 mg/l
Temperatura
Mínima 15 15 15 15 °C
Máxima 24 24 24 24 °C

Parámetro 2020 T. Alta 2020 T. Baja 2045 T. Alta 2045 T. Baja Unidad
Concentración DQO salida ≤125 ≤125 ≤125 ≤125 mg/l
Concentración DBO5 salida ≤25 ≤25 ≤25 ≤25 mg/l
Concentración SS salida ≤35 ≤35 ≤35 ≤35 mg/l
Concentración NTOTAL salida ≤15 <=15 ≤15 ≤15 mg/l
Concentración Fósforo salida <=2 ≤2 ≤2 ≤2 mg/l
pH 6 - 8 6 - 8 6 - 8 6 - 8
Estabilidad (% sólidos volátiles) ≤60 ≤60 ≤60 ≤60 %
Sequedad fangos deshidratados ≥20 ≥20 ≥20 ≥20 %

FICHA ADMINISTRATIVA*

* La Sociedad Mercantil Estatal Aguas de las Cuencas de España (ACUAES) tiene encomendada por el Ministerio de Transición Ecológica y Reto Demográfico, que ejerce la tutela sobre la sociedad estatal a través de la Dirección General del Agua.

SITUACIÓN Finalizada
Proyecto constructivo UTE ATTEC-AQUATEC
BOE información pública del proyecto  BOE Nº 33 de 21 de enero de 2021
Informe Resolución ambiental del proyecto 08/02/2021
Aprobación técnica del  Proyecto  06/09/2022
Obra ARPO EMPRESA CONSTRUCTORA, S.A.
Presupuesto vigente (IVA incluido) 3.627.927,11
Dirección de obra INGIOPSA INGENIERIA, S.L.
Presupuesto adjudicacion (IVA incluido) 427.722,97
Fecha firma adjudicacion Miércoles, 27 Julio, 2022
SITUACIÓN Estudios previos (fase II)
Proyecto constructivo (adenda)



INTERÉS GENERAL

Las obras de referencia están declaradas de interés general, incluidas en el anexo II de la ley 10/2001, de 5 de julio, del Plan Hidrológico Nacional como “Saneamiento y depuración del entorno de Doñana (Moguer, Beas, Trigueros y San Juan del Puerto)”.

RESOLUCIÓN AMBIENTAL

Resolución de 21 de enero de 2021, de la Dirección General de Calidad y Evaluación Ambiental, por la que se formula informe de impacto ambiental del "Proyecto de adecuación de las Estaciones Depuradoras de Aguas Residuales de Moguer, La Palma del Condado y Beas-San Juan del Puerto- Trigueros (Huelva)."
