DESCRIPCIÓN Y OBJETO DE LA ACTUACIÓN

La actual EDAR de Mazagón cuenta con un pretratamiento y tratamiento primario, por lo que, al no disponer de un tratamiento secundario, la calidad del vertido no es suficiente para cumplir la Directiva 91/271/CEE, según se informó en el cuestionario bienal remitido por el Reino de España a la Comisión Europea, Q2015.

Las actuaciones incluidas en esta actuación gozan tanto de declaración de Interés General del Estado como de la Comunidad Autónoma de Andalucía, manifestando ambas partes su voluntad de suscribir los convenios específicos que pudieran resultar convenientes para la ejecución de las actuaciones.

Con la adecuación de la planta actual se pretenden mejorar los parámetros de vertido y el grado de tratamiento de las aguas ajustándose a los valores dictados por la legislación vigente.

Es objeto de esta actuación el diseño, definición, medición y valoración económica de las obras de la ampliación de la EDAR de Mazagón (Huelva), de acuerdo con los pliegos generales y particulares de la licitación y la legislación vigente en materia de redacción de proyectos y la normativa técnica en vigor.

La actuación que contempla el presente proyecto consta de dos fases:

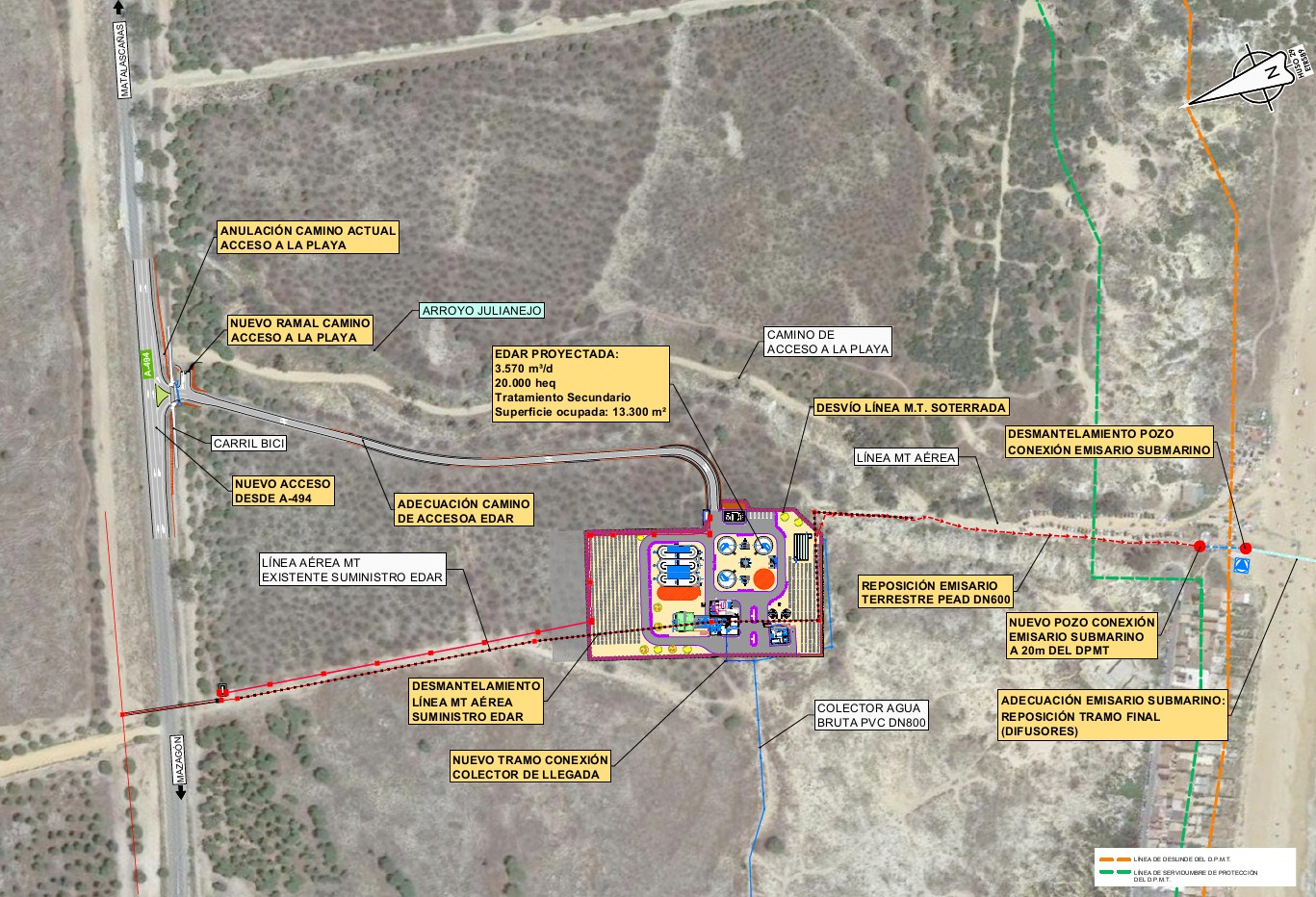

Fase 1, nueva EDAR de Mazagón:

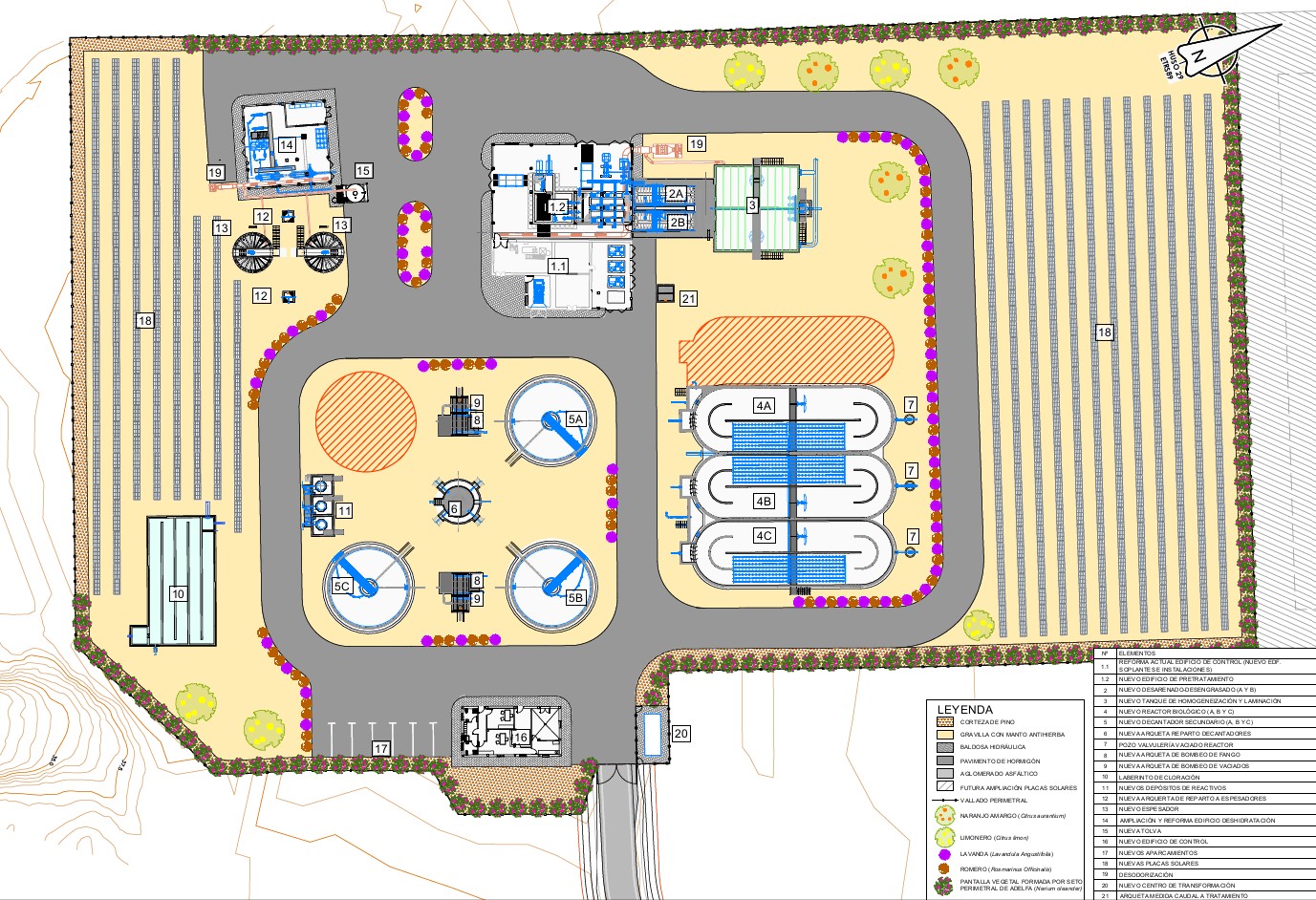

  1. Ampliación de la EDAR de Mazagón dentro del recinto actual y la parcela inmediatamente al norte. Los trabajos incluyen la demolición de todos los recintos actuales salvo el laberinto de cloración y la reforma y ampliación de los dos edificios. Para el tratamiento biológico se ha optado tres líneas de aireación prolongada dejando el especio para poder incluir una cuarta si se considera necesario en el futuro.
  2. Remodelación de la EBAR 2-3 para eliminar los sólidos gruesos y flotantes del caudal aliviado.
  3. Desvío del colector de llegada a la EDAR en su tramo final para conectar con el nuevo pretratamiento.

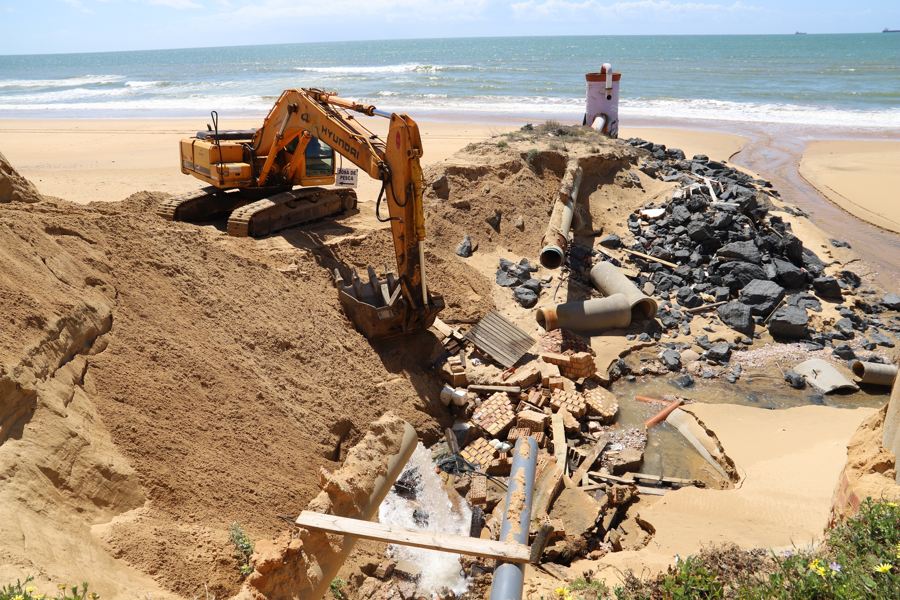

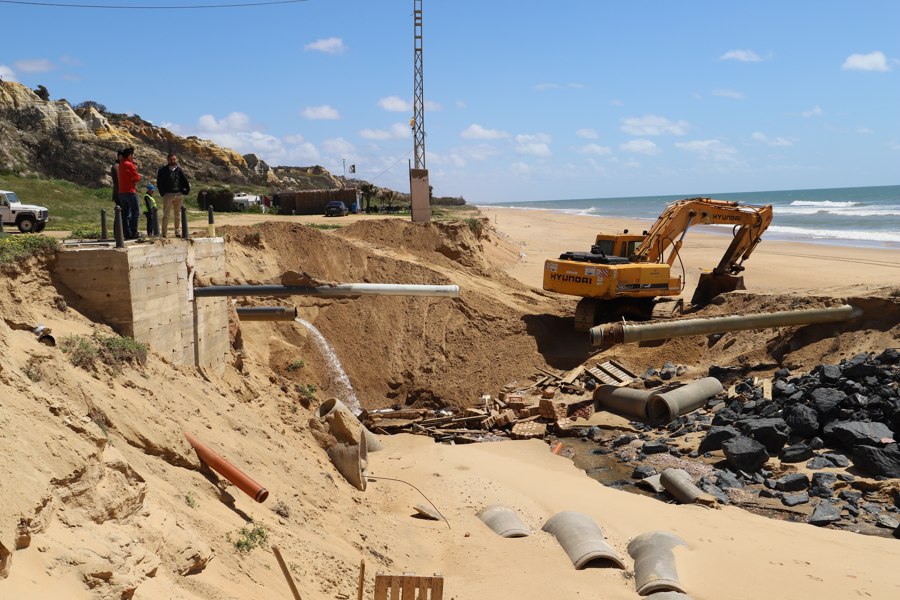

  4. Reposición del emisario terrestre de vertido.

Fase 2, instalación fotovoltaica y acceso:

  1. Instalación fotovoltaica en el interior de la parcela de la EDAR diseñada para satisfacer el 100% del consumo diurno equivalente de la EDAR, que consta de 612 módulos y una potencia de producción total instalada de 330 kW.
  2. Ejecución del nuevo camino de acceso a la EDAR.

DESCRIPCIÓN GENERAL DE LA ACTUACIÓN

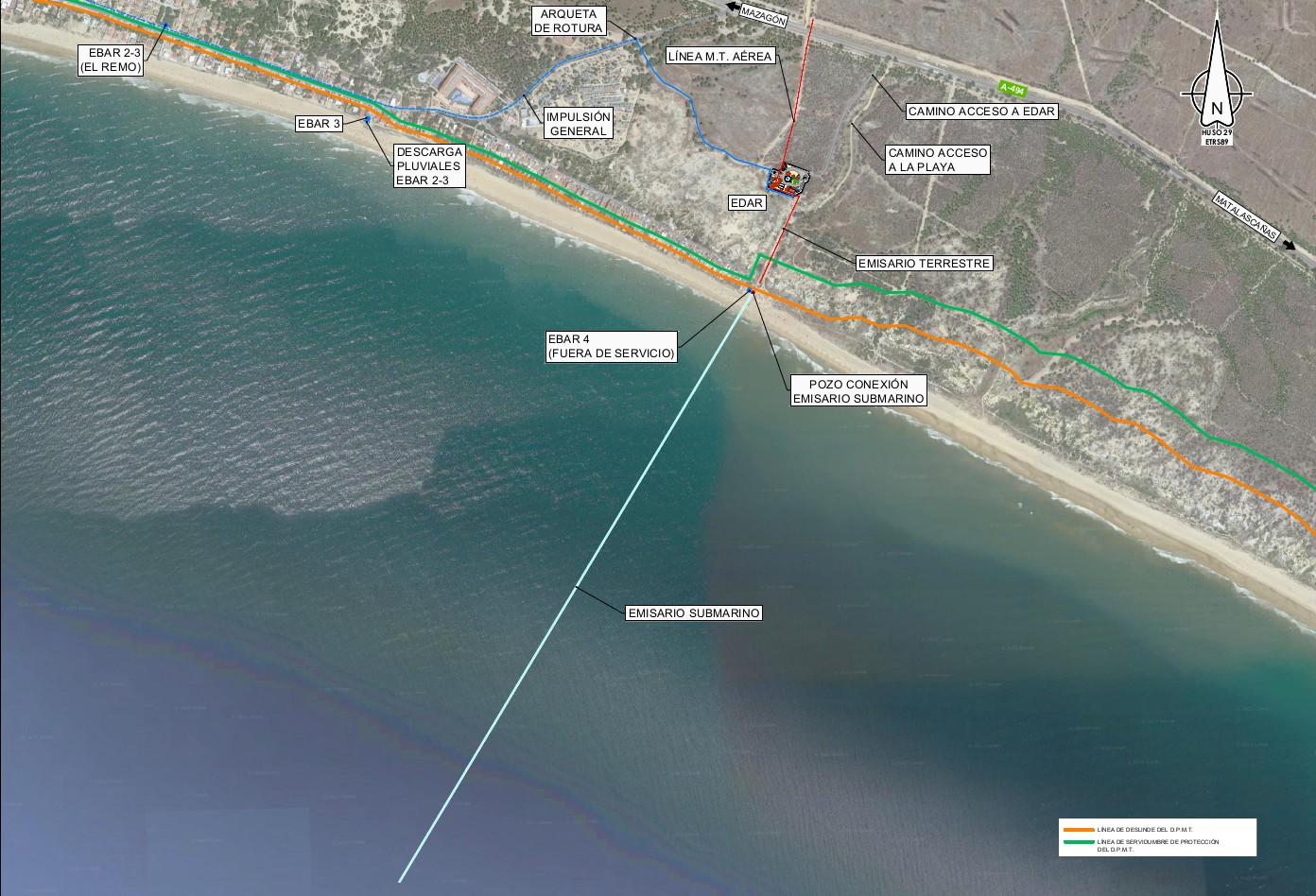

  1. Colector G1: Intercepta el colector de llegada actual y conduce el caudal hasta el nuevo pretratamiento. Cuenta con una longitud de 40 m, un Qmax de 213,36 l/s y un DN de 800 mm.
  2. Colector G2: Emisario terrestre que conduce el efluente hacia el nuevo pozo de conexión con el emisario submarino. Cuenta con una longitud de 328 m, un Qmax de 213,36 l/s y un DN de 630 mm.
  3. EBAR 2-3: El saneamiento de Mazagón cuenta con una serie de bombeos, siendo la EBAR 2-3 la que aglutina la totalidad del agua residual del núcleo y la impulsa para su tratamiento en la EDAR. Se dota al bombeo de un desbaste de gruesos mediante reja de limpieza automática de 30 mm de paso y uno de finos mediante tamiz de banda continua de 3 mm. Además de contar con un desarenador-desengrasador de 8,8 m de longitud.

  1. Pretratamiento:
    • Entrada a planta: está compuesta por la obra de llegada con un tamiz aliviadero, el pozo de gruesos y el bombeo de cabecera. Está diseñado para el máximo caudal de bombeo de la EDAR 2-3 (768 m3/h).
    • Desbaste: hay tres canales de desbaste en disposición 2+1R diseñados para un caudal máximo de 768 m3/h.
    • Desarenado-desengrasado: se realiza en un canal longitudinal con un volumen total de 72,226 m3, diseñado para poder dar servicio a la totalidad del caudal máximo.
    • Tanque de laminación: el exceso del caudal punta sobre el caudal medio de residuales se almacena en un tanque de 500 m³ de capacidad. El tanque cuenta con un aliviadero superior.
  2. Tratamiento biológico: de aireación prolongada, se conforma por tres tanques tipo carrusel, con un volumen total de 2.436,17 m³ (1.218,09 m³ por línea). La edad de fango mínima es de 18 días.
  3. Decantación secundaria: Se han proyectado tres tanques de planta circular y alimentación central, con 13 metros de diámetro y 4,0 de calado recto útil. El fondo se configura con pendiente para facilitar la recogida de los fangos.
  4. Desinfección del fluente: Rehabilitación del laberinto de cloración existente de 680 m³.
  5. Grupo de presión en superficie: Junto al laberinto de cloración, para uso del agua depurada en los riegos y baldeos de la planta.
  6. Dosificación de reactivos: Se incluye la ejecución de un nuevo cubeto para dosificación de reactivos, con tres vasos independientes: hipoclorito, cloruro férrico y glicerina.

  1. Bombeo de recirculación del fango: Se prevén dos arquetas independientes al reactor y decantador para el bombeo de fangos y vaciados. Para la recirculación se emplean 2+2R bombas centrífugas sumergibles (con capacidad unitaria de 150 m³/h
  2. Bombeo de purga del fango: Con una disposición de cuatro bombas en configuración 2+2R de 10 m³/h de caudal unitario.
  3. Espesamiento del fango: se proyectan dos espesadores de 5.50 metros de diámetro y 3.50 de calado útil.
  4. Deshidratación del fango: mediante 1+1R decantador centrífugo de 15 m³/h (decantador existente) y 20 m³/h (nueva unidad a instalar).

La instalación fotovoltaica por ejecutar en el interior de la parcela de la EDAR está diseñada para satisfacer el 100% del consumo diurno equivalente de la EDAR. Consta de 612 módulos o paneles de 540 Wp de potencia unitaria, lo que supone una potencia de producción total instalada de 330 kW.

PARÁMETROS DE DISEÑO Y RESULTADOS A OBTENER

Parámetro 2023 Invierno 2023 Verano 2048 Invierno 2048 Verano
Población (hab) 4.315 10.012 6.509 13.123
Población equivalente (h-e) 4.890 14.978 7.377 19.632
Dotación saneamiento (l/hab/d) 272 272 272 272
Caudal diario (m3/d) 1.173,68 2.723,26 1.770,45 3.569,46
Caudal medio (m3/h) 48,9 113,47 73,77 148,73
Factor punta adoptado 2,4 2,4 2,4 2,4
Caudal punta biológico (m3/h) 117,37 272,33 177,04 356,95
Coeficiente caudal mínimo 0,5 0,5 0,5 0,5
Caudal mínimo (m3/h) 24,45 56,73 36,88 74,36
Coeficiente caudal máximo 10,47 6,77 5,94 5,16
Caudal máximo lluvias (m3/h) 512,06 768,1 512,06 768,1
DBO5 – Carga unitaria (g/eq/d) 60 60 60 60
DBO5 – Carga (kg/d) 293,42 898,68 442,61 1.177,92
DBO5 – Concentración (mg/l) 250 330 250 330
DQO – Carga unitaria (g/eq/d) 127,2 118,18 127,2 118,18
DQO – Carga (kg/d) 622 1.770 938 2.320
DQO – Concentración (mg/l) 530 650 530 650
SS – Carga unitaria (g/eq/d) 48 36,36 48 36,36
SS – Carga (kg/d) 234,74 544,65 354,09 713,89
SS – Concentración (mg/l) 200 200 200 200
Nitrógeno NTK – Carga unitaria (g/eq/d) 15,6 15,45 15,6 15,45
Nitrógeno NTK – Carga (kg/d) 76,29 231,48 115,08 303,4
Nitrógeno NTK – Concentración (mg/l) 65 85 65 85
Fósforo – Carga unitaria (g/eq/d) 1,44 1,36 1,44 1,36
Fósforo – Carga (kg/d) 7,04 20,42 10,62 26,77
Fósforo – Concentración (mg/l) 6 7,5 6 7,5
Temperatura agua invierno (ºC) 16 16 16 16
Temperatura agua verano (ºC) 27 27 27 27

Parámetro Valor límite (mg/l) Porcentaje mínimo reducción
DBO5 25 70–90 %
DQO 125 75%
SS 35 90%

FICHA ADMINISTRATIVA*

* La Sociedad Mercantil Estatal Aguas de las Cuencas de España (ACUAES) tiene encomendada por el Ministerio de Transición Ecológica y Reto Demográfico, que ejerce la tutela sobre la sociedad estatal a través de la Dirección General del Agua.

SITUACIÓN Proyecto
Informe Resolución ambiental del proyecto 02/10/2025
Aprobación técnica del  Proyecto  02/12/2025
Presupuesto licitación (IVA incluido) 9.834.758,56 €
Proyecto constructivo (adenda) Idom Consulting Engineering Architecture, S.A.U.
Presupuesto vigente (IVA incluido) 373.974,74 €



INTERÉS GENERAL

Mediante la Ley 10/2001, de 5 de julio, del Plan Hidrológico Nacional, se declaró de interés general del Estado el “Saneamiento y depuración de aguas residuales en los municipios integrados en el entorno de Doñana: Moguer, Beas, Trigueros, San Juan del Puerto”.

RESOLUCIÓN AMBIENTAL

Resolución de 2 de octubre de 2025, de la Dirección General de Calidad y Evaluación Ambiental, por la que se formula informe de impacto ambiental del proyecto "Nueva EDAR de Mazagón (Huelva). Ampliación de la capacidad de tratamiento".
