ANTEPROYECTO DE LA ESTACIÓN DEPURADORA DE AGUAS RESIDUALES DE MARKIJANA EN AYALA. ÁLAVA

• Obra de llegada de los colectores de Murga y Amurrio, y by-pass general con tamizado de aliviados.
• Pozo de gruesos con cuchara bivalva.
• Bombeo a cabecera de planta.
• Llegada del colector de impulsión de Luiaondo.
• Pretratamiento:
  • Tamizado de sólidos finos.
  • Desarenador- desengrasador tipo canal aireado.
• Decantación lamelar de la diferencia entre Qm y Qp (pluviales).
• Tamizado fino de seguridad de 1mm de luz de paso, tipo tambor rotativo.
• Reactor biológico:
  • Zona anóxica.
  • Zona óxica.
• Defosfatación química.
• Tanque de membranas.
• Bombeo de agua permeada.
• Tanque de agua permeada.
• Desinfección.

• Extracción de fangos del decantador de pluviales.
• Bombeo de recirculación de fangos a zona anóxica.
• Extracción de fangos secundarios en exceso del tanque de membranas.
• Tanque pulmón de fangos en exceso.
• Bombeo de fangos a espesamiento.
• Preparación y dosificación de polielectrolito para espesamiento.
• Espesamiento mecánico de fangos secundarios.
• Tanque pulmón de fangos espesados.
• Bombeo de fangos espesados a deshidratación.
• Preparación y dosificación de polielectrolito para deshidratación.
• Deshidratación mediante centrífugas de alto rendimiento.
• Bombeo de fangos deshidratados.
• Almacenamiento de fangos deshidratados.
• Secado térmico:
  • Tolva de recepción y mezcla de fangos deshidratados a secado.
  • Impulsión a secado.
  • Secador de fangos.
  • Transporte neumático y almacenamiento de fangos secos.
  • Evacuación de fangos secos.

• Bombeo de permeado.
• Aireación de las membranas.
• Bombeo de retrolavado.
• Bombeo de vaciado.
• Limpieza química.

• Báscula de pesado de camiones.
• Silos de recepción de fangos deshidratados:
  • Trampilla metálica de accionamiento hidráulico en admisión de fangos.
  • Sistema interno vibratorio para mezcla y extracción de fangos.
  • Tornillos horizontal y vertical de extracción de fangos.
  • Sistema de ventilación.
  • Detectores de gases.
  • Nebulizadores.
• Sistemas de generación de calor y de aprovechamientos caloríficos.
• Sistema de ventilación y tratamiento de aire.

1. By-pass general de planta.
2. Bypass del tratamiento biológico hacia el decantador de pluviales.

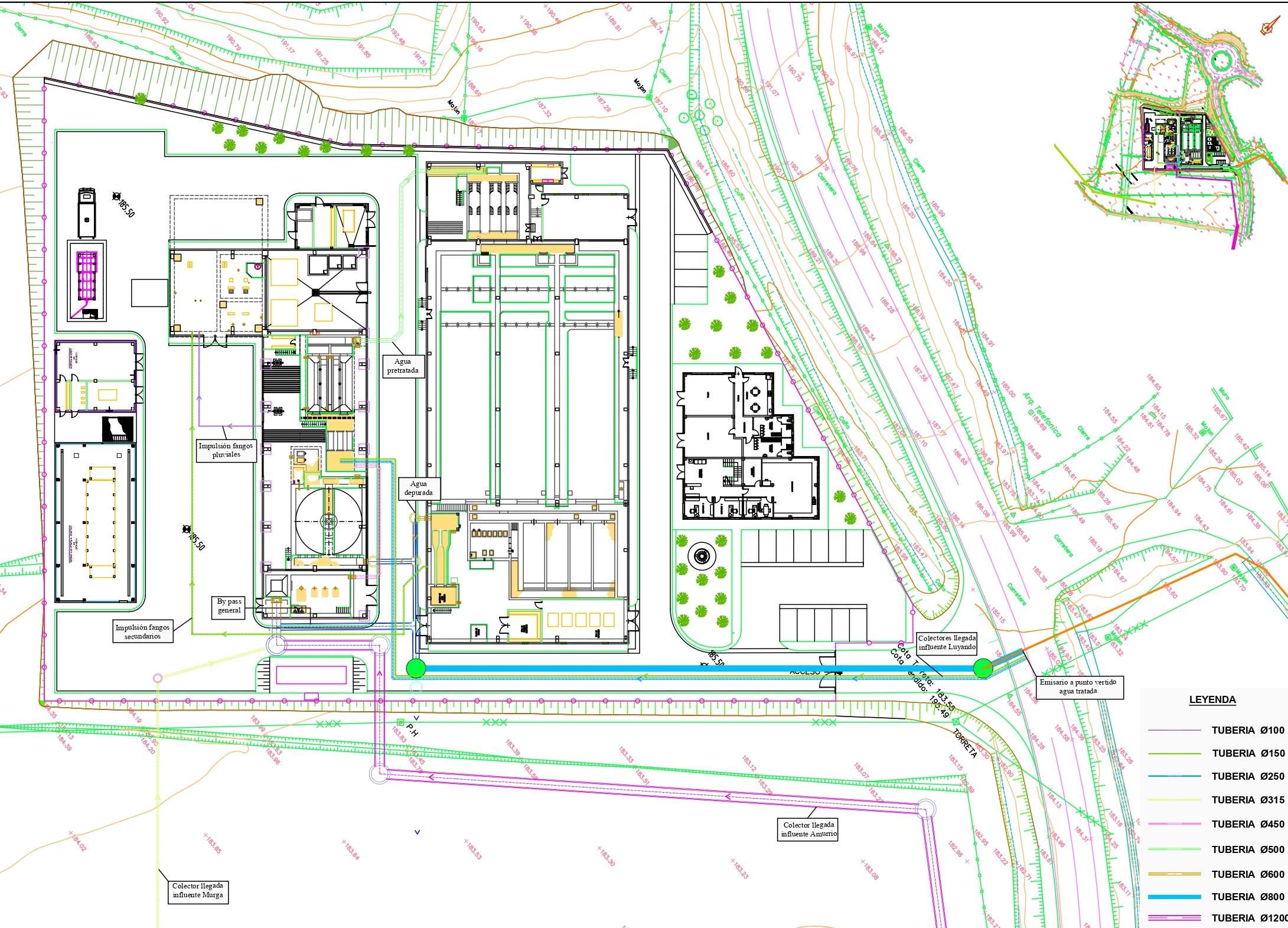

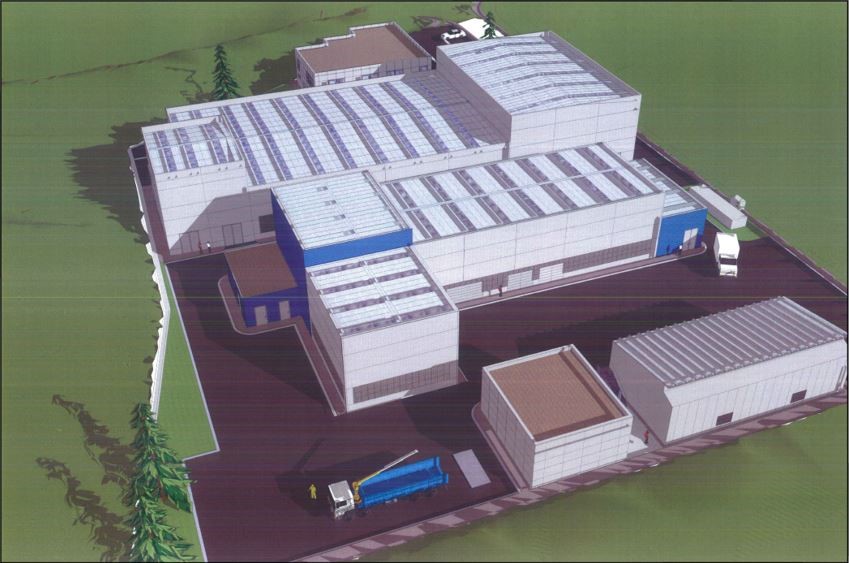

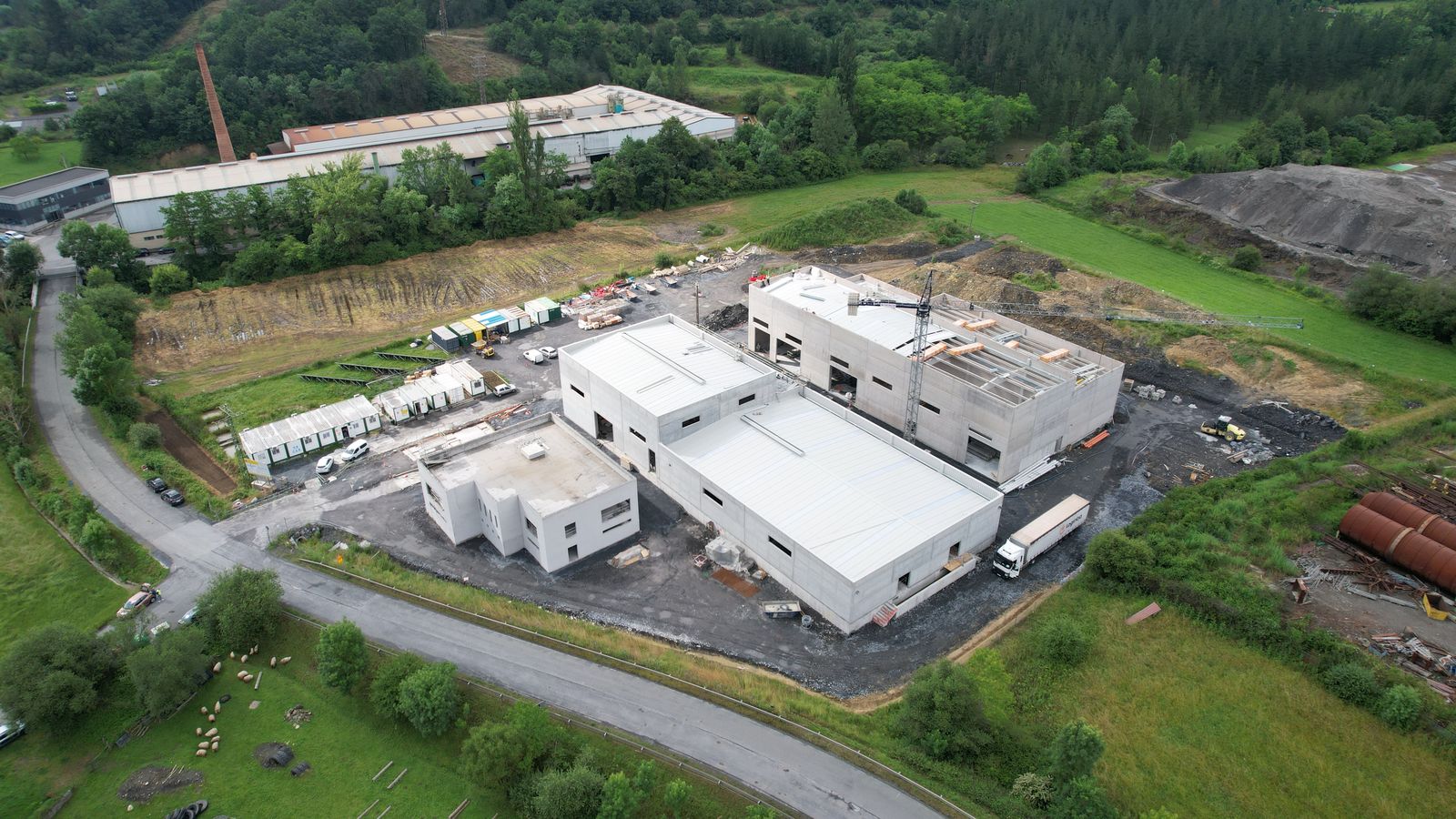

Se prevén que todas las instalaciones se ubiquen dentro de varios edificios, diseñados según los patrones de la zona con objeto de integrarlos arquitectónica y paisajísticamente:

• Pretratamiento y tratamiento de pluviales.
• Tamizado de seguridad y sala de soplantes del reactor biológico.
• Tratamiento biológico.
• Tratamiento de fangos (espesado, acondicionamiento y deshidratación).
• Desodorización.
• Edificio de control y explotación.
• Centro de transformación, cuadro general de distribución y grupo electrógeno.

• Tratamiento de los residuos de pretratamiento:
  • Clasificador de arenas.
  • Concentrador de flotantes.
• Ventilación forzada del aire y desodorización mediante lavado químico en dos scrubbers de:
  • Edificio de pretratamiento.
  • Canal de salida del reactor biológico.
  • Tanques de membranas y canales de entrada/salida.
  • Edificio de espesamiento mecánico y deshidratación.
  • Edificio de secado térmico.
  • Silos de fangos deshidratados.
  • Edificio de desodorización.
• Extracción de flotantes, y bombeo a separador de flotantes.
• Red de agua potable.
• Red de agua de servicios.
• Red de retornos vaciados y drenajes, con bombeo a cabecera.
