- Bombeo de cabecera del agua residual de Orozco.
- Obra de llegada de los bombeos de Llodio y Orozco y byass general con tamizado de aliviados.
- Pretratamiento:
- Tamizado de sólidos finos.
- Desarenador- desengrasador tipo canal aireado.
- Decantación lamelar de la diferencia entre Qm y Qp (pluviales).
- Tamizado fino de seguridad de 1 mm de luz de paso, tipo tambor rotativo.
- Reactor biológico:
- Zona anóxica.
- Zona óxica.
- Defosfatación química.
- Tanque de tormentas.
- Bombeo de agua permeada.
- Tanque de agua permeada.
- Desinfección por UV.
ANTEPROYECTO DE LA ESTACIÓN DEPURADORA DE AGUAS RESIDUALES DE BASAURBE EN LLODIO. ÁLAVA

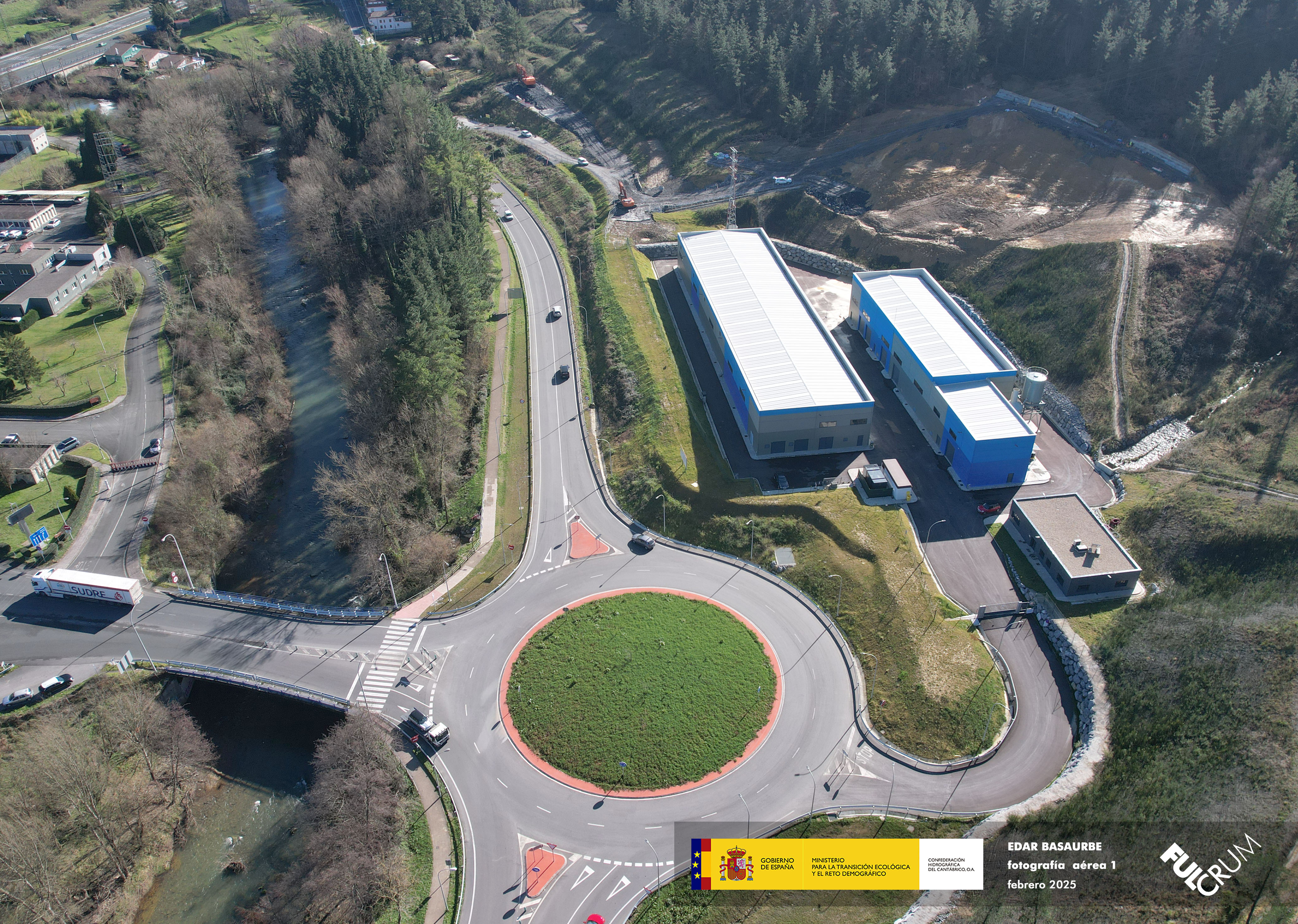

Reportaje fotográfico
DESCRIPCIÓN Y OBJETO DE LA ACTUACIÓN
La nueva Estación Depuradora de Aguas Residuales (EDAR) de Basaurbe se localiza en el municipio de Llodio, en la provincia de Álava en una parcela rural justo enfrente del acceso a la autopista AP-68 desde la carretera A-2522 y en la margen izquierda del río Altube. Es un área enmarcada en el Área Funcional de Llodio (Alto Nervión), en el Territorio Histórico de Álava, Comunidad Autónoma del País Vasco.
Ocupa una superficie aproximada de 15.000 m2 y se diseña para tratar las aguas residuales procedentes de los municipios de Llodio (Araba/Álava) y Orozko (Bizkaia), con una población futura estimada de 24.300 habitantes.
La tecnología escogida para la depuración de las aguas residuales es tipo MBR, consistente en unos reactores biológicos y unos tanques de membranas. El proceso biológico es de fangos activos de baja carga, con eliminación de nitrógeno mediante nitrificación y desnitrificación. Los tanques de membranas permiten la separación de sólidos y líquidos, ahorrando la necesidad de decantadores secundarios y permitiendo obtener unos parámetros de calidad del agua de salida muy elevados.
El objetivo de esta actuación es satisfacer las necesidades de depuración de las aguas residuales generadas en las poblaciones mencionadas para lo que se han proyectado las siguientes obras:
- Extracción de fangos del decantador de pluviales.
- Bombeo de recirculación de fangos a zona anóxica del biológico.
- Extracción de fangos secundarios en exceso del tanque de membranas.
- Tanque pulmón de fangos en exceso.
- Bombeo de fangos a espesamiento.
- Preparación y dosificación de polielectrolito para espesamiento.
- Espesamiento mecánico de fangos secundarios.
- Tanque pulmón de fangos espesados.
- Bombeo de fangos espesados a deshidratación.
- Preparación y dosificación de polielectrolito para deshidratación.
- Deshidratación mediante centrífugas de alto rendimiento.
- Bombeo de fangos deshidratados.
- Almacenamiento de fangos deshidratados.
- Evacuación de fangos deshidratados.
- Bombeo de permeado.
- Aireación de las membranas.
- Bombeo de retrolavado.
- Bombeo de vaciado.
- Limpieza química.
- By-pass general de planta.
- Bypass del tratamiento biológico hacia el decantador de pluviales.

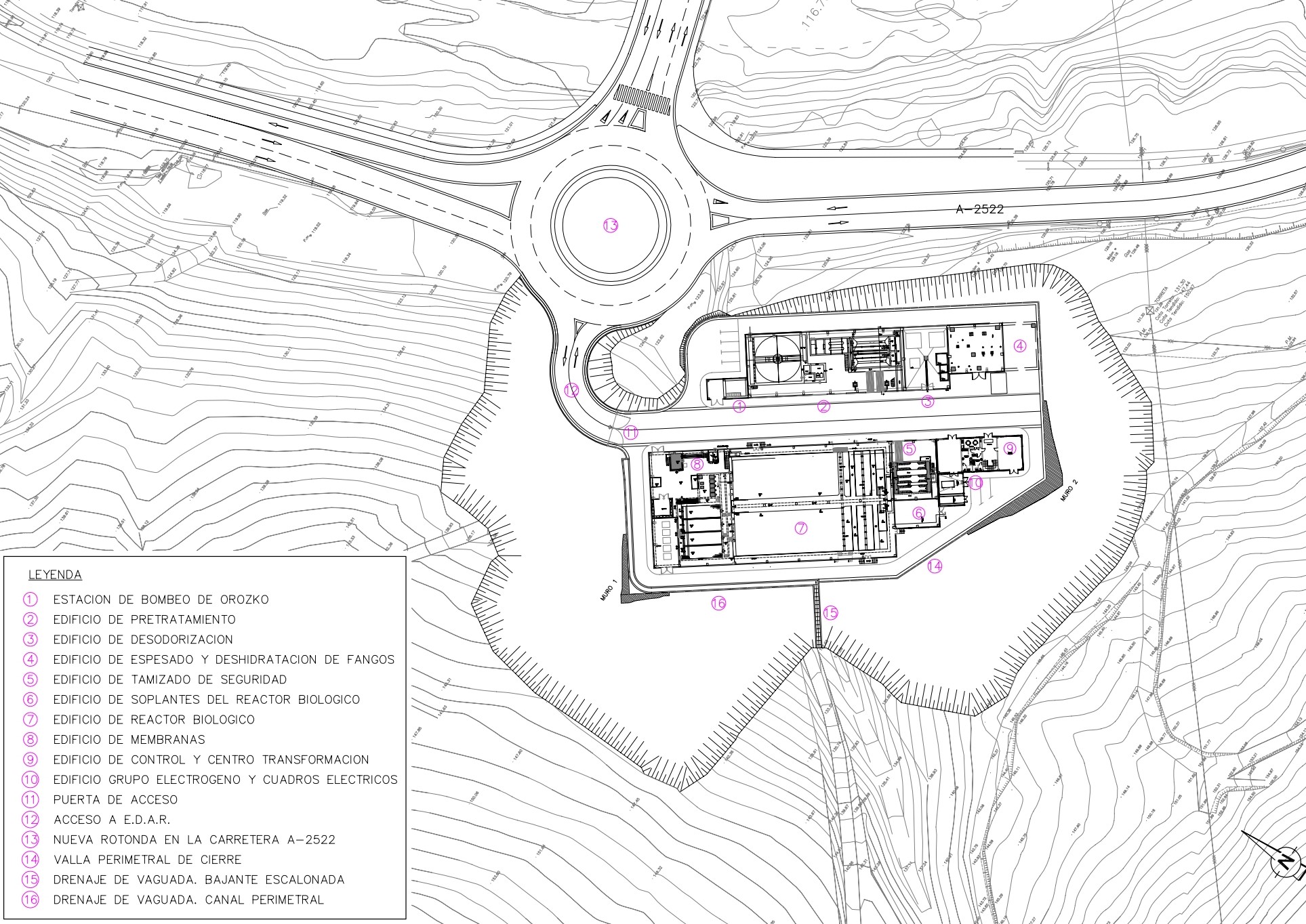

Se prevén que todas las instalaciones se ubiquen dentro de varios edificios, diseñados según los patrones de la zona con objeto de integrarlos arquitectónica y paisajísticamente:
- Pretratamiento y tratamiento de pluviales.
- Tamizado de seguridad y sala de soplantes del reactor biológico.
- Tratamiento biológico.
- Tratamiento de fangos (espesado, acondicionamiento y deshidratación).
- Desodorización.
- Edificio de control y explotación.
- Centro de transformación, cuadro general de distribución y grupo electrógeno.
- Tratamiento de los residuos de pretratamiento.
- Clasificador de arenas.
- Concentrador de flotantes
- Ventilación forzada del aire y desodorización mediante lavado químico en dos scrubbers de:
- Edificio de pretratamiento.
- Canal de salida del reactor biológico.
- Tanques de membranas y canales de entrada/salida.
- Edificio de espesamiento mecánico y deshidratación.
- Silos de fangos deshidratados.
- Extracción de flotantes, y bombeo a separador de flotantes.
- Red de agua potable.
- Red de agua de servicios.
- Red de retornos vaciados y drenajes, con bombeo a cabecera.
PARÁMETROS DE DISEÑO Y GRADO DE TRATAMIENTO A ALCANZAR
|
PARÁMETRO DE DISEÑO |
UNIDAD |
ACTUAL |
FUTURO |
|
Habitantes equivalentes |
Hab-eq |
|
15.100 |
|
Caudal medio |
m3/d |
|
8.640 |
|
Caudal punta |
m3/h |
|
648 |
|
Caudal máximo |
m3/h |
|
1.764 |
|
DBO5 |
mg/l |
|
225 |
|
DQO |
mg/l |
|
450 |
|
SS |
mg/l |
|
270 |
|
Nitrógeno |
mg/l |
|
45 |
|
PARÁMETROS DE AGUA TRATADA |
UNIDAD |
CONCENTRACIÓN |
PORCENTAJE MÍNIMO DE REDUCCIÓN |
|
DBO5 |
mg/l |
5 |
- |
|
DQO |
mg/l |
30 |
- |
|
SS |
mg/l |
2 |
- |
FICHA ADMINISTRATIVA
| SITUACION | EN EJECUCION (obra) |
| Anteproyecto | AQUAPLAN - IKAUR |
| Presupuesto adjudicación (IVA incluido) | 371,273.74 € |
| Fecha firma contrato | 16/12/2009 |
| Resolución ambiental del Anteproyecto | 10/05/2012 |
| Actualizacion del Anteproyecto | LKS Ingenieria |
| Fecha firma contrato | 01/05/2016 |
| BOE información pública del Anteproyecto | BOE Nº 74 de 28 de marzo de 2017 |
| BOE Resolución ambiental del Anteproyecto | BOE Nº 66 de 16 de marzo de 2018 |
| Aprobación técnica del Anteproyecto | 10/05/2018 |
| Obra y Proyecto constructivo | UTE AQUAMBIENTE-SANDO-SUEZ |
| Aprobación técnica del proyecto | 15/11/2021 |
| Presupuesto adjudicación (IVA incluido) | 11,659,829.64 € |
| Fecha firma contrato | 09/12/2020 |
| Dirección de obra | FULCRUM |
| Presupuesto adjudicación (IVA incluido) | 687,986.69 € |
| Fecha firma contrato | 26/03/2021 |
INTERÉS GENERAL
La Ley 42/1994, de 30 de diciembre, de medidas fiscales y administrativas y de orden social, declaró de interés general las obras de "Saneamiento y depuración del Alto Nervión" en su artículo 73.Posteriormente aquella actuación fue incluida en el anexo II — Listado de inversiones de la Ley 10/2001, de 5 de julio, del Plan Hidrológico Nacional, por lo que se trata de una actuación de interés general del Estado conforme al artículo 36.5 de la mencionada ley.
