PROYECTO DE CONSTRUCCIÓN DE LA NUEVA EDAR, COLECTORES Y EMISARIO MARÍTIMO TERRESTRE DE ADDAIA. TM DE ES MERCADAL. MENORCA. ISLAS BALEARES

Reportaje fotográfico

DESCRIPCIÓN Y OBJETO DE LA ACTUACIÓN

Los objetivos de esta actuación  son el de englobar en una única EDAR el tratamiento de las aguas residuales de los núcleos urbanos de Son Parc, Arenal d'en Castell, Punta Gorda, Cuevas Nuevas, Na Macaret y Puerto Addaia, situados todos ellos en el noreste del término municipal de Mercadal, en sustitución del actual sistema de depuración; garantizar la depuración adecuada de las aguas residuales procedentes de estos núcleos urbanos, posibilitando así su vertido al medio natural sin consecuencias adversas, así como también minimizar la afección de la nueva EDAR y sus instalaciones asociadas sobre el medio natural, todo ello en cumplimiento de la Directiva 91/271 / CEE y el Plan Hidrológico de las Islas Baleares. Esta actuación se encuentra finalizada.

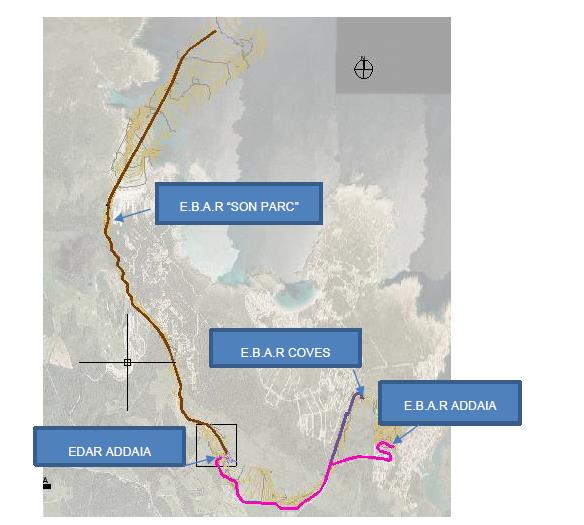

 Las obras que forman parte de la actuación son:


EBAR de Addaia

Conducción de impulsión Addaia-Coves Noves

EBAR Coves Noves

Conducción de impulsión Cuevas Nuevas-EDAR

EBAR Son Parc

Conducción de impulsión Son Parc-EBAR

Estación depuradora:

  • Línea de agua:
  1. Arqueta de entrada de agua bruta.
  2. Desbaste de gruesos.
  3. Tamizado de finos.
  4. Desarenado-desengrasado.
  5. Tratamiento Físico – Químico.
  6. Arqueta de reparto a reactor biológico.
  7. Tratamiento biológico.
  8. Arqueta de reparto a decantación secundaria.
  9. Decantación secundaria.
  10. Desinfección en arqueta de salida a Emisario.
  • Línea de fangos
  1. Arqueta de entrada de agua bruta.
  2. Desbaste de gruesos.
  3. Tamizado de finos.
  4. Desarenado-desengrasado.
  5. Tratamiento Físico – Químico.
  6. Arqueta de reparto a reactor biológico.
  7. Tratamiento biológico.
  8. Arqueta de reparto a decantación secundaria.
  9. Decantación secundaria.
  10. Desinfección en arqueta de salida a Emisario.

Emisario marítimo terrestre

Emisario de evacuación del agua tratada en la EDAR, un primer tramo en zona terrestre y un tramo final en emisario submarino.

Acometida eléctrica en media tensión

Edificación



PARÁMETROS DE DISEÑO Y GRADO DE TRATAMIENTO A ALCANZAR

PARÁMETRO DE DISEÑO

UNIDAD

VERANO

INVIERNO

Habitantes equivalentes

Hab-eq

24.844

24.844

Caudal medio

m3/d

6.000

1.000

Caudal punta

m3/h

600

100

Caudal máximo

m3/h

sd

sd

DBO5

mg/l

400

400

DQO

mg/l

800

800

SS

mg/l

390

390

Nitrógeno

mg/l

80

80

Fósforo

mg/l

10

10



PARÁMETROS DE AGUA TRATADA

UNIDAD

CONCENTRACIÓN

PORCENTAJE MÍNIMO DE REDUCCIÓN

DBO5

mg/l

25

70-90%

DQO

mg/l

125

75%

SS

mg/l

35

90%

N

mg/l

15

70-80%

P

mg/l

2

80 %



FICHA ADMINISTRATIVA

SITUACION Finalizada
Obra DRACE INFRAESTRUCTURAS S.A.
Presupuesto adjudicación (IVA incluido) 8.151.545,63 €
Fecha firma contrato 27/07/2016
Dirección de obra GESER INGENIEROS CONSULTORES, S.L. Y CONSULTORES DE INGENIERIA UG21, S.L UTE
